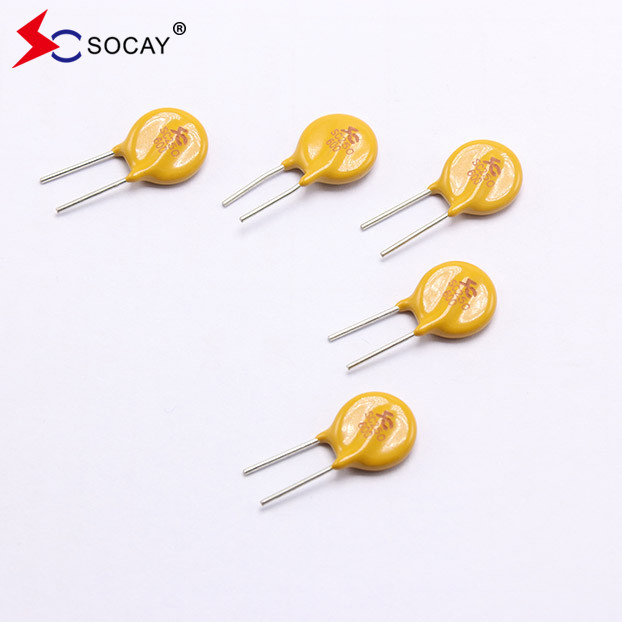

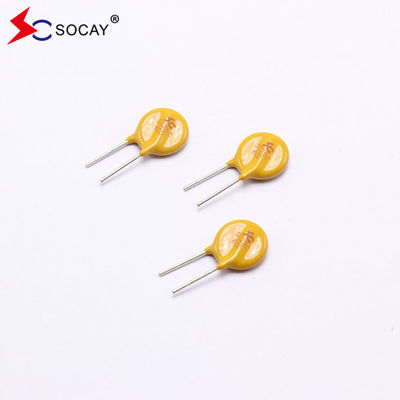

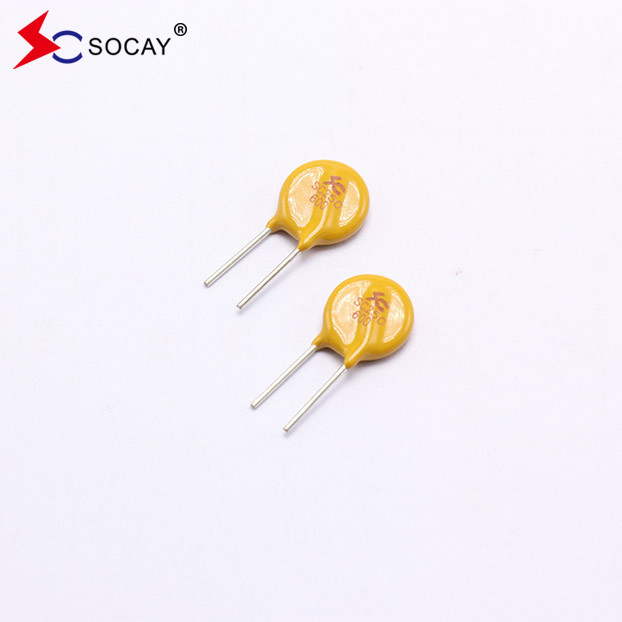

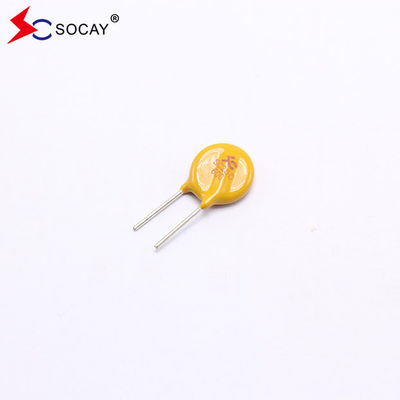

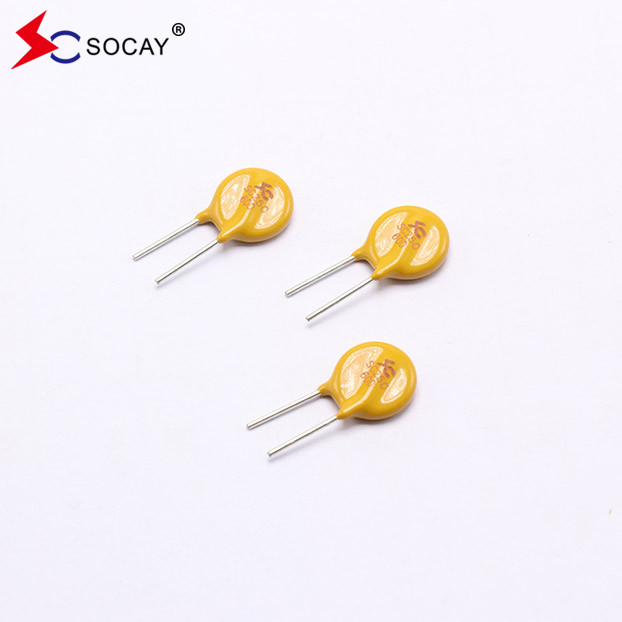

Fábrica original SOCAY Polímero reiniciável PPTC SC250-600CZ0D em estoque
PPTC de polímero reiniciável- Não.Ficha de dados:SC250-600CZ0D_v98.1.pdf
Parâmetros elétricos:
| Número da parte |
Eu...Aguardar(A) |
Eu...viagem(A) |
VMax.
(Vdc)
|
Eu...Max.
(A)
|
Pdtipo
(W)
|
Tempo máximo
Para Trip
|
Rexistência |
| PPTC de polímero reiniciável |
|
|
|
|
|
Corrente
(A)
|
Tempo
(S)
|
RMin
(Ω)
|
RMax.
(Ω)
|
R1Max.
(Ω)
|
|
O número de veículos deve ser indicado.
|
0.60 |
1.20 |
220 |
3.0 |
4.0 |
3.0 |
10.0 |
0.50 |
0.75 |
1.13 |
| |
Sobre os PPTC
Os dispositivos PTC (Polymer Positive Temperature Coefficient) podem ajudar a proteger contra surtos de corrente e falhas de sobre-temperatura.Dispositivos do tipo termistor limitam o fluxo de correntes perigosamente grandes durante as condições de falhaNo entanto, é diferente dos fusíveis tradicionais que só podem ser utilizados uma vez e devem ser substituídos.O dispositivo PTC que Jidentong tem cuidadosamente criado ao longo de muitos anos pode ser reiniciado após solucionar problemas e desconectar a fonte de alimentaçãoOs dispositivos de proteção de circuito PTC são feitos de matérias-primas PTC poliméricas misturadas com partículas nanocondutoras.o material liga fortemente o condutor numa estrutura cristalina, formando uma ligação de baixa impedância. No entanto, quando passa uma grande corrente ou a temperatura ambiente aumenta, fazendo com que a temperatura do dispositivo seja superior à temperatura de funcionamento,os condutores no polímero derretem e ficam irregularmente dispostos, fazendo com que o volume se expanda e cause o aumento da impedância rapidamente.
Aplicações típicas de fusíveis reiniciáveis em circuitos electrónicos:
1Proteção do carregador de bateria
No circuito do carregador da bateria,A tensão de saída de corrente contínua não regulada do conversor de potência é modulada pelo circuito de estabilização de tensão e convertida numa tensão adequada para carregar a bateriaOs dispositivos PPTC e os dispositivos de protecção contra sobrecarga de tensão cooperam entre si para proteger contra as seguintes falhas:
* Corrente excessiva. A corrente excessiva pode danificar o FET de potência ou a bateria;
* polaridade inversa. Neste momento, o diodo é ligado e o dispositivo PPTC entra num estado de impedância elevada para limitar a corrente;
*A tensão é demasiado elevada. Neste momento, funciona o dispositivo de protecção contra sobrecarga de tensão e o dispositivo PPTC limita a corrente.
Características do PPTC de polímero reiniciável:
|
u Compatível com a RoHS e sem halogênio
u Dispositivos com chumbo radial
u Material isolante epóxi-polímero, resistente à chama, curado, que satisfaz os requisitos UL94V-0
u Corrente de funcionamento do fusível reiniciável PPTC: 0,90A, Tensão máxima: 60Vdc, Temperatura de funcionamento: -40°C a +85°C
|
Aplicações PPTC de polímeros reiniciáveis:
|
u Hubs USB, portas e periféricos
Portas de alimentação
u portas IEEE1394
u Proteção do motor
u Computadores e periféricos
u Eletrónica geral
|
Gráfico de variação da temperatura IAguardar(A):
| Temperatura de funcionamento ambiente |
-40°C |
-20°C |
0°C |
23°C |
30°C |
40°C |
50°C |
60°C |
70°C |
85°C |
| Redução percentual |
145% |
130% |
120% |
100% |
95% |
88% |
80% |
71% |
66% |
56% |
Procedimentos de ensaio e requisitos:
| Teste |
Condições de ensaio |
Critérios de aceitação/rejeição |
| Resistência |
No ar imóvel @25±2°C |
Rmin≤R≤Rmax |
| Mantenha corrente |
60 min, em Ihold, no ar imóvel @25±2°C |
Sem viagem. |
| Tempo de viagem |
Corrente especificada, Vmax, @25±2°C |
T≤Tempo máximo de viagem |
| Ciclo de vida da viagem |
Vmax, Imax, 100 ciclos |
Sem arco ou queimação |
| Perseverança na viagem |
Vmax, 24 horas |
Sem arco ou queimação |
Especificações físicas do PPTC de polímeros reiniciáveis:
| Material de chumbo |
0.03-1.85A Aço revestido de cobre
2.50-5.00A Cobre revestido de estanho
|
| Características da solda |
Capacidade de soldar de acordo com o MIL-STD-202, método 208E |
| Material isolante |
O polímero epóxi curado, retardador de chama, cumpre os requisitos da norma UL 94V-0. |
| Rótulo do dispositivo |
Marcado com SC, tensão, corrente nominal |
Embalagem PPTC de polímero reiniciável
| Número da parte |
Quantidade (pcs/rolo) |
|
O número de veículos deve ser indicado.
|
500 |
Perguntas frequentes
Posso pedir uma amostra?
A: Sim, nós damos as boas vindas a ordem de amostra para testar e verificar a qualidade.
E quanto ao tempo de entrega?
A: A amostra precisa de 1 dia, o tempo de produção em massa precisa de 1-2 semanas para quantidade de ordem superior a
Q3. Tem alguma MOQ?
A: MOQ depender do tipo de produto, 1pc para verificação de amostra está disponível
Q4. Como envia as mercadorias e quanto tempo demora a sua chegada?
R: Normalmente enviamos por DHL, UPS, FedEx ou TNT. Geralmente leva 3-5 dias para chegar. Envio aéreo e marítimo também opcional.
Q. Como proceder a uma encomenda?
R: Em primeiro lugar, informe-nos dos seus requisitos ou aplicação.
Em segundo lugar, citamos de acordo com as suas exigências ou as nossas sugestões.
Em terceiro lugar, o cliente confirma as amostras e deposita para encomenda formal.
Em quarto lugar, organizamos a produção.
