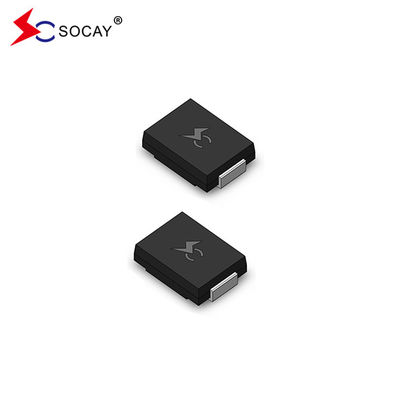

SMCJ78CA TVS Diodos SCOAY SMCJ ESD Supressores de tensão transitória de montagem de superfície

SMCJ78CA TVS Diodos SCOAY SMCJ ESD Supressores de tensão transitória de montagem de superfície

Diodos de TVS SMCJ78CA FOLHA DE DATOS:SMCJ_v2107.1.pdf

Descrição e aplicação do diodo SMCJ78CA TVS:

A série SMCJ é projetada especificamente para proteger equipamentos eletrônicos sensíveis de transições de tensão induzidas por relâmpagos e outros eventos de tensão transitória.

Os dispositivos TVS são ideais para a proteção de interfaces de E/S, bus VCC e outros circuitos vulneráveis utilizados em aplicações eletrônicas de telecomunicações, informática, industrial e de consumo.

Características do diodo SMCJ78CA TVS:

• Para aplicações montadas na superfície, otimizar o espaço da placa.
• Baixa vazagem
• Unidade uni e bidireccional
• Tinho mate, livre de chumbo
• Livre de halogênio e compatível com a RoHS
• Junções passivadas de vidro
• Baixa indutividade
• Excelente capacidade de fixação

Profil de diodo SMCJ78CA TVS:

• O dispositivo tem uma capacidade de potência máxima de 1500 W a uma taxa de repetição da forma de onda de 10 × 1000 μs (ciclo de trabalho) de 0,01%.

• Possui um tempo de resposta rápido, tipicamente inferior a 1,0ps de 0 Volts a VBR min, e uma IR típica inferior a 5μA acima de 12V.

• O dispositivo pode suportar solda a altas temperaturas, até 260°C/40 segundos nos terminais.

• O coeficiente de temperatura máxima típico é ΔVBR = 0,1% × VBR@25°C× ΔT.

• A embalagem de plástico tem a classificação de inflamabilidade do laboratório 94V-0.

• O modo de falha típico ocorre quando a tensão ou a corrente é especificada em excesso.
• Para testar a presença de bigodes, siga a norma JEDEC JESD201A, especificamente a tabela
• IEC-61000-4-2 ESD 15kV ((Ar), 8kV (Contacto)
• Proteção ESD das linhas de dados em conformidade com a IEC 61000-4-2 ((IEC801-2)
• Proteção EFT das linhas de dados em conformidade com a norma IEC 61000-4-4 ((IEC801-4)
