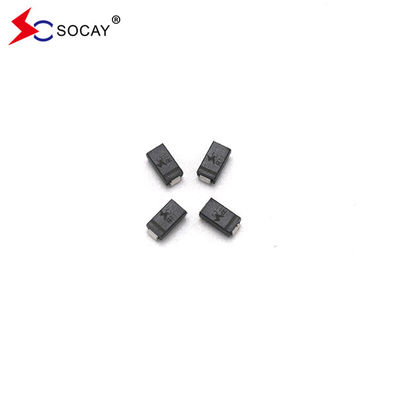

Diodos Socay TVS 400w 22V Supressores de Voltagem Transiente SMAJ22A SMC

Diodos Socay TVS 400w 22V Supressores de Voltagem Transiente SMAJ22A SMC

Ficha de dados:SMAJ_v2207.1.pdf

Breve introdução:

A série SMAJ é projetada para proteger equipamentos eletrónicos contra transições de tensão devido a relâmpagos e outros eventos de tensão transitória.

Aplicação:

Os dispositivos TVS são perfeitos para proteger as interfaces de E/S, o barramento VCC e outros circuitos vulneráveis utilizados em aplicações eletrônicas de telecomunicações, computadores, industriais e de consumo.

 Notas:

1.1O sufixo "A" designa o dispositivo de tolerância de 5%.

22. Adicionar o sufixo "CA" após o número da peça para especificar dispositivos bidirecionais.

33.Para dispositivos bidirecionais com V_Rde 10 volts ou menos, o I_RO limite é o dobro.

Características:

A junção é passivada com vidro
Baixa indutividade

Baixa vazagem
Unidade uni e bidireccional

A capacidade de fixação é excelente.

Revestido com estanho fosco, sem chumbo.
Livre de halogênio e compatível com a RoHS

Para otimizar o espaço da placa para aplicações montadas na superfície

A embalagem de plástico tem uma classificação de inflamabilidade de 94V-0.

A especificação excessiva de tensão ou corrente é uma causa comum de falha
O ensaio Whisker é realizado de acordo com o JEDEC JESD201A, especificamente seguindo os respectivos quadros 4a e 4c.

O dispositivo tem uma capacidade de potência máxima de 400 W quando se utiliza uma taxa de repetição da forma de onda de 10 × 1000μs (ciclo de trabalho) de 0,01%.
Tempo de resposta rápido: normalmente inferior a 1,0 s de 0 Volts a VBR min

"Técnicas" de "produção" de "produção" de "produção" de "produção" de "produção" de "produção" de "produção".
Soldadura a altas temperaturas: os terminais devem ser aquecidos a 260°C durante 40 segundos.

IEC-61000-4-2 ESD 15kV ((Ar), 8kV (Contacto)

Coeficiente de temperatura máxima típica ΔVBR = 0,1% × VBR@25°C× ΔT

Proteção ESD das linhas de dados em conformidade com a IEC 61000-4-2 ((IEC801-2)

Proteção EFT das linhas de dados em conformidade com a norma IEC 61000-4-4 ((IEC801-4)

Notas:

1Aplicar um pulso de corrente não repetitivo, tal como mostrado na figura 3, e desacelerar acima de TA = 25°C, tal como indicado na figura 2. 2.

2. Montar o dispositivo em almofadas de cobre de 5,0 mm x 5,0 mm (0,03 mm de espessura) em cada terminal.

3O dispositivo deve produzir uma única meia onda senoidal ou uma onda quadrada equivalente com uma duração de 8,3 ms. O ciclo de funcionamento não deve exceder 4 pulsos por minuto. Foram removidos os enchentes não essenciais.

4A tensão para a frente (VF) deve ser inferior a 3,5 V para valores VBR inferiores a 200 V e inferior a 6,5 V para valores VBR superiores a 201 V. Todas as unidades e métricas devem ser rigorosamente respeitadas.
