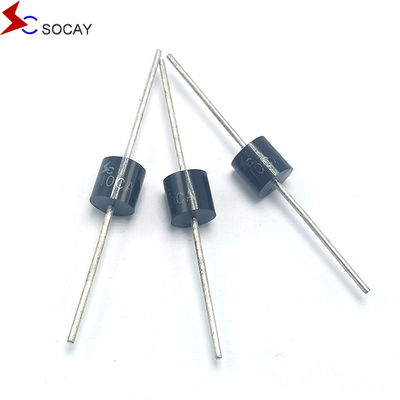

SOCAY TVS Diodos 15KPA Série Supressores de Voltagem Transiente de Chumbo Axial 15000W

SOCAY TVS Diodos 15KPA Série Supressores de Voltagem Transiente de Chumbo Axial 15000W

Ficha de dados 15KPA18CA:15KPA.pdf

Descrição:

A série 15KPA foi concebida especificamente para proteger equipamentos eletrónicos sensíveis de transições de tensão induzidas por relâmpagos e outros eventos de tensão transitória.

Características:

• Junção de chip passivada de vidro na embalagem P600
• Baixa vazagem
• Unidade uni e bidireccional
• Excelente capacidade de fixação
• 15000W Capacidade de potência máxima a 10 × 1000μs Forma de onda Repetição
  Taxa (ciclo de trabalho):0.01%
• Tempo de resposta rápido: normalmente inferior a 1,0 s de 0 Volts a VBR min
• IR típico inferior a 2μA acima de 40V
• Soldagem a alta temperatura: 260°C/40 segundos nos terminais
• Coeficiente de temperatura máxima típica ΔVBR = 0,1% ×VBR@25°C×ΔT
• Embalagem de plástico tem Underwriters Laboratório inflamabilidade 94V-0
• Tinho mate, livre de chumbo
• Livre de halogênio e compatível com a RoHS
• Modo de falha típico é curto de tensão ou corrente sobre-especificada
• O ensaio de bigode é efectuado com base no JEDEC JESD201A, em conformidade com os respectivos quadros 4a e 4c
• IEC-61000-4-2 ESD 15kV ((Ar), 8kV (Contacto)
• Proteção ESD das linhas de dados em conformidade com a IEC 61000-4-2 ((IEC801-2)
• Proteção EFT das linhas de dados em conformidade com a norma IEC 61000-4-4 ((IEC801-4)

Aplicações:

Os dispositivos TVS são ideais para a proteção de interfaces de E/S, bus VCC e outros circuitos vulneráveis utilizados em aplicações eletrônicas de telecomunicações, informática, industrial e de consumo.
