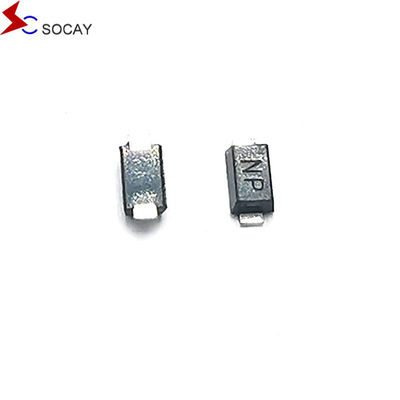

Socay TVS Diodos SMF Série 5V 220W SOD-123 Supressores de Voltagem Transiente de Montura Superficial

Socay TVS Diodos SMF Série 5V 220W SOD-123 Supressores de Voltagem Transiente de Montura Superficial

Ficha de dados:SMF Série_v2211.1.pdf

SMF5.0A Descrição:

The SMF Series Transient Voltage Suppressors are designed to protect sensitive electronic equipment from transient voltages caused by lightning and other transient voltage events that can damage electronic equipment and interfere with normal use of the equipment.

SMF5.0A Especificidade:

• Baixa vazagem
• Unidade unidirecional e bidirecional
• Vidros de ligação passivados
• Baixa indutividade
• Excelente capacidade de apertar
• Mat Tin livre de chumbo
• Compatível com a RoHS e livre de halogênio
• Compatível com o pacote padrão industrial SOD-123
• Para a otimização do espaço das placas em aplicações de montagem de superfície
• 200 W Capacidade de potência máxima a 10 × 1000μs forma de onda Taxa de repetição (ciclo de trabalho):0.01%
• Tempo de resposta rápido: normalmente inferior a 1,0 s de 0 Volts a VBR min
• Soldagem a alta temperatura: 260°C/40 segundos nos terminais
• Coeficiente de temperatura máxima típica ΔVBR = 0,1% × VBR@25°C×ΔT
• As embalagens de plástico têm uma classificação de inflamabilidade de 94V-0
• Um modo de falha típico é um curto-circuito devido a sobrevoltagem ou sobrecorrente.
• O ensaio de bigode é realizado de acordo com os quadros 4a e 4c da JEDEC JESD201A.
• IEC-61000-4-2 ESD 15kV ((Ar), 8kV (Contacto)
• IEC 61000-4-2 (IEC801-2) Proteção ESD das linhas de dados
• IEC 61000-4-4 (IEC801-4) Proteção de linhas de dados EFT

SMF5.0A Aplicações:

Os dispositivos TVS são ideais para proteger as interfaces de E/S, os buses VCC e outros circuitos de proteção utilizados em telecomunicações, computadores, aplicações de consumo e industriais que são vulneráveis a ataques.
