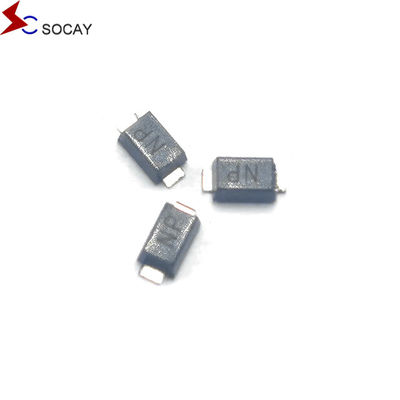

Diodos Socay TVS SMF Série SOD-123 78CA Diodos de Proteção de Circuito 78V 220W Supressores de Voltagem Transiente

Diodos Socay TVS SMF Série SOD-123 78CA Diodos de Proteção de Circuito 78V 220W Supressores de Voltagem Transiente

Ficha de dados:SMF Série_v2211.1.pdf



SMF78CA Descrição:
Os supressores de tensão transitória da série SMF são um dispositivo semicondutor com capacidade de absorção de ondas, o seu tempo de resposta é extremamente rápido, até ao nível de sub-nanossegundos,Assim, uma vez que o circuito recebe um choque instantâneo de alta energia quando ele pode suprimir esta energia, absorvendo as pinças instantâneas de alta corrente e alta tensão do circuito, o resultado final é a proteção do equipamento ou circuito por trás.




SMF78CA Especificidade:

• Baixa taxa de vazamento
• Unidade unidirecional e bidirecional
• Vidro passivado para junção de vidro
• Baixa indutividade
• Excelente aderência e capacidade de controlo
• Matt Tin - Livre de Chumbo
• Compatível com a RoHS e livre de halogênio
• Compatível com o pacote padrão industrial SOD-123 - SOD-123
• Para a utilização em veículos de passageiros de passageiros
• 200W Capacidade de potência máxima a 10 × 1000μs Taxa de repetição da forma de onda (ciclo de trabalho): 0,01% Ciclo de trabalho
• Resposta rápida: normalmente inferior a 1,0 s de 0 V a VBRmin
• Soldagem a alta temperatura: 260°C/40 segundos com pinças
• Coeficiente de temperatura máxima típica ΔVBR = 0,1% × VBR@25°C×ΔT
• As embalagens de plástico têm uma inflamabilidade de 94V-0 pelo Underwriters Laboratory.
• Um modo de falha típico é um curto-circuito devido a sobrevoltagem ou sobrecorrente.
• O ensaio de bigode é efectuado de acordo com os quadros 4a e 4c da JEDEC JESD201A.
• IEC-61000-4-2 ESD 15kV ((Ar), 8kV (Contacto)
• IEC 61000-4-2 (IEC801-2) Proteção ESD das linhas de dados
• IEC 61000-4-4 (IEC801-4) Proteção de linhas de dados EFT


SMF78CA Aplicações:
Os dispositivos TVS são adequados para proteger as interfaces de E/S, os buses VCC e outros circuitos de protecção utilizados em telecomunicações, computadores,e aplicações industriais suscetíveis a ataques.
