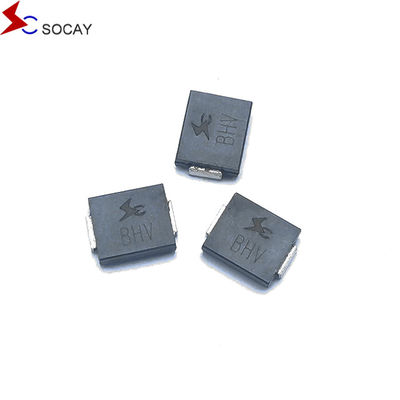

Socay TVS Diodos de comutação rápida DO-214AB 8.0SMDJ 8000W 14V Supressor de tensão transitória de montagem de superfície
Ficha de dados:8.0SMDJ_v2107.1.pdf
| Peso |
00,007 onças, 0,21 gramas |
| |
|
| Caso |
JEDEC DO-214AB Junção passiva de plástico moldeado sobre vidro |
| |
|
| Polaridade |
Banda de cor indica catodo exceto Bipolar |
| |
|
| Terminal |
Conduções incrustadas em estanho fosco, soldáveis por JESD22-B102D |
Método de selecção
1Para determinar o produto do cliente, a tensão de funcionamento, a porta de aplicação e o nível de protecção exigido.
2O valor VRWM do dispositivo deve ser igual ou superior à tensão de funcionamento normal no circuito do cliente.
3Verificar se o valor VC (voltagem da abertura) está abaixo da tensão máxima para o chip back-end.
4.Escolher o pacote e a potência do dispositivo adequados com base na porta de aplicação e no nível de protecção.
Descrição:
A série 8.0SMDJ foi concebida especificamente para proteger os equipamentos eletrónicos sensíveis de transições de voltagem induzidas por relâmpagos e outros eventos de voltagem transitória.
| Número da parte |
Marcação |
Para trás
- O que foi?
Voltagem VRWM (V)
|
Desagregação
Voltagem VBR (V)
@IT
|
Teste
Corrente
IT (mA)
|
Número máximo
Apertamento
Voltagem VC @IPP (V)
|
Número máximo
Pico
Pulso
PIP atual (A)
|
Número máximo
Para trás
IR de vazamento
@VRWM (μA)
|
| Unificação |
Bi |
Unificação |
Bi |
MIN |
Max. |
| 8.0SMDJ14A |
8.0SMDJ14CA |
8PEG |
8BEG |
14 |
15.60 |
17.20 |
10 |
23.2 |
348.28 |
200 |
| 8.0SMDJ15A |
8.0SMDJ15CA |
8PEK |
8BEK |
15 |
16.70 |
18.50 |
1 |
24.4 |
331.15 |
100 |
| 8.0SMDJ16A |
8.0SMDJ16CA |
8PEM |
8BEM |
16 |
17.80 |
19.70 |
1 |
26.0 |
310.77 |
50 |
| 8.0SMDJ17A |
8.0SMDJ17CA |
8PEP |
8BEP |
17 |
18.90 |
20.90 |
1 |
27.6 |
292.75 |
20 |
| 8.0SMDJ18A |
8.0SMDJ18CA |
8PER |
8BER |
18 |
20.00 |
22.10 |
1 |
29.2 |
276.71 |
10 |
| 8.0SMDJ19A |
8.0SMDJ19CA |
8PET |
8BET |
19 |
21.10 |
23.30 |
1 |
30.8 |
262.51 |
10 |
| 8.0SMDJ20A |
8.0SMDJ20CA |
8PEV |
8BEV |
20 |
22.20 |
24.50 |
1 |
32.4 |
249.38 |
5 |
| 8.0SMDJ22A |
8.0SMDJ22CA |
8PEX |
8BEX |
22 |
24.40 |
26.90 |
1 |
35.5 |
227.61 |
5 |
Características:
- Chapas passivadas de vidro
- Baixa vazagem
- Unidade uni e bidireccional
- Excelente capacidade de fixação
- 8000W Capacidade de potência máxima a 10 × 1000μs de forma de ondaTempo de repetição (ciclo de trabalho):0.01%
- Tempo de resposta muito rápido
- Compatível com a RoHS
Aplicações:
Os dispositivos TVS são ideais para a protecção das interfaces de E/S, do bus VCC e de outros circuitos vulneráveis utilizados nas aplicações electrónicas de telecomunicações, informática, industrial e de consumo.
| Percentagem máxima de potência (TA=25°C, salvo indicação em contrário) |
| |
| Parâmetro |
Símbolo |
Valor |
Unidade |
| Dissipação da potência de pulso de pico com uma forma de onda de 10/1000μs (Fig.1) (Nota 1), (Nota 2) |
PPPM |
8000 |
Capacidade de produção |
| Corrente de Pico de Impulso com uma forma de onda de 10/1000μs. |
Eu...PP |
Ver Próxima Tabela |
Ampères |
| Dissipação de energia no dissipador de calor infinito em TL= 75°C |
PM ((AV) |
6.5 |
Watt |
| Corrente de ondulação de pico para a frente, 8,3 ms de onda sinusoidal única (Nota 3) |
Eu...FSM |
300 |
Ampères |
| Voltagem máxima instantânea para a frente a 25 A apenas para o sentido unidirecional (Nota 4) |
VF |
3.5/5.0 |
Voltagem |
| Junção de funcionamento e intervalo de temperatura de armazenamento. |
TJ, TGST |
-55 a +150 |
°C |
|
Notas:
1Impulso de corrente não repetitivo, por Figura 3 e desvalorizado acima de TA= 25°C para a figura 2.
2. Montado em almofadas de cobre de 5,0 mm x 5,0 mm (0,03 mm de espessura) para cada terminal.
3. 8,3 ms de onda sinusoidal única, ou onda quadrada equivalente, ciclo de trabalho = 4 pulsos por minuto no máximo.
4V.F< 3,5 V para VBR< 200 V e VF< 6,5 V para VBR> 201 V.
|
Perguntas frequentes
P1: Posso solicitar uma encomenda de amostras?
R: Sim, nós damos as boas vindas às ordens de amostras para testar e verificar a qualidade.
Q2. Qual é o tempo de entrega?
A: A produção de amostras requer 1 dia, enquanto a produção em massa leva 1-2 semanas para quantidades de encomenda superiores a
Q3. Tem alguma MOQ?
A: MOQ depende do tipo de produto, 1pc para verificação de amostras está disponível
Q4. Como são enviadas as mercadorias e qual é o prazo de entrega estimado?
R: Normalmente usamos DHL, UPS, FedEx ou TNT para envio, com um tempo de entrega estimado de 3-5 dias.
Q. Como proceder a uma encomenda?
R: Em primeiro lugar, informe-nos dos seus requisitos ou aplicação.
Em segundo lugar, citamos de acordo com as suas exigências ou as nossas sugestões.
Em terceiro lugar, o cliente confirma as amostras e deposita para encomenda formal.
Em quarto lugar, organizamos a produção.
Q6: Você oferece uma garantia para seus produtos?
R: Sim, oferecemos uma garantia de 2 a 5 anos em todos os nossos produtos.
