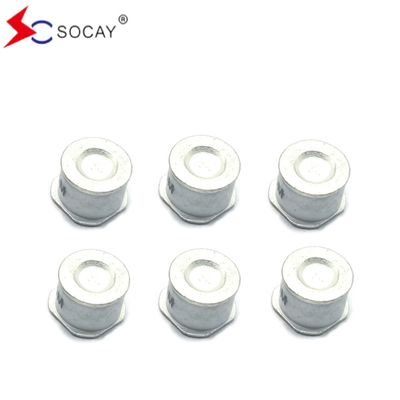

Componente eletrônico do tubo de descarga de gás cerâmico de chumbo axial SC2E8-470MSMD GDT

Parador de relâmpagos Tubo de descarga de gás cerâmico com chumbo axial 800V SC2E8-470MSMD GDT Componente eletrónico

Ficha de dados:SC2E8_v91.1.pdf

Princípio de funcionamento do tubo de descarga de gás cerâmico
Os tubos de descarga de gás cerâmicos são selados com cerâmica e são compostos por dois ou mais eletrodos metálicos com lacunas no interior, preenchidos com gases inertes argônio e néon.Eles estão ligados em paralelo no circuitoQuando o dispositivo não opera, a resistência é muito alta e a capacidade equivalente é baixa. Pode ser considerado um circuito aberto e quase não tem impacto no circuito.Quando há um pulso anormal, a resistência interna cai instantaneamente após atingir o valor da tensão de operação, e a corrente é liberada.Voltará automaticamente ao estado de alta resistência e o circuito funcionará normalmente..

Vantagens dos tubos de descarga de gás de cerâmica:

1Antes da avaria (condução), é equivalente a um circuito aberto, com uma grande resistência e nenhuma corrente de fuga ou muito pequena;

2Após a avaria (condução), é equivalente a um curto-circuito, que pode passar uma grande corrente com uma queda de voltagem muito pequena;

3A capacidade de corrente de pulso (corrente de pico) é muito grande; 2,5 kA~100 kA;

4Tem características de simetria bidirecional.

5O valor da capacitância é muito pequeno, inferior a 3 pF.

Desvantagens dos tubos de descarga de gás de cerâmica:

1Uma vez que a ionização de gás requer uma certa quantidade de tempo, a velocidade de resposta é lenta.Antes de ser ligado, haverá uma fuga de pulsos Sharp com amplitudes maiores e não terão efeito protetor;

2A tensão de ruptura tem uma consistência fraca e uma grande dispersão, geralmente ± 20%;

3A tensão de ruptura tem apenas alguns valores específicos;

Seleção de tubos de descarga de gás de cerâmica:

1. sob impacto de pulso rápido, leva um certo tempo para a ionização de gás do tubo de descarga de gás cerâmico (geralmente 0,2 ~ 0,3 μ s, o mais rápido é de cerca de 0,1 μ s),Então um pulso agudo com uma amplitude maior vazará para a parte de trás.Para suprimir este pulso nítido, existem vários métodos: a. Conectar um condensador ou varistor em paralelo com o tubo de descarga; b.Conectar um inductor em série após o tubo de descarga ou deixar uma linha de transmissão de comprimento adequado para atenuar o pulso afiado para um valor menorc. Adotar um circuito de protecção de dois níveis, com o tubo de descarga como primeiro nível e o tubo TVS ou protetor de sobrevoltagem de semicondutores como segundo nível.Os dois níveis são isolados por resistores, inductores ou fusíveis auto-restaurantes.

2. Seleção da tensão de ruptura de CC Vsdc: o valor mínimo da tensão de ruptura de CC Vsdc deve ser superior a 1,2 vezes a tensão máxima máxima da fonte de alimentação ou a tensão de sinal mais elevada possível.

3. Selecção da corrente de descarga por impulso: a selecção deve basear-se na corrente de sobretensão máxima que possa aparecer na linha ou na corrente de sobretensão máxima que precise de protecção.A corrente de descarga de impulso do tubo de descarga deve ser calculada de acordo com a corrente de descarga de impulso nominal (ou metade da corrente de descarga de impulso único).

4Os tubos de descarga de gás cerâmicos geralmente não são utilizados em paralelo devido ao grande erro na tensão de ruptura.

5. Problemas de corrente: Para garantir que o tubo de descarga possa extinguir normalmente o arco após a ruptura do impacto,em locais onde é provável a ocorrência de correntes após (como em circuitos ativos), um varistor ou um fusível de auto-restauração pode ser ligado em série ao tubo de descarga.

Aplicação

Fornecimento de energia industrial, fonte de alimentação de comunicação, fonte de alimentação de inversor, fonte de alimentação UPS ininterrupta, fonte de alimentação regulada, fonte de alimentação de condução, fonte de alimentação de comutação, módulo de alimentação,isolador, inversor, equipamento médico,
