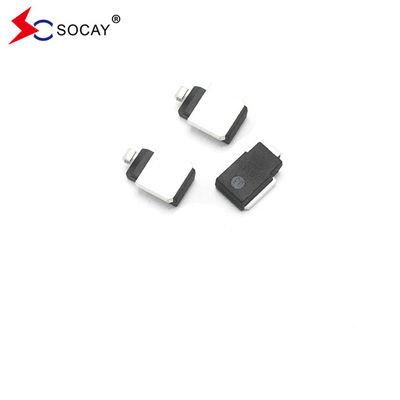

Supressor de tensão transitória de montagem de superfície SM8S26AG, compatível com a RoHS
Ficha de dados:SM8SXXG Série_v2309.1.pdf
Descrição:
A série SM8S é projetada especificamente para proteger equipamentos eletrónicos sensíveis de transições de tensão induzidas por relâmpagos e outros eventos de tensão transitória.
| Número da parte |
Pico de funcionamento
Para trás
Voltagem VRWM
(V)
|
Desagregação
Voltagem
VBR (V)
|
Corrente de ensaio
Eu...T
(mA)
|
Fusão inversa máxima Eu...R @VRWM
(μA)
|
Número máximo
Eu...R@VRWMTJ= 175°C
(μA)
|
Reverso máximoAumentarCorrente
Eu...PP(A)①
|
Voltagem máxima de fixação
VC @Eu...PP
(V)
|
| Unificação |
Bi |
|
Mem. |
Mmachado. |
|
|
|
|
|
| SM8S26AG |
A partir de 1 de janeiro de 2018 |
26.0 |
28.9 |
31.9 |
5.0 |
10 |
150 |
157 |
42.1 |
|
Notas:
1.A forma de onda da corrente de sobretensão é definida na forma de onda de 10/1000μS.
2.Para todos os tipos, V máximoF= 1,8 V em IF= 100 A medido em 8,3 ms de onda sinusoidal única ou equivalente, ciclo de trabalho = 4 pulsos por
Minuto máximo.
|
Características:
Chip de vidro passivado otimizado.
TJCapacidade = 175°C adequada para alta fiabilidade e requisitos automotivos.
Capacidade de potência de pulso de pico de 6600W com uma forma de onda de 10/1000μs, taxa de repetição (ciclo de trabalho): 0,01%.
Cumprir o ensaio de descarga de carga ISO 7637-2 5a/5b e ISO 16750 (variado em função das condições de ensaio).
Cumprir as qualificações AEC-Q101.
Baixa corrente de fuga.
Baixa queda de tensão.
Excelente capacidade de fixação.
Tempo de resposta muito rápido.
Compatível com a RoHS.
Características do produto:
1. Alta fiabilidade, em conformidade com a certificação da norma automóvel AEC-Q101;
2. Cumprir o ensaio de descarga de carga ISO 7637-2-5a (ver modelo e nível de ensaio para mais pormenores);
3. Chips passivados de vidro;
4. Baixa pressão residual e baixo fluxo de fuga;
5Tempo de resposta rápido;
6- tipos completos de embalagens e compatíveis com a maioria dos componentes de protecção no mercado;
Áreas de aplicação:
1Sistema de entretenimento do carro.
2Sistema de navegação e gravador de condução
3Retrocedendo o radar.
4Fornecimento de energia para o automóvel
5. almofada de assento aquecida para automóveis
6Dispositivo anti-roubo
7- almofada de massagem de carro.
8Reprodutor de MP3 de carro.
9Sistema de controlo do motor do veículo
Sobre o diodo TVS
Quando os dois pólos do diodo TVS são impactados por uma alta energia transitória inversa,Ele pode mudar a alta impedância entre os dois pólos em baixa impedância a uma velocidade de 10-12 segundos, absorvendo a potência de sobretensão até vários quilowatts, fazendo com que os dois pólos para A tensão entre eles é comprimido em um valor predeterminado,proteção eficaz dos componentes de precisão dos circuitos eletrónicos contra danos causados por vários pulsos de sobretensãoEspecificamente, possui as seguintes três características: 1. A adição de diodos TVS a sinais e linhas de alimentação pode impedir que microprocessadores ou microcontroladores tenham ondas instantâneas,como efeitos de descarga eletrostáticaO efeito de descarga eletrostática pode liberar pulsos de mais de 10 000 V e 60 A e pode durar 10 ms;enquanto os dispositivos TTL comuns serão danificados quando encontram pulsos de 10V de mais de 30 msO uso de diodos TVS pode absorver eficazmente pulsos que podem causar danos ao dispositivo e eliminar interferências (crosstalk) causadas pela mudança entre os ônibus.A colocação de diodos TVS entre as linhas de sinal e a terra pode evitar que os ônibus de dados e controle sejam afetados por ruídos desnecessários.
