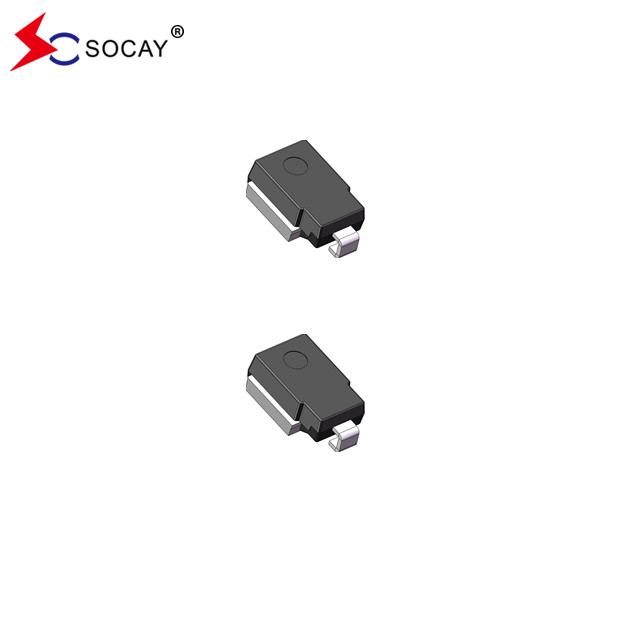

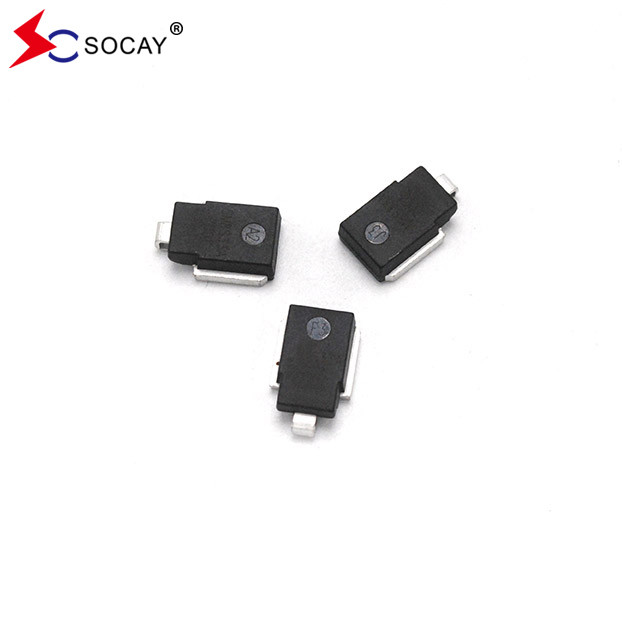

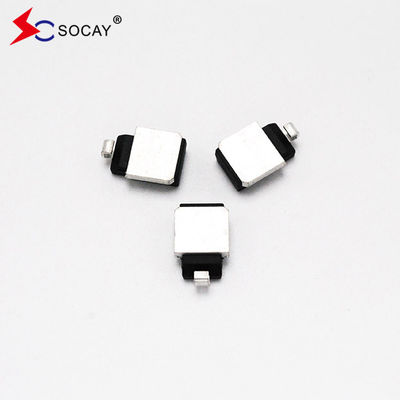

Componentes de proteção de circuito compatíveis com a RoHS SM8S20CAG Diodo SMD TVS

Componentes de proteção de circuito compatíveis com a RoHS SM8S20CAG Diodo SMD TVS

Ficha de dados:SM8SXXG Série_v2309.1.pdf

Descrição:

A série SM8S é projetada especificamente para proteger equipamentos eletrónicos sensíveis de transições de tensão induzidas por relâmpagos e outros eventos de tensão transitória.

Características:

Parâmetros elétricos do produto:
1Potência: 6600 W
2Voltagem de trabalho: 10,0-43,0 V
3Corrente: 388-95.1A
4. Fornecer polaridade unidirecional / bidirecional
5Baixa queda de tensão para a frente e baixa corrente de fuga
6Capacidade de alta onda.
7. Optimização do projeto de passivação de junção
8. TJ = 175°C, adequado para exigências de alta fiabilidade e automóveis
9. Cumprir as especificações ISO7637-2 de sobretensão (mudança das condições de ensaio)
10. Cumprir o nível MSL 1, de acordo com a J-STD-020, o valor máximo do pico LF é 245°C
11. Cumprir os requisitos AEC-Q101


Aplicação:

Proteção Automóvel.

Aplicações típicas dos diodos TVS da série SM8S:
1A adição de diodos TVS às linhas de sinal e de energia pode evitar que microprocessadores ou microcontroladores funcionem mal devido a ondas instantâneas, tais como efeitos de descarga eletrostática,Furtas de corrente alternada e ruído da alimentação por comutação.
2O efeito de descarga eletrostática pode liberar pulsos de mais de 10 000 V e 60 A, e pode durar 10 ms; enquanto os dispositivos TTL comuns serão danificados quando encontram pulsos de 10 V de mais de 30 ms.Os diodos TVS podem absorver efetivamente os pulsos que podem causar danos ao dispositivo e eliminar as interferências causadas pela mudança entre os ônibus.
3Colocar o tubo TVS entre a linha de sinal e o solo pode evitar que o barramento de dados e de controlo seja afectado por ruídos desnecessários.

Os principais produtos da SOCAYInclui uma gama completa de tubos de descarga de gases cerâmicos (GDT), diodos de supressão transitória (diodos TVS), supressor ESD, supressores de ondas de tiristor (TSS), protetores de falhas de faísca (SPG), varistores (MOV),Variadores de chip (MLV), PTC resetable fuse, termistores de coeficiente de temperatura negativa (NTC Thermistors), Chip Bead, Schottky Diodes, Zener Diode, etc. Do projeto de circuito para testes de produto (e fornecer relatórios de teste),Com excelente qualidade e serviço, a SOCAY ganhou elogios dos clientes e respeito da indústria.
