Name: Componentes de protecção de circuito unidireccional Diodos TVS SM8S20AG AEC-Q101 Qualificados para protecção automotiva
Brand: SOCAY
SKU: SM8S20AG
Rating: 4.5 (108 reviews)

Componentes de protecção de circuito unidireccional Diodos TVS SM8S20AG AEC-Q101 Qualificados para protecção automotiva

500 peças

MOQ

negotiable

preço

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Nome do produto: Diodos TVS

Tipo de embalagem: DO-218AB

RV: 20 V

Ir@Vr @25°C: 5 μA

Ir@Vr @175°C: 150 μA

- Não.: 5 mA

Vc@Ipp: 32,4 V

Ipp: 204A

Temperatura de armazenamento: -55°C a +175°C

Destacar:

Componentes de protecção de circuitos unidirecionais

AEC-Q101 Componentes de protecção de circuito

SM8S20AG

Informação básica

Lugar de origem: Shenzen, Guangdong, China

Marca: SOCAY

Certificação: UL,REACH,RoHS,ISO

Número do modelo: SM8S20AG

Documento: Folheto PDF do produto

Condições de Pagamento e Envio

Tempo de entrega: 5-8 dias úteis

Galeria

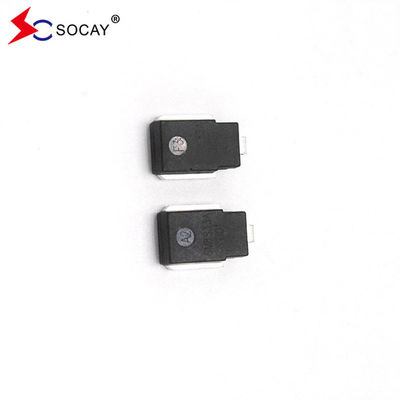

Componentes de protecção de circuito unidireccional Diodos TVS SM8S20AG AEC-Q101 Qualificados para protecção automotiva

Descrição de produto

Diodos TVS unidirecionais SM8S20AG, de conformidade com a norma AEC-Q101, para protecção automotiva

Ficha de dados:SM8SXXG Série_v2309.1.pdf

Componentes de protecção de circuito unidireccional Diodos TVS SM8S20AG AEC-Q101 Qualificados para protecção automotiva 0

Descrição:

A série SM8S é projetada especificamente para proteger equipamentos eletrónicos sensíveis de transições de tensão induzidas por relâmpagos e outros eventos de tensão transitória.

Número da parte		Pico de funcionamento Para trás Voltagem V_RWM (V)	Desagregação Voltagem V_BR (V)		Corrente de ensaio Eu..._T (mA)	Fusão inversa máxima Eu..._R @V_RWM (μA)	Número máximo Eu..._R@V_RWMT_J= 175°C (μA)	Reverso máximoAumentarCorrente Eu..._PP(A)①	Voltagem máxima de fixação V_C @Eu..._PP (V)
Unificação	Bi		Mem.	Mmachado.
SM8S20AG	SM8S20CAG	20.0	22.2	24.5	5.0	10	150	204	32.4
SM8S22AG	SM8S22CAG	22.0	24.4	26.9	5.0	10	150	186	35.5
SM8S24AG	A partir de 1 de janeiro de 2018	24.0	26.7	29.5	5.0	10	150	170	38.9
SM8S26AG	A partir de 1 de janeiro de 2018	26.0	28.9	31.9	5.0	10	150	157	42.1
SM8S28AG	SM8S28CAG	28.0	31.1	34.4	5.0	10	150	145	45.4
SM8S30AG	SM8S30CAG	30.0	33.3	36.8	5.0	10	150	136	48.4
SM8S33AG	A partir de 1 de janeiro de 2016	33.0	36.7	40.6	5.0	10	150	124	53.3
SM8S36AG	SM8S36CAG	36.0	40.0	44.2	5.0	10	150	114	58.1
SM8S40AG	SM8S40CAG	40.0	44.4	49.1	5.0	10	150	102	64.5
SM8S43AG	SM8S43CAG	43.0	47.8	52.8	5.0	10	150	95.1	69.4
SM8S45AG	SM8S45CAG	45.0	50.0	55.3	5.0	10	150	90.8	72.7
SM8S48AG	SM8S48CAG	48.0	53.3	58.9	5.0	10	150	85.3	77.4
SM8S51AG	A partir de 1 de janeiro de 2018	51.0	56.7	62.7	5.0	10	150	80.1	82.4
SM8S54AG	SM8S54CAG	54.0	60.0	66.3	5.0	10	150	75.8	87.1
SM8S58AG	A partir de 1 de janeiro de 2016	58.0	64.4	71.2	5.0	10	150	70.5	93.6
SM8S60AG	SM8S60CAG	60.0	66.7	73.7	5.0	10	150	68.2	96.8
SM8S64AG	SM8S64CAG	64.0	71.1	78.6	5.0	10	150	64.1	103.0
SM8S70AG	SM8S70CAG	70.0	77.8	86.0	5.0	10	150	58.4	113.0
SM8S75AG	SM8S75CAG	75.0	83.3	92.1	5.0	10	150	54.5	121.0
SM8S78AG	O que é o SM8S78CAG?	78.0	86.7	95.8	5.0	10	150	52.4	126.0
SM8S85AG	SM8S85CAG	85.0	94.4	104.0	5.0	10	150	48.2	137.0
*Notas:* 1.A forma de onda da corrente de sobretensão é definida na forma de onda de 10/1000μS. 2.Para todos os tipos, V máximo_F= 1,8 V em I_F= 100 A medido em 8,3 ms de onda sinusoidal única ou equivalente, ciclo de trabalho = 4 pulsos por Minuto máximo.

Características:

Chip de vidro passivado otimizado.

T_JCapacidade = 175°C adequada para alta fiabilidade e requisitos automotivos.

Capacidade de potência de pulso de pico de 6600W com uma forma de onda de 10/1000μs, taxa de repetição (ciclo de trabalho): 0,01%.

Cumprir o ensaio de descarga de carga ISO 7637-2 5a/5b e ISO 16750 (variado em função das condições de ensaio).

Cumprir as qualificações AEC-Q101.

Baixa corrente de fuga.

Baixa queda de tensão.

Excelente capacidade de fixação.

Tempo de resposta muito rápido.

Compatível com a RoHS.

Aplicação:

Proteção Automóvel.
