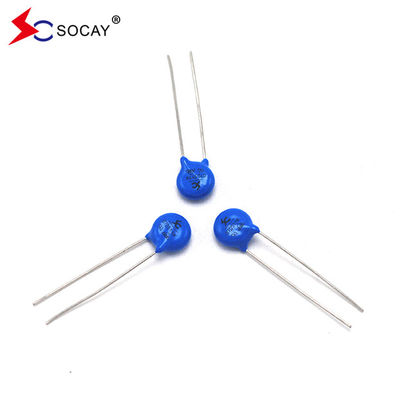

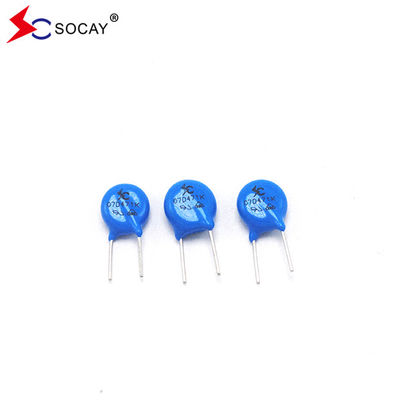

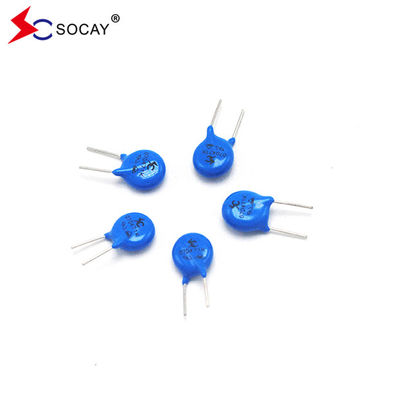

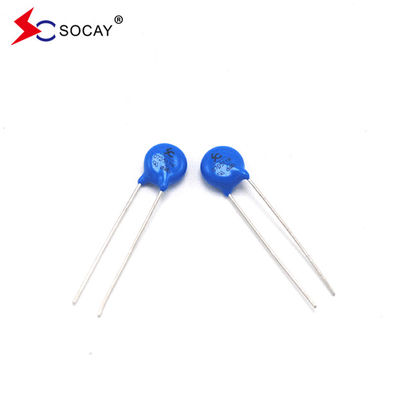

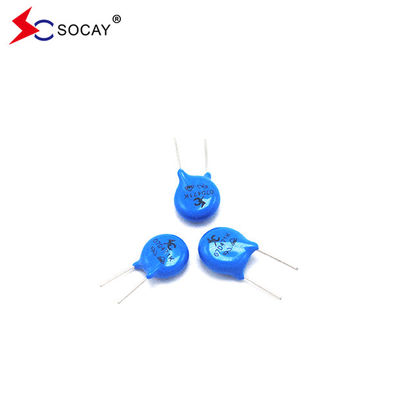

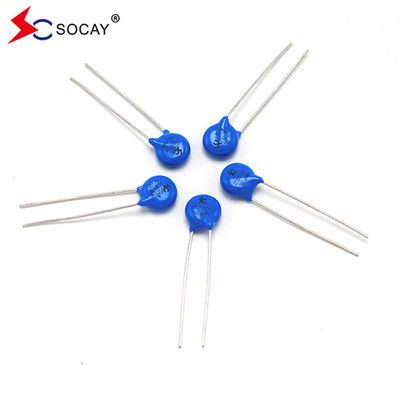

07D Série Varistor de Óxido Metálico 07D820K/07D820KJ, Ф7mm 82V Varistor Voltagem MOV 1200A
Ficha de dados:07D Série_v2306.1.pdf
Método de seleção do varistor MOV
1Para conhecer o produto do cliente, tensão de funcionamento, porta de aplicação, nível de proteção.
2,DC (voltagem de funcionamento) > 1,5 vezes a tensão de funcionamento no circuito quando utilizada em produtos de alta tensão
3"Escolher o tamanho, a tensão e a taxa de fluxo do dispositivo de acordo com a porta de aplicação e a classe de protecção.
| Número do tipo |
Tensão máxima admissível |
Varistor Voltagem |
Número máximo
Apertamento
Voltagem
|
Resistente
Aumentar
Corrente
|
Número máximo
Energia
(10/1000μs)
|
Classificados
Potência
|
TCapacidade típica (referência) |
| Padrão |
Alta onda |
VAr condicionado(V) |
VDC(V) |
V1mA
(V)
|
Eu...P(A) |
VC(V) |
I (A)
Padrão
|
I (A)
Alta onda
|
(J)
Padrão
|
(J)
Alta onda
|
(W) |
@ 1KHZ (pf) |
| 1 vez |
2 vezes |
1 vez |
2 vezes |
| 07D180K |
07D180KJ |
11 |
14 |
18 ((15~21.6) |
2.5 |
36 |
250 |
125 |
500 |
250 |
0.9 |
2.0 |
0.02 |
2800 |
| 07D220K |
07D220KJ |
14 |
18 |
22 ((19.5~26) |
2.5 |
43 |
250 |
125 |
500 |
250 |
1.1 |
2.4 |
0.02 |
2300 |
| 07D270K |
07D270KJ |
17 |
22 |
27 (((24 ~ 30) |
2.5 |
53 |
250 |
125 |
500 |
250 |
1.4 |
3.0 |
0.02 |
1800 |
| 07D330K |
07D330KJ |
20 |
26 |
33 ((29.5~36.5) |
2.5 |
66 |
250 |
125 |
500 |
250 |
1.7 |
3.5 |
0.02 |
1500 |
| 07D390K |
07D390KJ |
25 |
31 |
39 ((35~43) |
2.5 |
77 |
250 |
125 |
500 |
250 |
2.1 |
4.0 |
0.02 |
1300 |
| 07D470K |
07D470KJ |
30 |
38 |
47 ((42~54) |
2.5 |
93 |
250 |
125 |
500 |
250 |
2.5 |
5.0 |
0.02 |
1100 |
| 07D560K |
07D560KJ |
35 |
45 |
56 ((50~62) |
2.5 |
110 |
250 |
125 |
500 |
250 |
3.1 |
6.0 |
0.02 |
900 |
| 07D680K |
07D680KJ |
40 |
56 |
68 ((61~75) |
2.5 |
135 |
250 |
125 |
500 |
250 |
3.6 |
7.0 |
0.02 |
740 |
| 07D820K |
07D820KJ |
50 |
65 |
82 ((74~90) |
10 |
135 |
1200 |
600 |
1750 |
1250 |
5.5 |
10.0 |
0.25 |
600 |
| 07D101K |
07D101KJ |
60 |
85 |
100 ((90~110) |
10 |
165 |
1200 |
600 |
1750 |
1250 |
6.5 |
12.0 |
0.25 |
500 |
| 07D121K |
07D121KJ |
75 |
100 |
120 ((108~132) |
10 |
200 |
1200 |
600 |
1750 |
1250 |
7.8 |
13.0 |
0.25 |
420 |
| 07D151K |
07D151KJ |
95 |
125 |
150 ((135~165) |
10 |
250 |
1200 |
600 |
1750 |
1250 |
9.7 |
13.0 |
0.25 |
330 |
| 07D181K |
07D181KJ |
115 |
150 |
180 ((162~198) |
10 |
300 |
1200 |
600 |
1750 |
1250 |
11.7 |
16.0 |
0.25 |
280 |
| 07D201K |
07D201KJ |
130 |
170 |
200 ((180~220) |
10 |
340 |
1200 |
600 |
1750 |
1250 |
13.0 |
17.0 |
0.25 |
250 |
| 07D221K |
07D221KJ |
140 |
180 |
220 ((198~242) |
10 |
360 |
1200 |
600 |
1750 |
1250 |
14.0 |
19.0 |
0.25 |
230 |
| 07D241K |
07D241KJ |
150 |
200 |
240 ((216~264) |
10 |
395 |
1200 |
600 |
1750 |
1250 |
15.0 |
21.0 |
0.25 |
210 |
| 07D271K |
07D271KJ |
175 |
225 |
270 ((243~297) |
10 |
455 |
1200 |
600 |
1750 |
1250 |
18.0 |
24.0 |
0.25 |
185 |
| 07D301K |
07D301KJ |
190 |
250 |
300(270~330) |
10 |
500 |
1200 |
600 |
1750 |
1250 |
20.0 |
26.0 |
0.25 |
165 |
| 07D331K |
07D331KJ |
210 |
275 |
330 ((297~363) |
10 |
550 |
1200 |
600 |
1750 |
1250 |
23.0 |
28.0 |
0.25 |
150 |
| 07D361K |
07D361KJ |
230 |
300 |
360 ((324~396) |
10 |
595 |
1200 |
600 |
1750 |
1250 |
25.0 |
32.0 |
0.25 |
140 |
| 07D391K |
07D391KJ |
250 |
320 |
390 ((351~429) |
10 |
650 |
1200 |
600 |
1750 |
1250 |
25.0 |
35.0 |
0.25 |
130 |
| 07D431K |
07D431KJ |
275 |
350 |
430(387~473 |
10 |
710 |
1200 |
600 |
1750 |
1250 |
28.0 |
40.0 |
0.25 |
115 |
| 07D471K |
07D471KJ |
300 |
385 |
470 ((423~517) |
10 |
775 |
1200 |
600 |
1750 |
1250 |
30.0 |
42.0 |
0.25 |
105 |
| 07D511K |
07D511KJ |
320 |
415 |
510 ((459~561) |
10 |
845 |
1200 |
600 |
1750 |
1250 |
30.0 |
45.0 |
0.25 |
100 |
| 07D561K |
07D561KJ |
350 |
460 |
560 ((504~616) |
10 |
925 |
1200 |
600 |
1750 |
1250 |
30.0 |
49.0 |
0.25 |
90 |
| 07D621K |
07D621KJ |
385 |
505 |
620 ((558~682) |
10 |
1025 |
1200 |
600 |
1750 |
1250 |
33.0 |
55.0 |
0.25 |
80 |
| 07D681K |
07D681KJ |
420 |
560 |
680 ((612~748) |
10 |
1120 |
1200 |
600 |
1750 |
1250 |
33.0 |
60.0 |
0.25 |
75 |
| 07D751K |
07D751KJ |
460 |
615 |
750 ((675~825) |
10 |
1240 |
1200 |
600 |
1750 |
1250 |
67.2 |
65.0 |
0.25 |
70 |
| 07D781K |
07D781KJ |
485 |
640 |
780 ((702~858) |
10 |
1290 |
1200 |
600 |
1750 |
1250 |
67.2 |
65.0 |
0.25 |
70 |
| 07D821K |
07D821KJ |
510 |
670 |
820 ((738~902) |
10 |
1355 |
1200 |
600 |
1750 |
1250 |
67.2 |
70.0 |
0.25 |
60 |
Observação:Voltagem> 33 V, K é ± 10%
Descrição:
Os varistores com chumbo radial da série 07D fornecem uma solução ideal de proteção de circuito para aplicações de baixa tensão de CC, oferecendo classificações de sobretensão mais altas do que nunca antes disponíveis em discos tão pequenos.
A corrente nominal máxima de picos pode atingir até 1,75KA (pulso de 8 / 20 μs) para proteger contra picos elevados, incluindo interferências indiretas de raios,Sistema de comutação de transientes e transientes rápidos anormais da fonte de alimentação.
| Materiais |
Nenhum material radioativo |
| Funcionamento Temperatura |
-40°C ~ +85°C |
| Temperatura de armazenamento |
-55°C ~ +125°C |
| Corpo |
Revestidos com níquel |
| Pistas |
Cobre revestido |
| Dispositivos sem chumbo |
Revestidos com níquel |
Classificação:
SMD:0402,0603,0805,1206,1210,1812,2220
DIP: 5D, 7D, 10D, 14D, 20D, 25D, 32D
Corrente:1A~15KA
Quanto menor o tamanho, menor o preço.
Quanto menor a capacidade, maior o tamanho.
Quanto maior o rendimento, mais caro.
Quanto maior a tensão, mais grosso o tubo.
Tempo de resposta ≤ 10 NS
