Name: 10D561K 560V Varistor de óxido metálico 10D 550V Componentes eletrónicos VDR-10d561
Brand: SOCAY
SKU: 10D911K/0D911KJ
Rating: 4.5 (194 reviews)

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Outro nome: MOV

Tamanho: F10 mm

VAC: 350V

VDC: 460V

Voltagem do varistor: 560 ((504~616) V

P.I.: 25A

VC: 925 V

potência nominal: 0.4W

Tipo Capacidade: 180pf

Resistindo a Corrente de Ondas: 2.5KA (1 vez)

Destacar:

10D561K Varistor de óxido metálico

Varistor de óxido metálico de 560 V

VDR-10d561

Informação básica

Lugar de origem: Shenzen, Guangdong, China

Marca: SOCAY

Certificação: UL,REACH,RoHS,ISO VDE

Número do modelo: 10D911K/0D911KJ

Documento: Folheto PDF do produto

Condições de Pagamento e Envio

Tempo de entrega: 2weeks

Galeria

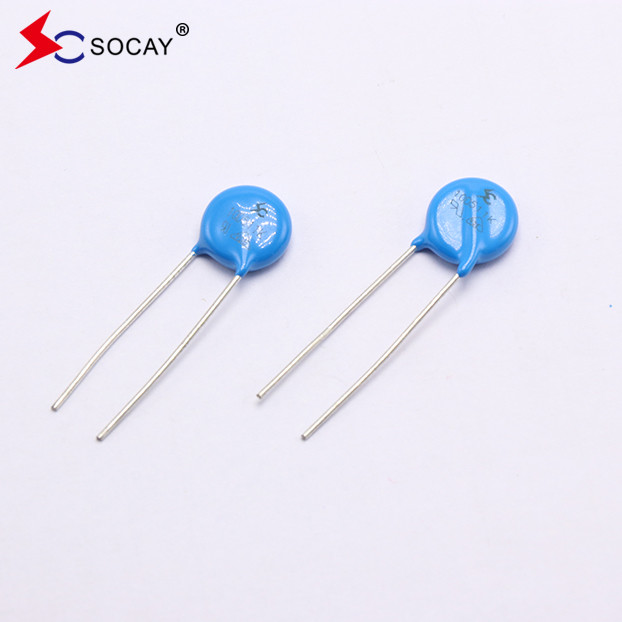

10D561K 560V Varistor de óxido metálico 10D 550V Componentes eletrónicos VDR-10d561

Descrição de produto

10D561K 560V Varistor de óxido metálico 10D 550V Componentes eletrónicos VDR-10d561

Ficha de dados:10D Série_v2306.1.pdf

Número do tipo		Tensão máxima admissível		Varistor Voltagem	Número máximo Apertamento Voltagem		Resistente Aumentar Corrente				Número máximo Energia (10/1000μs)		Classificados Potência	TCapacidade típica (referência)
Padrão	Alta onda	V_{Ar condicionado}(V)	V_DC(V)	V1mA (V)	Eu..._P(A)	V_C(V)	I (A) Padrão		I (A) Alta onda		(J) Padrão	(J) Alta onda	(W)	@ 1KHZ (pf)
							1 vez	2 vezes	1 vez	2 vezes
10D180K	10D180KJ	11	14	18 ((15~21.6)	5	36	500	250	2000	1000	2.1	3.0	0.05	5600
10D220K	10D220KJ	14	18	22 ((19.5~26)	5	43	500	250	2000	1000	2.5	5.0	0.05	4500
10D270K	10D270KJ	17	22	27 (((24 ~ 30)	5	53	500	250	2000	1000	3.0	6.0	0.05	3700
10D330K	10D330KJ	20	26	33 ((29.5~36.5)	5	66	500	250	2000	1000	4.0	7.0	0.05	3000
10D390K	10D390KJ	25	31	39 ((35~43)	5	77	500	250	2000	1000	4.6	9.0	0.05	2400
10D470K	10D470KJ	30	38	47 ((42~54)	5	93	500	250	2000	1000	5.5	11.0	0.05	2100
10D560K	10D560KJ	35	45	56 ((50~62)	5	100	500	250	2000	1000	7.0	13.0	0.05	1800
10D680K	10D680KJ	40	56	68 ((61~75)	5	135	500	250	2000	1000	8.2	15.0	0.05	1500
10D820K	10D820KJ	50	65	82 ((74~90)	25	135	2500	1250	3500	2500	12.0	17.0	0.4	1200
10D101K	10D101KJ	60	85	100 ((90~110)	25	165	2500	1250	3500	2500	15.0	18.0	0.4	1000
10D121K	10D121KJ	75	100	120 ((108~132)	25	200	2500	1250	3500	2500	18.0	21.0	0.4	830
10D151K	10D151KJ	95	125	150 ((135~165)	25	250	2500	1250	3500	2500	22.0	25.0	0.4	670
10D181K	10D181KJ	115	150	180 ((162~198)	25	300	2500	1250	3500	2500	27.0	30.0	0.4	560
10D201K	10D201KJ	130	170	200 ((185~225)	25	340	2500	1250	3500	2500	30.0	35.0	0.4	500
10D221K	10D221KJ	140	180	220 ((198~242)	25	360	2500	1250	3500	2500	32.0	39.0	0.4	450
10D241K	10D241KJ	150	200	240 ((216~264)	25	395	2500	1250	3500	2500	35.0	42.0	0.4	420
10D271K	10D271KJ	175	225	270 ((243~297)	25	455	2500	1250	3500	2500	40.0	49.0	0.4	370
10D301K	10D301KJ	190	250	300(270~330)	25	500	2500	1250	3500	2500	40.0	54.0	0.4	330
10D331K	10D331KJ	210	275	330 ((297~363)	25	550	2500	1250	3500	2500	40.0	58.0	0.4	300
10D361K	10D361KJ	230	300	360 ((324~396)	25	595	2500	1250	3500	2500	43.0	65.0	0.4	280
10D391K	10D391KJ	250	320	390 ((351~429)	25	650	2500	1250	3500	2500	47.0	70.0	0.4	260
10D431K	10D431KJ	275	350	430(387~473	25	710	2500	1250	3500	2500	60.0	80.0	0.4	230
10D471K	10D471KJ	300	385	470 ((423~517)	25	775	2500	1250	3500	2500	65.0	85.0	0.4	210
10D511K	10D511KJ	320	415	510 ((459~561)	25	845	2500	1250	3500	2500	70.0	90.0	0.4	200
10D561K	10D561KJ	350	460	560 ((504~616)	25	925	2500	1250	3500	2500	70.0	92.0	0.4	180
10D621K	10D621KJ	385	505	620 ((558~682)	25	1025	2500	1250	3500	2500	70.0	95.0	0.4	160
10D681K	10D681KJ	420	560	680 ((612~748)	25	1120	2500	1250	3500	2500	70.0	98.0	0.4	150
10D751K	10D751KJ	460	615	750 ((675~825)	25	1240	2500	1250	3500	2500	70.0	100.0	0.4	130
10D781K	10D781KJ	485	640	780 ((702~858)	25	1290	2500	1250	3500	2500	80.0	105.0	0.4	130
10D821K	10D821KJ	510	670	820 ((738~902)	25	1355	2500	1250	3500	2500	85.0	110.0	0.4	120
10D911K	10D911KJ	550	745	910 ((819~1001)	25	1500	2500	1250	3500	2500	93.0	130.0	0.4	110
10D102K	10D102KJ	625	825	1000 ((900~1100)	25	1650	2500	1250	3500	2500	102.0	140.0	0.4	100
10D112K	10D112KJ	680	895	1100 ((990~1210)	25	1814	2500	1250	3500	2500	115.0	155.0	0.4	90

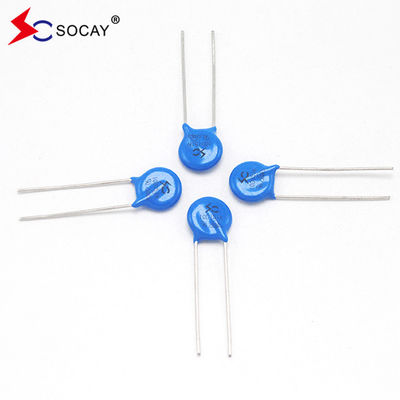

10D561K 560V Varistor de óxido metálico 10D 550V Componentes eletrónicos VDR-10d561 0

Descrição:

Os varistores com chumbo radial da série 10D fornecem uma solução ideal de proteção de circuito para aplicações de baixa tensão de CC, oferecendo classificações de sobretensão mais altas do que nunca antes disponíveis em discos tão pequenos.
A corrente nominal máxima de picos pode atingir até 3,5 KA (pulso de 8 / 20 μs) para proteger contra picos elevados, incluindo interferências indiretas de raios,Sistema de comutação de transientes e transientes rápidos anormais da fonte de alimentação.

Características:

u Ampla faixa de tensão de funcionamento (V1mA) de 18V a 1100V

u Resposta rápida a sobrevoltagem transitória

u Grande capacidade de absorção de energia transitória

u Relação de fixação baixa e falta de corrente de continuação

u Cumprir o nível MSL 1, por J-STD-020

Aplicações:

Proteção de energia, interruptores, máquinas POS, detectores de relâmpagos, intercomunicadores de edifícios, sistemas de monitoramento,

Cartões de estacionamento, sistemas de transmissão, instrumentação, medidores, produtos de comunicação, painéis de controlo.

Materiais	Nenhum material radioativo
Funcionamento Temperatura	-40°C ~ +85°C
Temperatura de armazenamento	-55°C ~ +125°C
Corpo	Revestidos com níquel
Pistas	Cobre revestido
Dispositivos sem chumbo	Revestidos com níquel

Número da parte	Quantidade	Opção de embalagem	Especificação da embalagem
10DXXXXX	500	Saco de plástico	Embalagem a granel

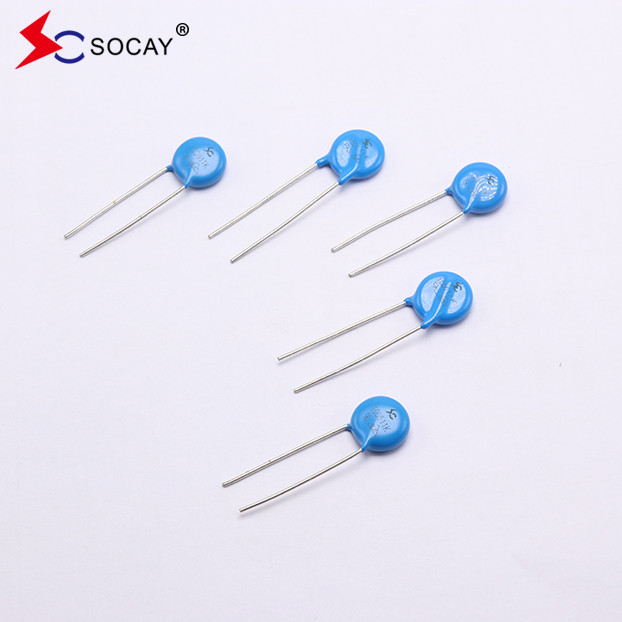

10D561K 560V Varistor de óxido metálico 10D 550V Componentes eletrónicos VDR-10d561 1

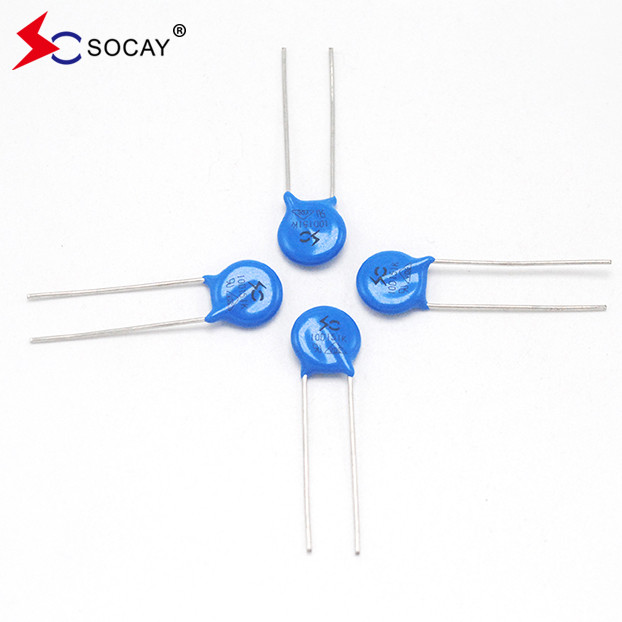

10D561K 560V Varistor de óxido metálico 10D 550V Componentes eletrónicos VDR-10d561 2

10D561K 560V Varistor de óxido metálico 10D 550V Componentes eletrónicos VDR-10d561 3

Princípio de funcionamento:

Quando conectado em paralelo a um circuito e o dispositivo não está se movendo, o valor da resistência é alto e pode ser considerado como um circuito aberto com pouco ou nenhum efeito no circuito.Quando há um pulso anormalQuando a alta tensão anormal desaparece, ela retorna ao seu estado de alta resistência e o circuito funciona normalmente.
