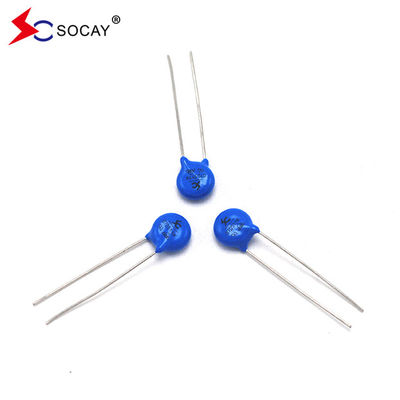

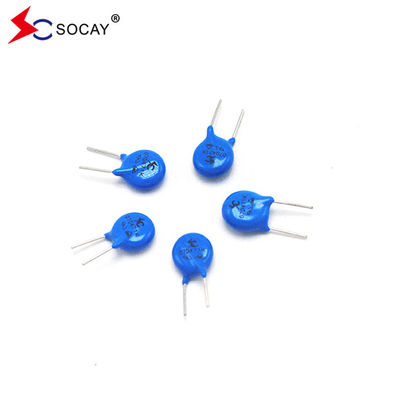

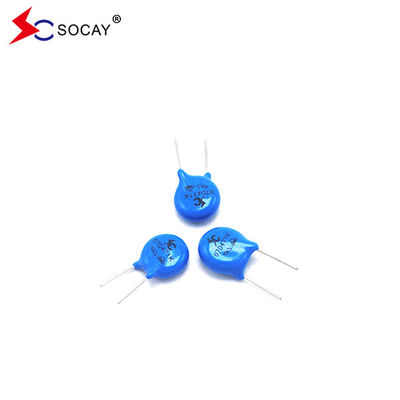

MoV 7D561K 500V Varistor de Alta Tensão Zov 07D511 Resistente

1000 pcs
MOQ
negotiable
preço
MoV 7D561K 500V Varistor de Alta Tensão Zov 07D511 Resistente
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
Nome do produto: Varistor de óxido metálico
Tipo de embalagem: F7mm
VAC: 320V
VDC: 415V
Voltagem do varistor: 510 ((459~561) V
P.I.: 10A
VC: 845 V
potência nominal: 0.25W
Tipo Capacidade: 100 pF
Destacar:

MoV 7D561K

,

Varistor de alta tensão Zov

,

Varistor de alta tensão de 500 V
Informação básica
Lugar de origem: Shenzen, Guangdong, China
Marca: SOCAY
Certificação: UL,REACH,RoHS,ISO
Número do modelo: 07D561K/07D561KJ
Documento: Folheto PDF do produto
Condições de Pagamento e Envio
Tempo de entrega: 5-8 dias úteis
Descrição de produto

500V Série Mov de Alta Tensão 7D 561K Zov Varistor 07D511 Resistor



Ficha de dados:07D Série_v2306.1.pdf



Número do tipo Tensão máxima admissível Varistor Voltagem

Número máximo

Apertamento

Voltagem

Resistente

Aumentar

Corrente

Número máximo

Energia

(10/1000μs)

Classificados

Potência

 TCapacidade típica (referência)
Padrão Alta onda VAr condicionado(V) VDC(V)

V1mA

(V)

 Eu...P(A) VC(V)

I (A)

Padrão

I (A)

Alta onda

(J)

Padrão

(J)

Alta onda

 (W) @ 1KHZ (pf)
1 vez 2 vezes 1 vez 2 vezes
07D180K 07D180KJ 11 14 18 ((15~21.6) 2.5 36 250 125 500 250 0.9 2.0 0.02 2800
07D220K 07D220KJ 14 18 22 ((19.5~26) 2.5 43 250 125 500 250 1.1 2.4 0.02 2300
07D270K 07D270KJ 17 22 27 (((24 ~ 30) 2.5 53 250 125 500 250 1.4 3.0 0.02 1800
07D330K 07D330KJ 20 26 33 ((29.5~36.5) 2.5 66 250 125 500 250 1.7 3.5 0.02 1500
07D390K 07D390KJ 25 31 39 ((35~43) 2.5 77 250 125 500 250 2.1 4.0 0.02 1300
07D470K 07D470KJ 30 38 47 ((42~54) 2.5 93 250 125 500 250 2.5 5.0 0.02 1100
07D560K 07D560KJ 35 45 56 ((50~62) 2.5 110 250 125 500 250 3.1 6.0 0.02 900
07D680K 07D680KJ 40 56 68 ((61~75) 2.5 135 250 125 500 250 3.6 7.0 0.02 740
07D820K 07D820KJ 50 65 82 ((74~90) 10 135 1200 600 1750 1250 5.5 10.0 0.25 600
07D101K 07D101KJ 60 85 100 ((90~110) 10 165 1200 600 1750 1250 6.5 12.0 0.25 500
07D121K 07D121KJ 75 100 120 ((108~132) 10 200 1200 600 1750 1250 7.8 13.0 0.25 420
07D151K 07D151KJ 95 125 150 ((135~165) 10 250 1200 600 1750 1250 9.7 13.0 0.25 330
07D181K 07D181KJ 115 150 180 ((162~198) 10 300 1200 600 1750 1250 11.7 16.0 0.25 280
07D201K 07D201KJ 130 170 200 ((180~220) 10 340 1200 600 1750 1250 13.0 17.0 0.25 250
07D221K 07D221KJ 140 180 220 ((198~242) 10 360 1200 600 1750 1250 14.0 19.0 0.25 230
07D241K 07D241KJ 150 200 240 ((216~264) 10 395 1200 600 1750 1250 15.0 21.0 0.25 210
07D271K 07D271KJ 175 225 270 ((243~297) 10 455 1200 600 1750 1250 18.0 24.0 0.25 185
07D301K 07D301KJ 190 250 300(270~330) 10 500 1200 600 1750 1250 20.0 26.0 0.25 165
07D331K 07D331KJ 210 275 330 ((297~363) 10 550 1200 600 1750 1250 23.0 28.0 0.25 150
07D361K 07D361KJ 230 300 360 ((324~396) 10 595 1200 600 1750 1250 25.0 32.0 0.25 140
07D391K 07D391KJ 250 320 390 ((351~429) 10 650 1200 600 1750 1250 25.0 35.0 0.25 130
07D431K 07D431KJ 275 350 430(387~473 10 710 1200 600 1750 1250 28.0 40.0 0.25 115
07D471K 07D471KJ 300 385 470 ((423~517) 10 775 1200 600 1750 1250 30.0 42.0 0.25 105
07D511K 07D511KJ 320 415 510 ((459~561) 10 845 1200 600 1750 1250 30.0 45.0 0.25 100
07D561K 07D561KJ 350 460 560 ((504~616) 10 925 1200 600 1750 1250 30.0 49.0 0.25 90
07D621K 07D621KJ 385 505 620 ((558~682) 10 1025 1200 600 1750 1250 33.0 55.0 0.25 80
07D681K 07D681KJ 420 560 680 ((612~748) 10 1120 1200 600 1750 1250 33.0 60.0 0.25 75
07D751K 07D751KJ 460 615 750 ((675~825) 10 1240 1200 600 1750 1250 67.2 65.0 0.25 70
07D781K 07D781KJ 485 640 780 ((702~858) 10 1290 1200 600 1750 1250 67.2 65.0 0.25 70
07D821K 07D821KJ 510 670 820 ((738~902) 10 1355 1200 600 1750 1250 67.2 70.0 0.25 60

Observação:Voltagem> 33 V, K é ± 10%



MoV 7D561K 500V Varistor de Alta Tensão Zov 07D511 Resistente 0

Sobre o Varistor



O varistor, referido como MOV, é um componente semicondutor de proteção contra sobrevoltagem não linear sensível à tensão.A fim de adaptar-se aos requisitos de dimensão do espaço da miniaturização do equipamento e atender às necessidades de melhorias funcionais, alimentação, gestão da bateria e funções do sistema dedicadas exigem soluções avançadas altamente integradas.Estas são questões importantes que devem ser resolvidas para o sucesso do projeto de sistemas de eletrônicos de consumo. Como melhorar o nível de protecção dos circuitos dos produtos electrónicos de consumo?O princípio de funcionamento do varistor é que ele tem alta interferência quando não há sobrevoltagem instantânea, mas a sua impedância continuará a diminuir à medida que a corrente e a voltagem aumentam, e as suas características de corrente e voltagem são fortemente não-lineares.



Qual é a função do varistor?
O tempo de resposta do varistor é o nível ns, que é mais rápido que o tubo de descarga de ar e ligeiramente mais lento que o tubo TVS.A sua velocidade de resposta pode satisfazer os requisitos de protecção contra sobrevoltagem dos circuitos electrónicosA capacidade de junção de um varistor é geralmente da ordem de centenas a milhares de Pf.não é adequado para ser utilizado diretamente na proteção de linhas de sinal de alta frequênciaQuando usado na proteção de circuitos AC, sua grande capacidade de junção aumentará o vazamento.A capacidade de fluxo do varistor é maior, mas menor do que a do tubo de descarga de gás.



Descrição:

Os varistores com chumbo radial da série 07D fornecem uma solução ideal de proteção de circuito para aplicações de baixa tensão de CC, oferecendo classificações de sobretensão mais altas do que nunca antes disponíveis em discos tão pequenos.
A corrente nominal máxima de picos pode atingir até 1,75KA (pulso de 8 / 20 μs) para proteger contra picos elevados, incluindo interferências indiretas de raios,Sistema de comutação de transientes e transientes rápidos anormais da fonte de alimentação.





Características:

u Ampla faixa de tensão de funcionamento (V1mA) de 18V a 820V

u Resposta rápida a sobrevoltagem transitória

u Grande capacidade de absorção de energia transitória

u Relação de fixação baixa e falta de corrente de continuação

u Cumprir o nível MSL 1, por J-STD-020





Aplicações:

Sistemas de alimentação, supressores de sobretensões, sistemas de segurança, protecção de motores, sistemas electrónicos automotivos, aparelhos domésticos, etc.







Materiais Nenhum material radioativo
Funcionamento Temperatura -40°C ~ +85°C
Temperatura de armazenamento -55°C ~ +125°C
Corpo Revestidos com níquel
Pistas Cobre revestido
Dispositivos sem chumbo Revestidos com níquel
