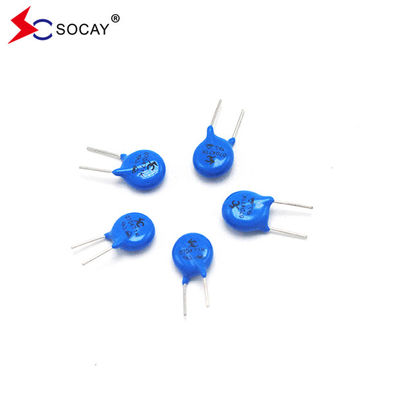

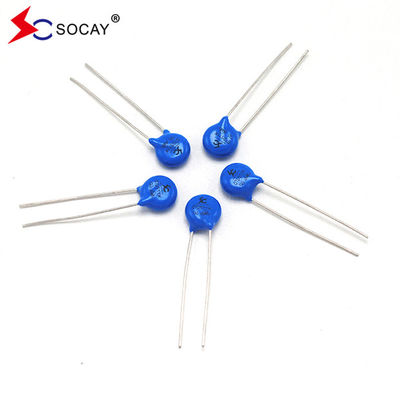

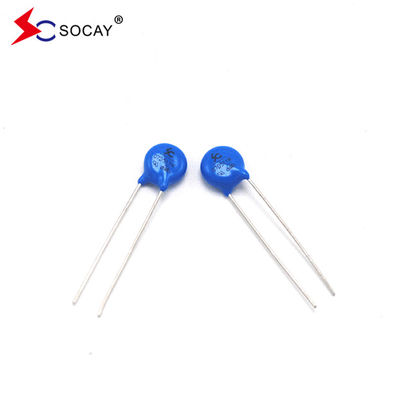

Alto poder Zov Varistor 07d 271k 270V Ф7mm Pacote Tipo 10A IP 230V VC

Alto poder Zov Varistor 07d 271k 270V Ф7mm Pacote Tipo 220 ((198~242) V

Ficha de dados:07D Série_v2306.1.pdf

Observação:Voltagem> 33 V, K é ± 10%

Descrição:

Os varistores com chumbo radial da série 07D fornecem uma solução ideal de proteção de circuito para aplicações de baixa tensão de CC, oferecendo classificações de sobretensão mais altas do que nunca antes disponíveis em discos tão pequenos.
A corrente nominal máxima de picos pode atingir até 1,75KA (pulso de 8 / 20 μs) para proteger contra picos elevados, incluindo interferências indiretas de raios,Sistema de comutação de transientes e transientes rápidos anormais da fonte de alimentação.

Qual é a função do varistor?
O tempo de resposta do varistor é o nível ns, que é mais rápido que o tubo de descarga de ar e ligeiramente mais lento que o tubo TVS.A sua velocidade de resposta pode satisfazer os requisitos de protecção contra sobrevoltagem dos circuitos electrónicosA capacidade de junção de um varistor é geralmente da ordem de centenas a milhares de Pf.não é adequado para ser utilizado diretamente na proteção de linhas de sinal de alta frequênciaQuando usado na proteção de circuitos AC, sua grande capacidade de junção aumentará o vazamento.A capacidade de fluxo do varistor é maior, mas menor do que a do tubo de descarga de gás.

A maior característica do varistor é que, quando a tensão aplicada a ele é inferior ao seu limiar "UN", a corrente que flui através dele é extremamente pequena, equivalente a uma válvula fechada.Quando a tensão exceder UN, a sua resistência O valor torna-se menor, o que faz com que a corrente que flui através dele a aumentar sem muita mudança no impacto em outros circuitos,Reduzindo assim o impacto da sobrevoltagem em circuitos sensíveis subsequentesUtilizando esta função, a sobrevoltagem anormal que ocorre frequentemente no circuito pode ser suprimida e o circuito pode ser protegido contra danos de sobrevoltagem.

Os varistores são utilizados principalmente para protecção contra sobrevoltagem transitória,mas suas características volt-ampere semelhantes às dos reguladores de tensão de semicondutores também permitem que ele tenha uma variedade de funções de componentes de circuito, tais como:
(1) A tensão estável dos componentes estabilizadores de alta tensão e baixa tensão de corrente contínua pode ser tão elevada como vários milhares de volts, que está fora do alcance dos tubos de regulação de tensão de silício.
(2) Componente de detecção de flutuações de tensão.
(3) Componente de mudança da bateria de CC.
(4) Componentes de equalização de tensão.
(5) Componente inicial de fluorescência

Características:

Classificações comuns de varistores
1. Vários tamanhos de diâmetro: 5mm, 7mm, 10mm, 14mm, 20mm, 25mm, 32mm, 34mm, 40mm, 53mm. De acordo com o tamanho, a denominação convencional do SOCAY é 5mm-5D; 10mm-10D, e assim por diante...
2Ampla gama de tensões de resistência variáveis: 18V-1800V
3- Capacidades de resistência a ondas múltiplas: padrão, ondas elevadas, ultra-ondas elevadas
4Capacidades de processamento de corrente e absorção de energia elevadas
5A taxa de fluxo de uma única unidade pode atingir 70KA ou até mais.
6Tempo de resposta rápido
7. Corrente de vazamento baixa
8- Formas diversas de chumbo: retas, curvas e outros tipos especiais de chumbo
9- diversas formas de embalagem: embalagem a granel, embalagem em rolos, embalagem em rolos

Classificações comuns de varistores
1. Vários tamanhos de diâmetro: 5mm, 7mm, 10mm, 14mm, 20mm, 25mm, 32mm, 34mm, 40mm, 53mm. De acordo com o tamanho, a denominação convencional da Semiware é 5mm-5D; 10mm-10D, e assim por diante...
2Ampla gama de tensões de resistência variáveis: 18V-1800V
3- Capacidades de resistência a ondas múltiplas: padrão, ondas elevadas, ultra-ondas elevadas
4Capacidades de processamento de corrente e absorção de energia elevadas
5A taxa de fluxo de uma única unidade pode atingir 70KA ou até mais.
6Tempo de resposta rápido
7. Corrente de vazamento baixa
8- Formas diversas de chumbo: retas, curvas e outros tipos especiais de chumbo
9- diversas formas de embalagem: embalagem a granel, embalagem em rolos, embalagem em rolos
