Name: 350mW de energia de dissipação de componentes eletrônicos BZT52C27 Diodo Zener 27V
Brand: SOCAY
SKU: BZT52C27
Rating: 4.5 (130 reviews)

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Nome do produto: Diodo de Zener

Tipo de embalagem do diodo Zener: SOD-123

Dissipação de potência do diodo Zener: 350mW

Voltagem Zener (Nom.): 27V

Voltagem de Zener (min.): 25.65V

Voltagem Zener (máximo): 28.35V

ZZK: 300Ω

IZK: 0.5mA

Destacar:

Componente eletrônico 27V

Componente Eletrônico 350mW

Componente de diodo Zener 27V

Informação básica

Lugar de origem: Shenzen, Guangdong, China

Marca: SOCAY

Certificação: REACH,RoHS,ISO

Número do modelo: BZT52C27

Documento: Folheto PDF do produto

Condições de Pagamento e Envio

Galeria

350mW de energia de dissipação de componentes eletrônicos BZT52C27 Diodo Zener 27V

Descrição de produto

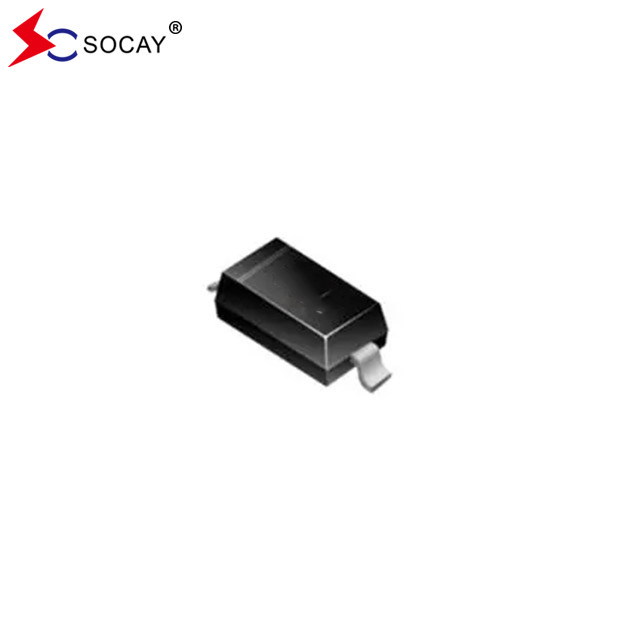

SOCAY 27V 350mW BZT52C27 SOD-123 Pacote SMD Diodo Zener

Diodo Zener FOLHA DE DATOS:BZT52C2V4_BZT52C75(SOD-123)_v2204.1.pdf

Características do diodo Zener:

Construção de matrizes planas
Dissipação de energia de 350 mW
Voltagem Zener de 2,4 a 75 V
Ideal para processos de montagem automatizados
Livre de chumbo, em conformidade com a RoHS da UE 2.0
Composto de moldagem verde conforme a norma IEC 61249

- Não.

Data mecânica do diodo Zener:

Caso: SOD-123, plástico moldado
Terminais: Soldáveis de acordo com o MIL-STD-750, Método 2026
Polaridade: Veja o diagrama abaixo
Peso: 0,0004 onças, 0,01 gramas

Capacidades máximas do diodo Zener (T)_A= 25°C, salvo indicação em contrário):

Parâmetro do diodo Zener	Símbolo	Valor	Unidades
Dissipação de potência do diodo Zener (nota 1)	P.D.	350	mW
Resistência térmica da junção ao ambiente	RθJA	357	°C/W
Temperatura da junção do diodo Zener	TJ	150	°C
Diodo de armazenamento de ZenerTemperatura	TSTG	-55 a +150	°C
Nota1: Dispositivo montado em PCB cerâmico: 7,6 mm x 9,4 mm x 0,87 mm com área de almofada 25 mm2.

Características elétricas do diodo Zener (TA=25°C):

Número da parte	Intervalo de tensão Zener (nota 2)			Impedância máxima de Zener (nota 3)				Número máximo Corrente de fuga (nota 2)
	VZ @ IZT			ZZT @ IZT		ZZK @ IZK		IR @ VR
	N.O. ((V)	Min. ((V)	Max. ((V)	(Ω)	(mA)	(Ω)	(mA)	(μA)	(V)
BZT52C2V4	2.4	2.20	2.60	100	5.0	600	1.00	50	1.0
BZT52C2V7	2.7	2.50	2.90	100	5.0	600	1.00	20	1.0
BZT52C3V0	3.0	2.80	3.20	95	5.0	600	1.00	10	1.0
BZT52C3V3	3.3	3.10	3.50	95	5.0	600	1.00	5	1.0
BZT52C3V6	3.6	3.40	3.80	90	5.0	600	1.00	5	1.0
BZT52C3V9	3.9	3.70	4.10	90	5.0	600	1.00	3	1.0
BZT52C4V3	4.3	4.00	4.60	90	5.0	600	1.00	3	1.0
BZT52C4V7	4.7	4.40	5.00	80	5.0	500	1.00	3	2.0
BZT52C5V1	5.1	4.80	5.40	60	5.0	480	1.00	2	2.0
BZT52C5V6	5.6	5.20	6.00	40	5.0	400	1.00	1	2.0
BZT52C6V2	6.2	5.80	6.60	10	5.0	150	1.00	3	4.0
BZT52C6V8	6.8	6.40	7.20	15	5.0	80	1.00	2	4.0
BZT52C7V5	7.5	7.00	7.90	15	5.0	80	1.00	1	5.0
BZT52C8V2	8.2	7.70	8.70	15	5.0	80	1.00	0.7	5.0
BZT52C9V1	9.1	8.60	9.60	15	5.0	100	1.00	0.5	6.0
BZT52C10	10	9.40	10.60	20	5.0	150	1.00	0.2	7.0
BZT52C11	11	10.40	11.60	20	5.0	150	1.00	0.1	8.0
BZT52C12	12	11.40	12.70	25	5.0	150	1.00	0.1	8.0
BZT52C13	13	12.40	14.10	30	5.0	170	1.00	0.1	8.0
BZT52C15	15	13.80	15.60	30	5.0	200	1.00	0.1	10.5
BZT52C16	16	15.30	17.10	40	5.0	200	1.00	0.1	11.2
BZT52C18	18	16.80	19.10	45	5.0	225	1.00	0.1	12.6
BZT52C20	20	18.80	21.20	55	5.0	225	1.00	0.1	14.0
BZT52C22	22	20.80	23.30	55	5.0	250	1.00	0.1	15.4
BZT52C24	24	22.80	25.60	70	5.0	250	1.00	0.1	16.8
BZT52C27	27	25.10	28.90	80	2.0	300	0.50	0.1	18.9

BZT52C30	30	28.00	32.00	80	2.0	300	0.50	0.1	21.0
BZT52C33	33	31.00	35.00	80	2.0	325	0.50	0.1	23.1
BZT52C36	36	34.00	38.00	90	2.0	350	0.50	0.1	25.2
BZT52C39	39	37.00	41.00	130	2.0	350	0.50	0.1	27.3
BZT52C43	43	40.00	46.00	100	5.0	700	1.00	0.1	32.0
BZT52C47	47	44.00	50.00	100	2.0	750	1.00	0.1	35.0
BZT52C51	51	48.00	54.00	100	2.0	750	1.00	0.1	38.0
BZT52C56	56	53.20	58.80	200	2.0	400	0.50	0.1	39.2
BZT52C62	62	58.90	65.10	215	2.0	423	0.50	0.1	43.4
BZT52C68	68	64.60	71.40	240	2.0	447	0.50	0.1	47.6
BZT52C75	75	71.25	78.75	255	2.0	470	0.50	0.1	52.5
Nota 2: Pulso de ensaio de curta duração utilizado para minimizar o efeito de autoaquecimento. Nota 3: f=1 kHZ.

SOD-123 Pacote Diagrama de circuito do diodo Zener:

350mW de energia de dissipação de componentes eletrônicos BZT52C27 Diodo Zener 27V 0

Classificação do diodo Zener e curvas de características:

Figueira1.Curva de redução de potência

Fig. 2. Capacidade típica de junção

Figueira3. Desagregação típica de Zener

Figueira4. Desagregação típica de Zener

Figueira5. Desagregação típica de Zener

SOD-123Pacote Esboço do Diodo Zener (Dimensões em polegadas e (milímetros)):

350mW de energia de dissipação de componentes eletrônicos BZT52C27 Diodo Zener 27V 6

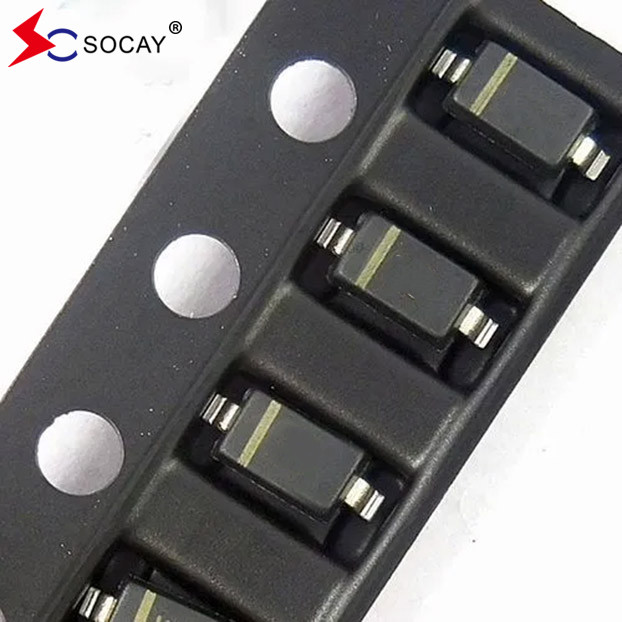

SOD-123 Embalagem Informações de encomenda do diodo Zener:

Número de peça do diodo Zener	Pacote de componentes	Quantidade	Opção de embalagem
BZT52C2V4~BZT52C75	SOD-123	10000 PCS	por bobina de plástico de 13"
BZT52C2V4~BZT52C75	SOD-123	3000 PCS	por bobina de plástico de 7"

350mW de energia de dissipação de componentes eletrônicos BZT52C27 Diodo Zener 27V 7
