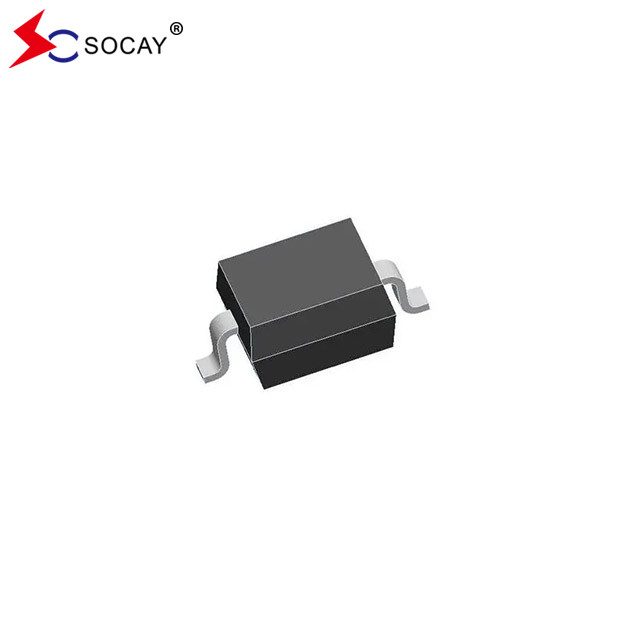

Name: 10V 200mW Zener SMD Diodo BZT52C10S Componentes eletrónicos
Brand: SOCAY
SKU: BZT52C10S
Rating: 5 (113 reviews)

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

BZT52C10S Nome: Diodo de Zener

BZT52C10S Tipo de embalagem: SOD-323

BZT52C10S Dissipação de energia: 200mw

BZT52C10S Vz (Nom.): 10 V

VZ (min.): 9.5V

VZ (máximo): 10.5V

ZZT (máximo): 15Ω

TIC: 5 mA

Destacar:

Diodo SMD Zener de 200 mW

Diodo SMD Zener de 10 V

Informação básica

Lugar de origem: Shenzen, Guangdong, China

Marca: SOCAY

Certificação: REACH,RoHS,ISO

Número do modelo: BZT52C10S

Documento: Folheto PDF do produto

Condições de Pagamento e Envio

Tempo de entrega: 5-8 dias úteis

Galeria

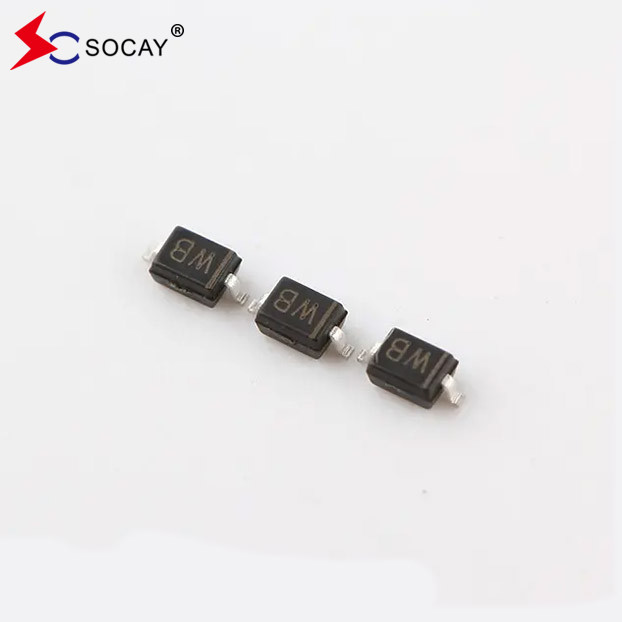

10V 200mW Zener SMD Diodo BZT52C10S Componentes eletrónicos

Descrição de produto

Diodo Zener BZT52C10S 10V 200mW Componentes Eletrônicos em estoque Diodo SMD

Ficha de dados do diodo SMD:BZT52C2V4S~BZT52C75S ((SOD-323)_v2106.1.pdf

Características do diodo SMD:

Controle de tensão constante
Ele tem ampla gama de tensão seleção: de 2,4V a 75V
Pacote SMD fino: SOD-323
Conformidade com a RoHS / Green EMC
Finalização de chumbo de estanho (Sn) fosco

Diodo SMD BZT52C10S Max. Absoluto (TA=25°C):

Parâmetro de diodo SMD	Símbolo	Valor do diodo SMD	Unidades
Dissipação de potência do diodo SMD (nota 1)	P_D	200	mW
Temperatura da junção do diodo SMD	T_J	150	°C
Temperatura de armazenamento do diodo SMD	T_GST	-55 a +150	°C
Corrente máxima do regulador	Eu..._ZM	P_D/ V_Z	mA

Nota1: Dispositivo montado em PCB cerâmico: 7,6 mm x 9,4 mm x 0,87 mm com área de almofada 25 mm2.

Características elétricas do diodo SMD (TA=25°C):

Diodo SMD Número da parte	Diodo SMD Intervalo de tensão Zener (nota 2)			Diodo SMD Impedância máxima de Zener (nota 3)				Corrente de vazamento máxima do diodo SMD (nota 2)
	Diodo SMD V_Z@ Eu_ZT			Diodo SMD Z_ZT@ Eu_ZT		Z_ZK@ Eu_ZK		Eu..._R@ V_R
	N.O. ((V)	Min. ((V)	Max. ((V)	(Ω)	(mA)	(Ω)	(mA)	(μA)	(V)
BZT52C2V4S	2.4	2.20	2.60	100	5.0	600	1.0	50	1.0
BZT52C2V7S	2.7	2.50	2.90	100	5.0	600	1.0	20	1.0
BZT52C3V0S	3.0	2.80	3.20	95	5.0	600	1.0	10	1.0
BZT52C3V3S	3.3	3.10	3.50	95	5.0	600	1.0	5	1.0
BZT52C3V6S	3.6	3.40	3.80	90	5.0	600	1.0	5	1.0
BZT52C3V9S	3.9	3.70	4.10	90	5.0	600	1.0	3	1.0
BZT52C4V3S	4.3	4.00	4.60	90	5.0	600	1.0	3	1.0
BZT52C4V7S	4.7	4.40	5.00	80	5.0	500	1.0	3	2.0
BZT52C5V1S	5.1	4.80	5.40	60	5.0	480	1.0	2	2.0
BZT52C5V6S	5.6	5.20	6.00	40	5.0	400	1.0	1	2.0
BZT52C6V2S	6.2	5.80	6.60	10	5.0	150	1.0	3	4.0
BZT52C6V8S	6.8	6.40	7.20	15	5.0	80	1.0	2	4.0
BZT52C7V5S	7.5	7.00	7.90	15	5.0	80	1.0	1	5.0
BZT52C8V2S	8.2	7.70	8.70	15	5.0	80	1.0	0.7	5.0
BZT52C9V1S	9.1	8.50	9.60	15	5.0	100	1.0	0.5	6.0
BZT52C10S	10	9.40	10.60	20	5.0	150	1.0	0.2	7.0
BZT52C11S	11	10.40	11.60	20	5.0	150	1.0	0.1	8.0
BZT52C12S	12	11.40	12.70	25	5.0	150	1.0	0.1	8.0
BZT52C13S	13	12.40	14.10	30	5.0	170	1.0	0.1	8.0
BZT52C15S	15	13.80	15.60	30	5.0	200	1.0	0.1	10.5
BZT52C16S	16	15.30	17.10	40	5.0	200	1.0	0.1	11.2
BZT52C18S	18	16.80	19.10	45	5.0	225	1.0	0.1	12.6
BZT52C20S	20	18.80	21.20	55	5.0	225	1.0	0.1	14.0
BZT52C22S	22	20.80	23.30	55	5.0	250	1.0	0.1	15.4
BZT52C24S	24	22.80	25.60	70	5.0	250	1.0	0.1	16.8

BZT52C27S	27	25.10	28.90	80	2.0	300	0.5	0.1	18.9
BZT52C30S	30	28.00	32.00	80	2.0	300	0.5	0.1	21.0
BZT52C33S	33	31.00	35.00	80	2.0	325	0.5	0.1	23.1
BZT52C36S	36	34.00	38.00	90	2.0	350	0.5	0.1	25.2
BZT52C39S	39	37.00	41.00	130	2.0	350	0.5	0.1	27.3
BZT52C43S	43	40.00	46.00	100	2.0	700	1.0	0.1	32.0
BZT52C47S	47	44.00	50.00	100	2.0	750	1.0	0.1	35.0
BZT52C51S	51	48.00	54.00	100	2.0	750	1.0	0.1	38.0
BZT52C56S	56	53.20	58.80	200	2.0	400	0.5	0.045	39.2
BZT52C62S	62	58.90	65.10	215	2.0	423	0.5	0.045	43.4
BZT52C68S	68	64.60	71.40	240	2.0	447	0.5	0.045	47.6
BZT52C75S	75	71.25	78.75	255	2.0	470	0.5	0.045	52.5

Nota 2: Pulso de ensaio de curta duração utilizado para minimizar o efeito de autoaquecimento. Nota 3: f=1 kHZ.

Imagem do circuito do diodo SMD SOD-323:

10V 200mW Zener SMD Diodo BZT52C10S Componentes eletrónicos 0

SOD-323 Diodo SMD Esboço e dimensões:

Diodo SOD-323 SMD Quantidade:

Número da parte	Pacote	Transportes marítimos
BZT52C2V4S~BZT52C75S	SOD-323	Tape & Reel 3000 PCS / 7 ′′ Reel
