Name: Diodo Zener BZT52C8V2 SOD-123 Diodo SMD em pacote
Brand: SOCAY
SKU: BZT52C8V2
Rating: 4.9 (104 reviews)

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

BZT52C8V2 Nome: Diodo de Zener

BZT52C8V2 Tipo de embalagem: SOD-123

BZT52C8V2 Dissipação de energia: 350mW

BZT52C8V2 Tensão (Nom.): 8.2V

BZT52C8V2 Tensão (min.): 7.79V

BZT52C8V2 Tensão (máximo): 8.61V

BZT52C8V2 ZZK: 80Ω

BZT52C8V2 IZK: 1mA

Destacar:

Diodo SMD Zener

Diodo Zener Planar

BZT52C8V2

Informação básica

Lugar de origem: Shenzen, Guangdong, China

Marca: SOCAY

Certificação: REACH,RoHS,ISO

Número do modelo: BZT52C8V2

Documento: Folheto PDF do produto

Condições de Pagamento e Envio

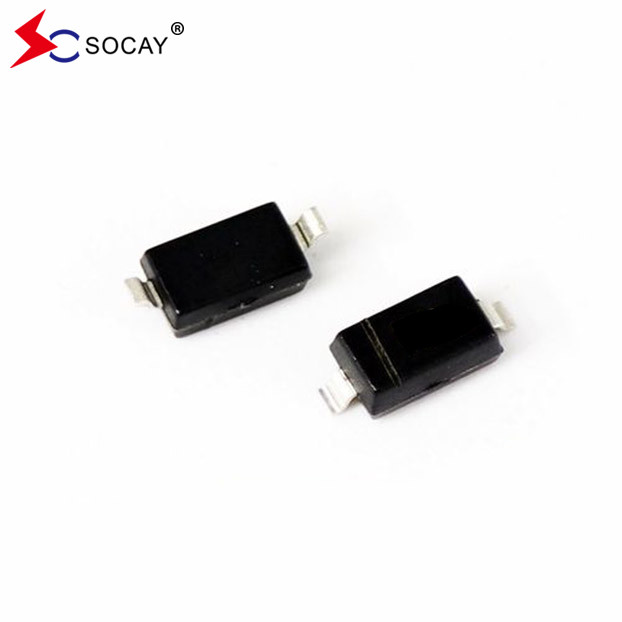

Galeria

Diodo Zener BZT52C8V2 SOD-123 Diodo SMD em pacote

Descrição de produto

Diodo Zener BZT52C8V2 SOD-123 Diodo SMD em pacote

Diodo Zener BZT52C8V2 FOLHA DE DATOS:BZT52C2V4_BZT52C75(SOD-123)_v2204.1.pdf

Diodo Zener BZT52C8V2 Característica distintiva:

É uma construção Planar Die
Dissipação de energia é de 350mW
A tensão Zener: 8,2 V.
O BZT52C8V2 é ideal para processos de montagem automatizados
Livre de chumbo, em conformidade com a RoHS da UE 2.0
Composto de moldagem verde conforme a norma IEC 61249

- Não.

Diodo Zener BZT52C8V2 Data mecânica:

Seu caso: embalagem SOD-123, plástico moldado
Os seus terminais: Soldáveis de acordo com o MIL-STD-750, Método 2026
A sua polaridade: Veja o diagrama abaixo
Peso: 0,0004 onças, 0,01 gramas

Diodo Zener BZT52C8V2 Capacidades máximas (T)_A= 25°C):

Parâmetro de diodo	Símbolo	Valor	Unidades
Dissipação da potência do diodo (nota 1)	P.D.	350	mW
Resistência térmica da junção ao ambiente	RθJA	357	°C/W
Temperatura da junção do diodo	TJ	150	°C
Diodo de armazenamentoTemperatura	TSTG	-55 a +150	°C
Nota1: Dispositivo montado em PCB cerâmico: 7,6 mm x 9,4 mm x 0,87 mm com área de almofada 25 mm2.

Diodo Zener BZT52C8V2 Características elétricas (TA=25°C):

Número da parte	Diodo Zener Faixa de tensão Zener (nota 2)			Diodo Zener Impedância máxima de Zener (nota 3)				Diodo de Zener máximo Corrente de fuga (nota 2)
Diodo Zener	VZ @ IZT			ZZT @ IZT		ZZK @ IZK		IR @ VR
	N.O. ((V)	Min. ((V)	Max. ((V)	(Ω)	(mA)	(Ω)	(mA)	(μA)	(V)
BZT52C2V4	2.4	2.20	2.60	100	5.0	600	1.00	50	1.0
BZT52C2V7	2.7	2.50	2.90	100	5.0	600	1.00	20	1.0
BZT52C3V0	3.0	2.80	3.20	95	5.0	600	1.00	10	1.0
BZT52C3V3	3.3	3.10	3.50	95	5.0	600	1.00	5	1.0
BZT52C3V6	3.6	3.40	3.80	90	5.0	600	1.00	5	1.0
BZT52C3V9	3.9	3.70	4.10	90	5.0	600	1.00	3	1.0
BZT52C4V3	4.3	4.00	4.60	90	5.0	600	1.00	3	1.0
BZT52C4V7	4.7	4.40	5.00	80	5.0	500	1.00	3	2.0
BZT52C5V1	5.1	4.80	5.40	60	5.0	480	1.00	2	2.0
BZT52C5V6	5.6	5.20	6.00	40	5.0	400	1.00	1	2.0
BZT52C6V2	6.2	5.80	6.60	10	5.0	150	1.00	3	4.0
BZT52C6V8	6.8	6.40	7.20	15	5.0	80	1.00	2	4.0
BZT52C7V5	7.5	7.00	7.90	15	5.0	80	1.00	1	5.0
BZT52C8V2	8.2	7.70	8.70	15	5.0	80	1.00	0.7	5.0
BZT52C9V1	9.1	8.60	9.60	15	5.0	100	1.00	0.5	6.0
BZT52C10	10	9.40	10.60	20	5.0	150	1.00	0.2	7.0
BZT52C11	11	10.40	11.60	20	5.0	150	1.00	0.1	8.0
BZT52C12	12	11.40	12.70	25	5.0	150	1.00	0.1	8.0
BZT52C13	13	12.40	14.10	30	5.0	170	1.00	0.1	8.0
BZT52C15	15	13.80	15.60	30	5.0	200	1.00	0.1	10.5
BZT52C16	16	15.30	17.10	40	5.0	200	1.00	0.1	11.2
BZT52C18	18	16.80	19.10	45	5.0	225	1.00	0.1	12.6
BZT52C20	20	18.80	21.20	55	5.0	225	1.00	0.1	14.0
BZT52C22	22	20.80	23.30	55	5.0	250	1.00	0.1	15.4
BZT52C24	24	22.80	25.60	70	5.0	250	1.00	0.1	16.8
BZT52C27	27	25.10	28.90	80	2.0	300	0.50	0.1	18.9

BZT52C30	30	28.00	32.00	80	2.0	300	0.50	0.1	21.0
BZT52C33	33	31.00	35.00	80	2.0	325	0.50	0.1	23.1
BZT52C36	36	34.00	38.00	90	2.0	350	0.50	0.1	25.2
BZT52C39	39	37.00	41.00	130	2.0	350	0.50	0.1	27.3
BZT52C43	43	40.00	46.00	100	5.0	700	1.00	0.1	32.0
BZT52C47	47	44.00	50.00	100	2.0	750	1.00	0.1	35.0
BZT52C51	51	48.00	54.00	100	2.0	750	1.00	0.1	38.0
BZT52C56	56	53.20	58.80	200	2.0	400	0.50	0.1	39.2
BZT52C62	62	58.90	65.10	215	2.0	423	0.50	0.1	43.4
BZT52C68	68	64.60	71.40	240	2.0	447	0.50	0.1	47.6
BZT52C75	75	71.25	78.75	255	2.0	470	0.50	0.1	52.5
Nota 2: Pulso de ensaio de curta duração utilizado para minimizar o efeito de autoaquecimento. Nota 3: f=1 kHZ.

Diagrama de circuito do diodo Zener SOD-123 BZT52C8V2:

Diodo Zener BZT52C8V2 SOD-123 Diodo SMD em pacote 0

Diodo Zener BZT52C8V2 Classificação e curvas de características:

Figueira1. Diodo Zener BZT52C8V2 Curva de redução de potência

Fig. 2. Diodo Zener BZT52C8V2 Capacidade típica de junção

Figueira3. Diodo Zener BZT52C8V2 Desagregação típica de Zener

Figueira4. Diodo Zener BZT52C8V2 Desagregação típica de Zener

Figueira5. Diodo Zener BZT52C8V2 Desagregação típica de Zener

SOD-123 Diodo Zener BZT52C8V2 Esboço ( polegadas (milímetros)):

Diodo Zener BZT52C8V2 SOD-123 Diodo SMD em pacote 6

SOD-123 Diodo Zener BZT52C8V2 Informações de encomenda:

Número de peça do diodo Zener	Pacote de componentes	Quantidade	Opção de embalagem
BZT52C2V4~BZT52C75	SOD-123	10000 PCS	por bobina de plástico de 13"
BZT52C2V4~BZT52C75	SOD-123	3000 PCS	por bobina de plástico de 7"
