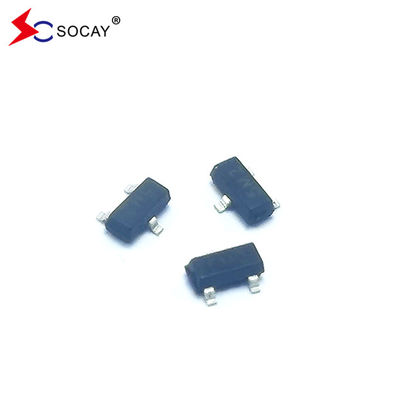

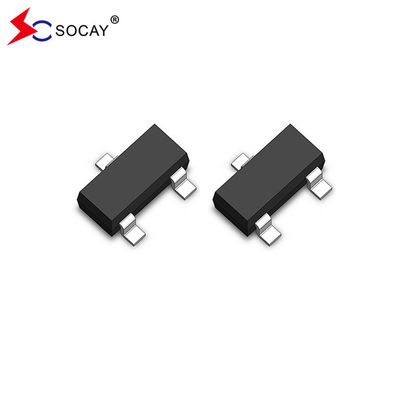

Name: 300 mW SMD Diodo Zener BZX84C9V1 SOT-23 Zener Faixa de tensão 8,5 - 9,6V
Brand: SOCAY
SKU: BZX84C9V1
Rating: 4.9 (100 reviews)

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Nome: Diodo de Zener

Pacote: SOT-23

P ((AV): 300mW

VZ (Nom.): 9.1V

IFSM: 2.0A

ZZT: 15Ω

TIC: 5 mA

Ir: 0.5 μA

Destacar:

Diodo Zener SMD de 300 mW

Diodo SMD Zener 9

6V

Informação básica

Lugar de origem: Shenzen, Guangdong, China

Marca: SOCAY

Certificação: REACH,RoHS,ISO

Número do modelo: BZX84C9V1

Documento: Folheto PDF do produto

Condições de Pagamento e Envio

Tempo de entrega: 5-8 dias úteis

Galeria

300 mW SMD Diodo Zener BZX84C9V1 SOT-23 Zener Faixa de tensão 8,5 - 9,6V

Descrição de produto

300mW SMD Diodo Zener BZX84C9V1 SOT-23 Zener Faixa de tensão 8,5 ~ 9,6V

Diodo SMD Zener DATASHEET:BZX84C2V4~BZX84C75 ((SOT-23)_v2112.1.pdf

Características do diodo SMD Zener:

Construção de matrizes planas
Dissipação de energia de 300 mW
Voltagem Zener de 2,4 V a 75 V
Compatível com a RoHS / Verde EMC

"Método de detecção de emissões de CO2":

Parâmetro	Símbolo	Valor	Unidades
Voltagem máxima para a frente (nota 2) @ IF=10mA	VF	0.9	V
Dispersão de energia (nota 1)	P ((AV)	300	mW
Temperatura de funcionamento e de armazenamento	TJ, TSTG	-55 a +150	°C
Corrente de onda de picos para frente	IFSM	2.0	A
Junção de resistência térmica com ambiente	RJ	357	°C/W
Nota1: válido desde que os terminais do dispositivo sejam mantidos à temperatura ambiente. Nota 2: Ensaiado com pulsos, período = 5 ms, largura de pulso = 300 μs.

Características elétricas do diodo SMD Zener (TA=25°C):

Número da parte	Intervalo de tensão Zener (nota 2)			Impedância máxima de Zener (nota 3)				Corrente de vazamento reversa máxima
	VZ @ IZT			ZZT @ IZT		ZZK @ IZK		IR @ VR
	N.O. ((V)	Min. ((V)	Max. ((V)	(Ω)	(mA)	(Ω)	(mA)	(μA)	(V)
BZX84C2V4	2.4	2.2	2.6	100	5	600	1	50	1
BZX84C2V7	2.7	2.5	2.9	100	5	600	1	20	1
BZX84C3V0	3.0	2.8	3.2	95	5	600	1	10	1
BZX84C3V3	3.3	3.1	3.5	95	5	600	1	5	1
BZX84C3V6	3.6	3.4	3.8	90	5	600	1	5	1
BZX84C3V9	3.9	3.7	4.1	90	5	600	1	3	1
BZX84C4V3	4.3	4.0	4.6	90	5	600	1	3	1
BZX84C4V7	4.7	4.4	5.0	80	5	500	1	3	2
BZX84C5V1	5.1	4.8	5.4	60	5	480	1	2	2
BZX84C5V6	5.6	5.2	6.0	40	5	400	1	1	2
BZX84C6V2	6.2	5.8	6.6	10	5	150	1	3	4
BZX84C6V8	6.8	6.4	7.2	15	5	80	1	2	4
BZX84C7V5	7.5	7.0	7.9	15	5	80	1	1	5
BZX84C8V2	8.2	7.7	8.7	15	5	80	1	0.7	5
BZX84C9V1	9.1	8.5	9.6	15	5	100	1	0.5	6
BZX84C10	10	9.4	10.6	20	5	150	1	0.2	7
BZX84C11	11	10.4	11.6	20	5	150	1	0.1	8
BZX84C12	12	11.4	12.7	25	5	150	1	0.1	8
BZX84C13	13	12.4	14.1	30	5	170	1	0.1	8
BZX84C15	15	13.8	15.6	30	5	200	1	0.1	10.5
BZX84C16	16	15.3	17.1	40	5	200	1	0.1	11.2
BZX84C18	18	16.8	19.1	45	5	225	1	0.1	12.6
BZX84C20	20	18.8	21.2	55	5	225	1	0.1	14.0

Número da parte	Intervalo de tensão Zener (nota 2)			Impedância máxima de Zener (nota 3)				Corrente de vazamento reversa máxima
	VZ @ IZT			ZZT @ IZT		ZZK @ IZK		IR @ VR
	N.O. ((V)	Min. ((V)	Max. ((V)	(Ω)	(mA)	(Ω)	(mA)	(μA)	(V)
BZX84C22	22	20.8	23.3	55	5	250	1	0.1	15.4
BZX84C24	24	22.8	25.6	70	5	250	1	0.1	16.8
BZX84C27	27	25.1	28.9	80	2	300	0.5	0.1	18.9
BZX84C30	30	28.0	32.0	80	2	300	0.5	0.1	21.0
BZX84C33	33	31.0	35.0	80	2	325	0.5	0.1	23.1
BZX84C36	36	34.0	38.0	90	2	350	0.5	0.1	25.2
BZX84C39	39	37.0	41.0	130	2	350	0.5	0.1	27.3
BZX84C43	43	40.0	46.0	100	2	700	1	0.1	32.0
BZX84C47	47	44.0	50.0	170	2	375	1	0.05	32.9
BZX84C51	51	48.0	54.0	180	2	400	1	0.05	35.7
BZX84C62	62	58.0	66.0	215	2	450	0.5	0.05	43.4
BZX84C68	68	64.0	72.0	240	2	1600	0.25	0.05	47.6
BZX84C75	75	70.0	79.0	255	2	1700	0.25	0.05	52.5
Nota 2: Ensaiado com pulsos, período = 5 ms, largura de pulso = 300 μs. Nota 3: f=1 kHZ.

Diagrama de circuito do diodo Zener do SMD SOT-23:
300 mW SMD Diodo Zener BZX84C9V1 SOT-23 Zener Faixa de tensão 8,5 - 9,6V 0

SOT-23 Classificação do diodo de Zener e curvas características:
Figueira1. Características de Zener (V)_ZAté 10 V)

Figueira2. Características de Zener (11Vpara43V)

Figueira3. Coeficientes de temperatura
300 mW SMD Diodo Zener BZX84C9V1 SOT-23 Zener Faixa de tensão 8,5 - 9,6V 3

Figueira4. Corrente de vazamento típica

SOT-23 SMD Diodo Zener Esboço do pacote:

Informações de encomenda do SOT-23 Package SMD Zener Diode

Número da parte	Pacote de componentes	Quantidade
BZX84C2V4~BZX84C75	SOT-23	Tape & Reel 3000 PCS / 7 ′′ Reel

300 mW SMD Diodo Zener BZX84C9V1 SOT-23 Zener Faixa de tensão 8,5 - 9,6V 6
