Name: BZT52C2V4S 200mW Componentes Eletrônicos Diodo Zener 2.4V Serviço BOM
Brand: SOCAY
SKU: BZT52C2V4S
Rating: 4.8 (138 reviews)

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

nome componente: Diodo de Zener

Tipo de embalagem: SOD-323

Dispersão do Poder: 200mw

Voltagem Zener (Nom.): 2.4V

Voltagem de Zener (min.): 2.2V

Voltagem Zener (máximo): 2.6V

ZZT: 100Ω

TIC: 5.0mA

Destacar:

Componentes eletrónicos de 200 mW

2.4V Componentes electrónicos

Diodo BOM Zener 2

Informação básica

Lugar de origem: Shenzen, Guangdong, China

Marca: SOCAY

Certificação: REACH,RoHS,ISO

Número do modelo: BZT52C2V4S

Documento: Folheto PDF do produto

Condições de Pagamento e Envio

Tempo de entrega: 5-8 dias úteis

Galeria

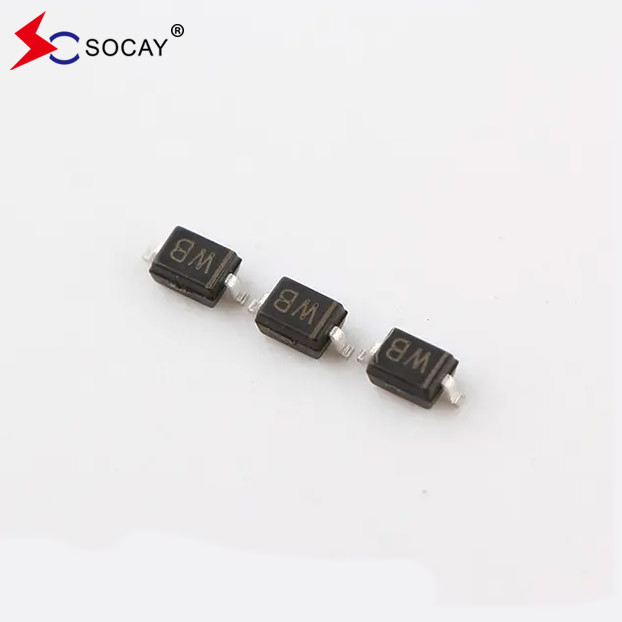

BZT52C2V4S 200mW Componentes Eletrônicos Diodo Zener 2.4V Serviço BOM

Descrição de produto

SOD-323 Pacote Diodo Zener BZT52C2V4S 2.4V 200mW Componentes eletrónicos Serviço BOM

Diodo Zener FOLHA DE DATOS:BZT52C2V4S~BZT52C75S ((SOD-323)_v2106.1.pdf

Características do diodo Zener:

Controle de tensão constante
Seleção de amplitude de tensão de 2,4 V a 75 V
SOD-323 Pacote SMD fino
Compatível com a RoHS / Verde EMC
Finalização de chumbo de estanho (Sn) fosco

Capacidades máximas absolutas do diodo Zener (TA=25°C):

Parâmetro	Símbolo	Valor	Unidades
Dispersão de energia (nota 1)	P_D	200	mW
Temperatura de junção	T_J	150	°C
Temperatura de armazenamento	T_GST	-55 a +150	°C
Corrente máxima do regulador	Eu..._ZM	P_D/ V_Z	mA

Nota1: Dispositivo montado em PCB cerâmico: 7,6 mm x 9,4 mm x 0,87 mm com área de almofada 25 mm2.

Características elétricas do diodo Zener (TA=25°C):

Número da parte	Intervalo de tensão Zener (nota 2)			Impedância máxima de Zener (nota 3)				Corrente máxima de fuga (nota 2)
	V_Z@ Eu_ZT			Z_ZT@ Eu_ZT		Z_ZK@ Eu_ZK		Eu..._R@ V_R
	N.O. ((V)	Min. ((V)	Max. ((V)	(Ω)	(mA)	(Ω)	(mA)	(μA)	(V)
BZT52C2V4S	2.4	2.20	2.60	100	5.0	600	1.0	50	1.0
BZT52C2V7S	2.7	2.50	2.90	100	5.0	600	1.0	20	1.0
BZT52C3V0S	3.0	2.80	3.20	95	5.0	600	1.0	10	1.0
BZT52C3V3S	3.3	3.10	3.50	95	5.0	600	1.0	5	1.0
BZT52C3V6S	3.6	3.40	3.80	90	5.0	600	1.0	5	1.0
BZT52C3V9S	3.9	3.70	4.10	90	5.0	600	1.0	3	1.0
BZT52C4V3S	4.3	4.00	4.60	90	5.0	600	1.0	3	1.0
BZT52C4V7S	4.7	4.40	5.00	80	5.0	500	1.0	3	2.0
BZT52C5V1S	5.1	4.80	5.40	60	5.0	480	1.0	2	2.0
BZT52C5V6S	5.6	5.20	6.00	40	5.0	400	1.0	1	2.0
BZT52C6V2S	6.2	5.80	6.60	10	5.0	150	1.0	3	4.0
BZT52C6V8S	6.8	6.40	7.20	15	5.0	80	1.0	2	4.0
BZT52C7V5S	7.5	7.00	7.90	15	5.0	80	1.0	1	5.0
BZT52C8V2S	8.2	7.70	8.70	15	5.0	80	1.0	0.7	5.0
BZT52C9V1S	9.1	8.50	9.60	15	5.0	100	1.0	0.5	6.0
BZT52C10S	10	9.40	10.60	20	5.0	150	1.0	0.2	7.0
BZT52C11S	11	10.40	11.60	20	5.0	150	1.0	0.1	8.0
BZT52C12S	12	11.40	12.70	25	5.0	150	1.0	0.1	8.0
BZT52C13S	13	12.40	14.10	30	5.0	170	1.0	0.1	8.0
BZT52C15S	15	13.80	15.60	30	5.0	200	1.0	0.1	10.5
BZT52C16S	16	15.30	17.10	40	5.0	200	1.0	0.1	11.2
BZT52C18S	18	16.80	19.10	45	5.0	225	1.0	0.1	12.6
BZT52C20S	20	18.80	21.20	55	5.0	225	1.0	0.1	14.0
BZT52C22S	22	20.80	23.30	55	5.0	250	1.0	0.1	15.4
BZT52C24S	24	22.80	25.60	70	5.0	250	1.0	0.1	16.8

BZT52C27S	27	25.10	28.90	80	2.0	300	0.5	0.1	18.9
BZT52C30S	30	28.00	32.00	80	2.0	300	0.5	0.1	21.0
BZT52C33S	33	31.00	35.00	80	2.0	325	0.5	0.1	23.1
BZT52C36S	36	34.00	38.00	90	2.0	350	0.5	0.1	25.2
BZT52C39S	39	37.00	41.00	130	2.0	350	0.5	0.1	27.3
BZT52C43S	43	40.00	46.00	100	2.0	700	1.0	0.1	32.0
BZT52C47S	47	44.00	50.00	100	2.0	750	1.0	0.1	35.0
BZT52C51S	51	48.00	54.00	100	2.0	750	1.0	0.1	38.0
BZT52C56S	56	53.20	58.80	200	2.0	400	0.5	0.045	39.2
BZT52C62S	62	58.90	65.10	215	2.0	423	0.5	0.045	43.4
BZT52C68S	68	64.60	71.40	240	2.0	447	0.5	0.045	47.6
BZT52C75S	75	71.25	78.75	255	2.0	470	0.5	0.045	52.5

Nota 2: Pulso de ensaio de curta duração utilizado para minimizar o efeito de autoaquecimento. Nota 3: f=1 kHZ.

SOD-323 Pacote Diagrama de circuito do diodo Zener:

BZT52C2V4S 200mW Componentes Eletrônicos Diodo Zener 2.4V Serviço BOM 0

SOD-323 Pacote Dimensões do diodo Zener:

SOD-323 Informações de encomenda do diodo Zener:

Número da parte	Pacote	Transportes marítimos

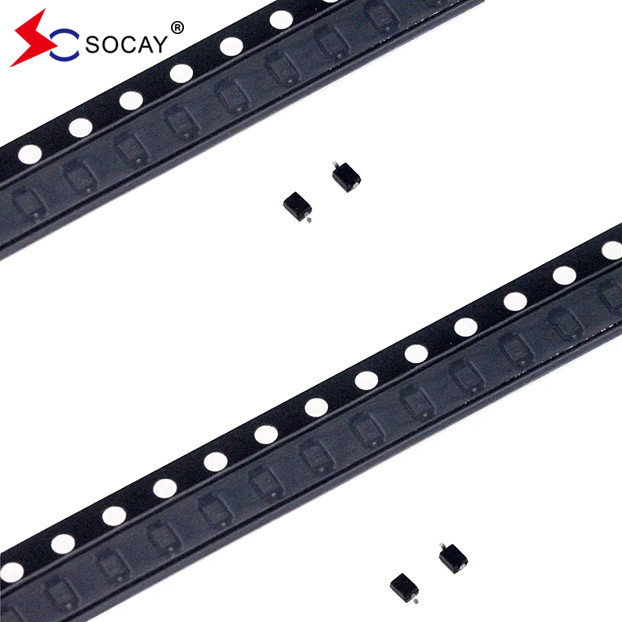

BZT52C2V4S~BZT52C75S	SOD-323	Tape & Reel 3000 PCS / 7 ′′ Reel

BZT52C2V4S 200mW Componentes Eletrônicos Diodo Zener 2.4V Serviço BOM 2
