Name: Supressores de ondas do tiristor montados na superfície TSS P0080SA 2KV sobrecarga de baixa tensão
Brand: SOCAY
SKU: P0080SA
Rating: 5 (162 reviews)

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Ponto: Supressores de ondas de tiristores (TSS)

Tipo de embalagem: DO-214AA/SMB

VDRM (min.): 6V

IDRM: 5 μA

Vs @100V/μS (máximo): 25 V

É (máximo): 800mA

Vt @It=2.2A (máximo): 4V

É (máximo.): 2.2A

Ah (Min.): 50mA

C0 @1MHz,2V Bias (tipo.): 50pF

Destacar:

Supressores de ondulação do tiristor montados na superfície

Supressores de ondas de tiristores 2KV

P0080SA

Informação básica

Lugar de origem: Shenzen, Guangdong, China

Marca: SOCAY

Certificação: REACH,RoHS,ISO

Número do modelo: P0080SA

Documento: Folheto PDF do produto

Condições de Pagamento e Envio

Detalhes da embalagem: Embalagens AMMO a granel

Tempo de entrega: 5-8 dias úteis

Galeria

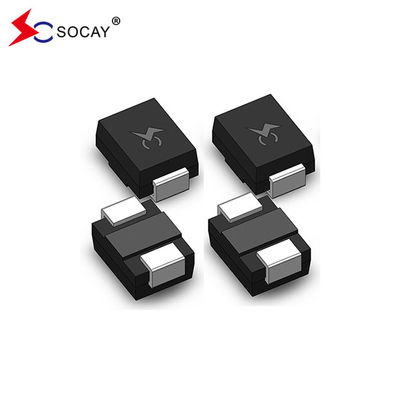

Supressores de ondas do tiristor montados na superfície TSS P0080SA 2KV sobrecarga de baixa tensão

Descrição de produto

P0080SA @10/700μS,2KV Supressores de sobretensão do tiristor montado na superfície (TSS)

Ficha de dados:PXXX0SA_v2103.1.pdf

Número da parte	Marcação	V_DRM@I_DRM= 5μA	VS ① @100V/μS	V_T @I_T=2,2A	Eu..._S	Eu..._T	Eu..._H	C0 2 @ 1MHz, 2V de distorção
		VMin	VMax.	VMax.	mAMax.	AMax.	mAMin	pFtipo
P0080SA	P008A	6	25	4	800	2.2	50	50
P0300SA	P03A	25	40	4	800	2.2	50	70
P0640SA	P06A	58	77	4	800	2.2	150	50
P0720SA	P07A	65	88	4	800	2.2	150	50
P0900SA	P09A	75	98	4	800	2.2	150	45
P1100SA	P11A	90	130	4	800	2.2	150	45
P1300SA	P13A	120	160	4	800	2.2	150	45
P1500SA	P15A	140	180	4	800	2.2	150	40
P1800SA	P18A	170	220	4	800	2.2	150	40
P2300SA	P23A	190	260	4	800	2.2	150	35
P2600SA	P26A	220	300	4	800	2.2	150	35
P3100SA	P31A	275	350	4	800	2.2	150	30
P3500SA	P35A	320	400	4	800	2.2	150	30
Notas: 1 V é medido a 100 KV/s. 2 A capacidade fora de estado é medida em V_DC=2V, V_RMS=1V, f=1MHz.

Supressores de ondas do tiristor montados na superfície TSS P0080SA 2KV sobrecarga de baixa tensão 0

Descrição:

A série PXXX0SA foi concebida para proteger equipamentos de banda larga, tais como modems, cartões de linha, CPE e DSL, de transitorios de sobrevoltagem danificantes.
A série fornece uma solução de montagem de superfície que permite que os equipamentos cumpram as normas regulatórias globais.

Características:

u Sobressalto de baixa tensão

u Baixa tensão em estado de funcionamento

u Não degrada a capacidade de sobrecarga após eventos de sobrecarga múltiplos dentro do limite

u Falha de curto-circuito quando a sobrecarga excede os valores nominais

u Baixa capacidade

Normas globais aplicáveis:

u TIA-968-A

U UIT K.20/21 Nível avançado

U UIT K.20/21 Nível básico

u GR 1089 Edifício Inter

u IEC 6100-4-5

u YD/T 1082

u YD/T 993

u YD/T 950

Parâmetro	Definição
Eu..._S	Corrente de comutação- corrente máxima necessária para a passagem para o estado ligado
Eu..._DRM	Corrente de vazamento- corrente máxima de saída medida em V_DRM
Eu..._H	Corrente de retenção- corrente mínima necessária para manter o estado
Eu..._T	Corrente em estado activo- corrente contínua máxima nominal em estado activo
V_S	Voltagem de comutação- tensão máxima antes da passagem para a posição "on"
V_DRM	Voltagem máxima fora de estado- tensão máxima que pode ser aplicada mantendo-se desligada
V_T	Voltagem em estado activo- tensão máxima medida a corrente nominal em estado activo
C₀	Capacidade fora de estado- capacidade típica medida no estado desligado

Série	2/10 μS¹	8/20 μS¹		10/160 μS¹	10/560 μS¹	10/1000 μS¹	5/310 μS¹	Eu..._TSM 50/60 Hz	di/dt
	2/10 μS²	1.2/50 μS²		10/160 μS²	10/560 μS²	10/1000 μS²	10/700 μS²
	Um minuto.	Um minuto.		Um minuto.	Um minuto.	Um minuto.	AMin	Um minuto.	Amperios/μs máximo
A	150	150		90	50	45	50	20	500
Notas: Forma de onda da corrente em μs Forma de onda da tensão em μs			- Corrente nominal de pulso de pico (I)_PP) é repetitivo e garantido durante toda a vida do produto. - Eu..._PPClassificações aplicáveis na gama de temperaturas de -40oC a +85oC - O dispositivo deve estar inicialmente em equilíbrio térmico com -40°C < T_J< + 150°C

Material de chumbo	Ligação de cobre
Terminar o terminal	100% revestido de estanho mate
Material do corpo	Epoxi reconhecido pela UL que cumpre a classificação de inflamabilidade 94V-0

Número da parte	Pacote de componentes	Quantidade	Embalagem Opção	Especificação da embalagem
Pxxx0SA	DO-214AA	2500	Tape & Reel - 12mm/13′′ de fita	EIA -481 - D

Supressores de ondas do tiristor montados na superfície TSS P0080SA 2KV sobrecarga de baixa tensão 1

Supressores de ondas do tiristor montados na superfície TSS P0080SA 2KV sobrecarga de baixa tensão 2

Supressores de ondas do tiristor montados na superfície TSS P0080SA 2KV sobrecarga de baixa tensão 3

Supressores de ondas do tiristor montados na superfície TSS P0080SA 2KV sobrecarga de baixa tensão 4
