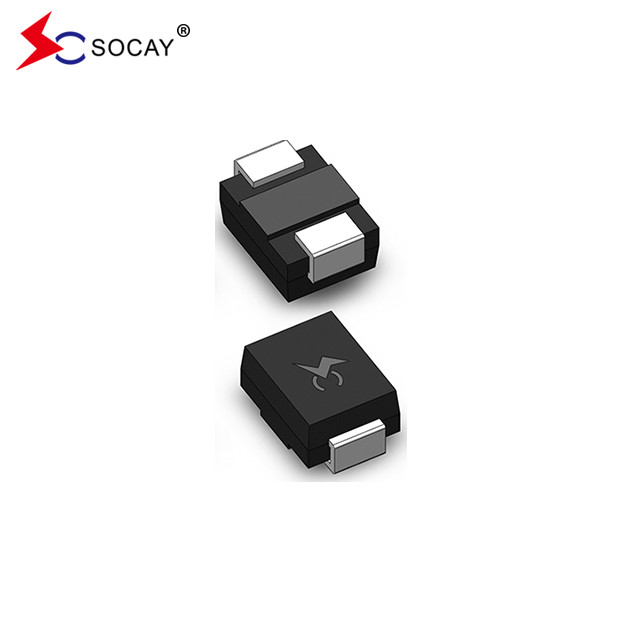

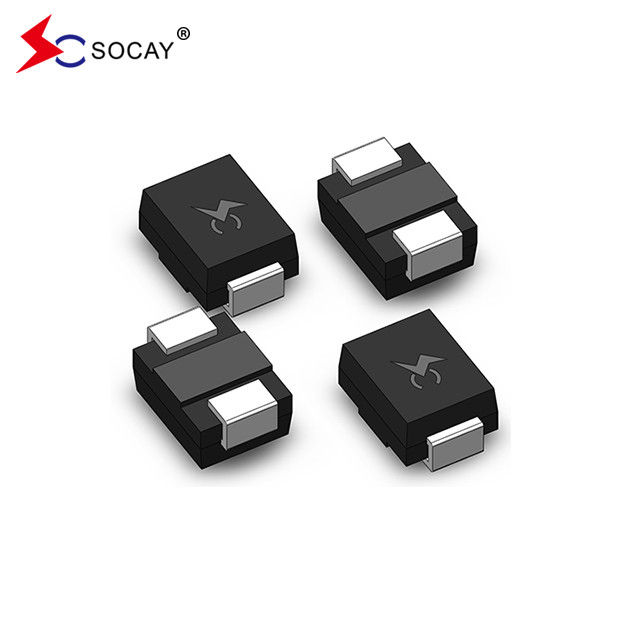

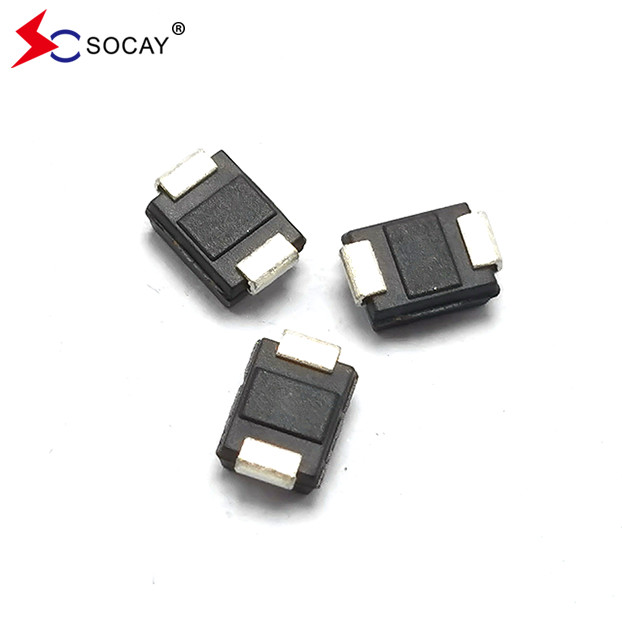

SOCAY P0720SB 4KV Tiristores Supressores de Ondulação Dispositivos de Proteção 150A 65V SMD Tiristores
Ficha de dados:PXXX0SB_v2103.1.pdf
| Número da parte |
Marcação |
VDRM@IDRM= 5μA |
VS ①
@100V/μS
|
VT @IT=2,2A |
Eu...S |
Eu...T |
Eu...H |
C0 2
@ 1MHz, 2V de distorção
|
| |
|
VMin |
VMax. |
VMax. |
mAMax. |
AMax. |
mAMin |
pF tipo |
| P0080SB |
P008B |
6 |
25 |
4 |
800 |
2.2 |
50 |
80 |
| P0300SB |
P03B |
25 |
40 |
4 |
800 |
2.2 |
50 |
80 |
| P0640SB |
P06B |
58 |
77 |
4 |
800 |
2.2 |
150 |
80 |
| P0720SB |
P07B |
65 |
88 |
4 |
800 |
2.2 |
150 |
75 |
| P0900SB |
P09B |
75 |
98 |
4 |
800 |
2.2 |
150 |
70 |
| P1100SB |
P11B |
90 |
130 |
4 |
800 |
2.2 |
150 |
70 |
| P1300SB |
P13B |
120 |
160 |
4 |
800 |
2.2 |
150 |
65 |
| P1500SB |
P15B |
140 |
180 |
4 |
800 |
2.2 |
150 |
65 |
| P1800SB |
P18B |
170 |
220 |
4 |
800 |
2.2 |
150 |
65 |
| P2300SB |
P23B |
190 |
260 |
4 |
800 |
2.2 |
150 |
60 |
| P2600SB |
P26B |
220 |
300 |
4 |
800 |
2.2 |
150 |
60 |
| P3100SB |
P31B |
275 |
350 |
4 |
800 |
2.2 |
150 |
50 |
| P3500SB |
P35B |
320 |
400 |
4 |
800 |
2.2 |
150 |
50 |
| P4200SB |
P42B |
400 |
520 |
4 |
800 |
2.2 |
150 |
40 |
|
Notas:
1 V é medido a 100 KV/s.
2 A capacidade fora de estado é medida em VDC=2V, VRMS=1V, f=1MHz.
|
Descrição:
A série PXXX0SB é projetada para proteger equipamentos de banda larga, como modems, cartões de linha, CPE e DSL, de danos causados por transientes de sobrevoltagem.A série fornece uma solução de montagem de superfície que permite que os equipamentos cumpram as normas regulatórias globais.
Vantagens dos tubos de descarga de semicondutores:
1Antes da avaria, é equivalente a um circuito aberto, a resistência de isolamento é muito grande e a corrente de vazamento é muito pequena;
2Tem características de simetria bidireccional;
3A velocidade de resposta é muito baixa.
4A tensão de ruptura tem uma boa consistência.
Desvantagens dos tubos de descarga de semicondutores:
1Em comparação com os tubos de descarga de cerâmica, o caudal é menor, apenas algumas centenas de A;
2A tensão de ruptura tem apenas determinados valores específicos;
3A capacitância é grande, variando de dezenas a centenas de pF.
Desvantagens dos tubos de descarga de semicondutores:
1Em comparação com os tubos de descarga de cerâmica, o caudal é menor, apenas algumas centenas de A;
2A tensão de ruptura tem apenas determinados valores específicos;
3A capacitância é grande, variando de dezenas a centenas de pF.
| Parâmetro |
Definição |
| Eu...S |
Corrente de comutação- corrente máxima necessária para a passagem para o estado ligado |
| Eu...DRM |
Corrente de vazamento- corrente máxima de saída medida em VDRM |
| Eu...H |
Corrente de retenção- corrente mínima necessária para manter o estado |
| Eu...T |
Corrente em estado activo- corrente contínua máxima nominal em estado activo |
| VS |
Voltagem de comutação- tensão máxima antes da passagem para a posição "on" |
| VDRM |
Voltagem máxima fora de estado- tensão máxima que pode ser aplicada mantendo-se desligada |
| VT |
Voltagem em estado activo- tensão máxima medida a corrente nominal em estado activo |
| C0 |
Capacidade fora de estado- capacidade típica medida no estado desligado |
| Série |
2/10 μS1 |
8/20 μS1 |
10/160 μS1 |
10/560 μS1 |
10/1000 μS1 |
5/310 μS1 |
Eu...TSM
50/60 Hz
|
di/dt |
| |
2/10 μS2 |
1.2/50 μS2 |
10/160 μS2 |
10/560 μS2 |
10/1000 μS2 |
10/700 μS2 |
|
|
| |
Um minuto. |
Um minuto. |
Um minuto. |
Um minuto. |
Um minuto. |
AMin |
Um minuto. |
Amperios/μs máximo |
| B |
250 |
250 |
150 |
100 |
80 |
100 |
30 |
500 |
|
Notas:
- Forma de onda da corrente em μs
- Forma de onda da tensão em μs
|
- Corrente nominal de pulso de pico (I)PP) é repetitivo e garantido durante toda a vida do produto.
- Eu...PPClassificações aplicáveis na gama de temperaturas de -40oC a +85oC
- O dispositivo deve estar inicialmente em equilíbrio térmico com -40°C < TJ< + 150°C
|
| Bloqueio de tensão de alta temperatura |
80% VDRM nominal (VAC Peak) +125°C ou +150°C, material de chumbo Liga de cobre Alta tensão de temperatura Bloqueio 504 ou 1008 horas MIL-STD-750 (Método 1040) JEDEC, JESD22-A-101 |
|
| |
|
|
| Ciclos de temperatura |
-65°C a +150°C, 15 min. de permanência, 10 até 100 ciclos. |
|
| |
|
|
| Temperatura e Umidade Biasadas |
52 VDC (+85°C) 85% RH, 504 até 1008 h. EIA/ JEDEC, JESD22-A-101 |
|
| Armazenamento a alta temperatura |
+ 150°C 1008 h. MIL-STD-750 (Método 1031) JEDEC, JESD22-A-101 |
|
| Armazenamento a baixa temperatura |
-65°C, 1008 horas. |
|
| Choque térmico |
0°C a +100°C, 5 min. de permanência, 10 sec. de transferência, choque térmico 10 ciclos. |
|
| Autoclave (Teste na panela de pressão) |
+121°C, 100%RH, 2 atm, 24 a 168 h. EIA/Teste no fogão) JEDEC, JESD22-A-102 |
|
| Resistência ao calor da solda |
+260°C, 30 s. MIL-STD-750 (Método 2031 |
|
| Nível de sensibilidade à umidade |
85% RH, +85°C, 168 horas, 3 ciclos de refluxo Nível (+260°C Pico). |
|
| Material de chumbo |
Ligação de cobre |
|
| Terminar o terminal |
100% revestido de estanho mate |
|
| Material do corpo |
Epoxi reconhecido pela UL que cumpre a classificação de inflamabilidade 94V-0 |
|
| Número da parte |
Pacote de componentes |
Quantidade |
Embalagem Opção |
Especificação da embalagem |
|
| Pxxx0SB |
DO-214AA |
2500 |
Tape & Reel - 12mm/13′′ de fita |
EIA -481 - D |
|
Características do produto
Excelente capacidade de absorção de ondas transitorias
Resposta rápida à tensão de sobretensão
Elimina a sobrevoltagem causada por transientes em rápido aumento
Tecnologia do silício no estado sólido, não degenerante
Aplicação
Linha de áudio/vídeo
Redes e telecomunicações
Linhas de dados e sistemas de segurança
Portas de série
