Name: Supressores de ondas de tiristores de baixa capacidade TSS Componente semicondutor P0640SB
Brand: SOCAY
SKU: P0640SB
Rating: 4.8 (151 reviews)

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Palavras-chave: DIODOS

Pacote: DO-214AA/SMB

Aplicação: placa de circuito de proteção;

Tipo de montagem: Quantidade de superfície

VDRM (min.): 58V

IDRM: 5 μA

Vs @100V/μS (máximo): 77V

É (máximo): 800mA

Vt @It=2.2A (máximo): 4V

É (máximo.): 2.2A

C0 @1MHz,2V Bias (tipo.): 60 pF

Destacar:

Supressores de sobretensão do tiristor TSS

Supressores de ondas de tiristores de baixa capacidade

P0640SB

Informação básica

Lugar de origem: Shenzen, Guangdong, China

Marca: SOCAY

Certificação: REACH,RoHS,ISO

Número do modelo: P0640SB

Documento: Folheto PDF do produto

Condições de Pagamento e Envio

Detalhes da embalagem: Banda de vídeo, em grande

Tempo de entrega: 1-3 semanas

Galeria

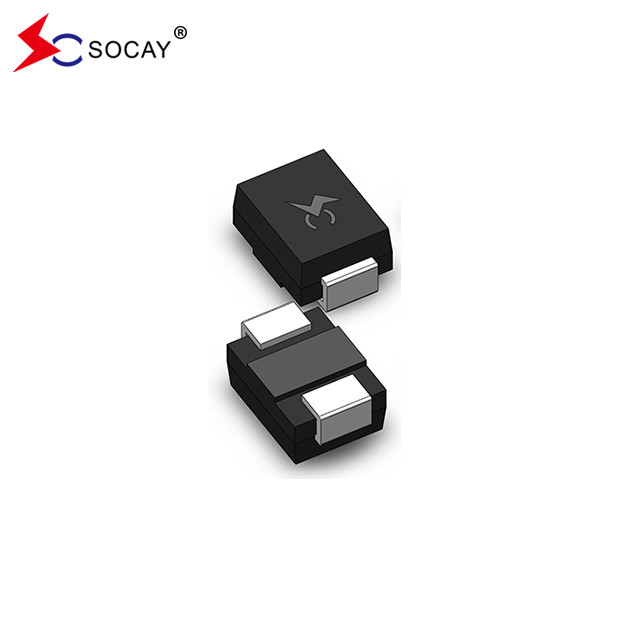

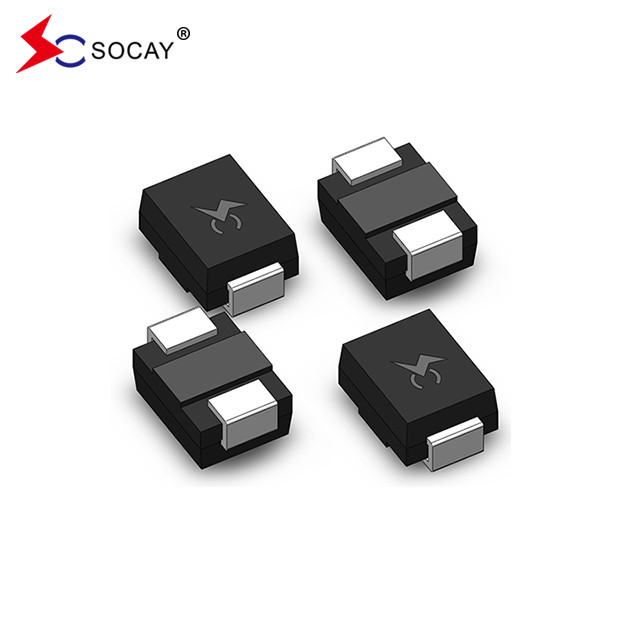

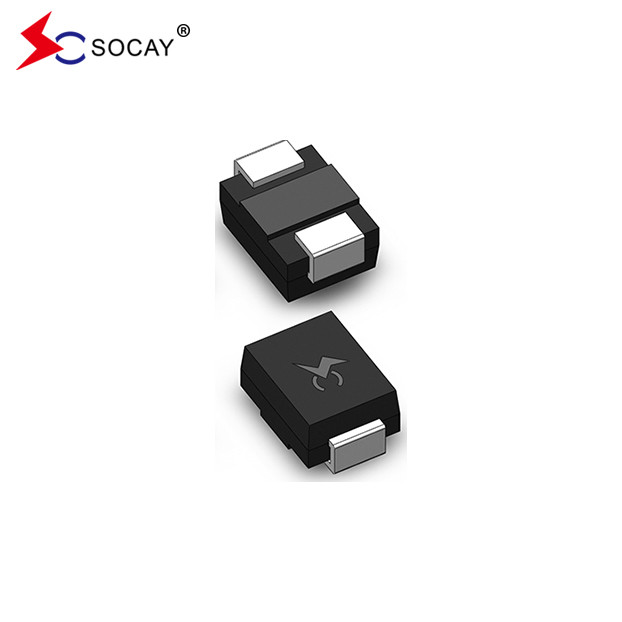

Supressores de ondas de tiristores de baixa capacidade TSS Componente semicondutor P0640SB

Descrição de produto

Supressores de ondas de tiristores de baixa capacidade TSS Componente semicondutor P0640SB

Ficha de dados:PXXX0SB_v2103.1.pdf

Número da parte	Marcação	V_DRM@I_DRM= 5μA	VS ① @100V/μS	V_T @I_T=2,2A	Eu..._S	Eu..._T	Eu..._H	C0 2 @ 1MHz, 2V de distorção
		VMin	VMax.	VMax.	mAMax.	AMax.	mAMin	pF tipo
P0080SB	P008B	6	25	4	800	2.2	50	80
P0300SB	P03B	25	40	4	800	2.2	50	80
P0640SB	P06B	58	77	4	800	2.2	150	80
P0720SB	P07B	65	88	4	800	2.2	150	75
P0900SB	P09B	75	98	4	800	2.2	150	70
P1100SB	P11B	90	130	4	800	2.2	150	70
P1300SB	P13B	120	160	4	800	2.2	150	65
P1500SB	P15B	140	180	4	800	2.2	150	65
P1800SB	P18B	170	220	4	800	2.2	150	65
P2300SB	P23B	190	260	4	800	2.2	150	60
P2600SB	P26B	220	300	4	800	2.2	150	60
P3100SB	P31B	275	350	4	800	2.2	150	50
P3500SB	P35B	320	400	4	800	2.2	150	50
P4200SB	P42B	400	520	4	800	2.2	150	40
Notas: 1 V é medido a 100 KV/s. 2 A capacidade fora de estado é medida em V_DC=2V, V_RMS=1V, f=1MHz.

Supressores de ondas de tiristores de baixa capacidade TSS Componente semicondutor P0640SB 0

Introdução:

Os TSS são caracterizados por uma condução precisa, uma resposta rápida, uma elevada capacidade de absorção de ondas, simetria biaxial e elevada fiabilidade.

Princípio de funcionamento

Quando conectado em paralelo a um circuito e o dispositivo não está se movendo, o valor da resistência é alto e pode ser considerado como um circuito aberto com pouco ou nenhum efeito no circuito.Quando há um pulso anormalQuando a alta tensão anormal desaparece, ela retorna ao seu estado de alta resistência e o circuito funciona normalmente.

Parâmetro	Definição
Eu..._S	Corrente de comutação- corrente máxima necessária para a passagem para o estado ligado
Eu..._DRM	Corrente de vazamento- corrente máxima de saída medida em V_DRM
Eu..._H	Corrente de retenção- corrente mínima necessária para manter o estado
Eu..._T	Corrente em estado activo- corrente contínua máxima nominal em estado activo
V_S	Voltagem de comutação- tensão máxima antes da passagem para a posição "on"
V_DRM	Voltagem máxima fora de estado- tensão máxima que pode ser aplicada mantendo-se desligada
V_T	Voltagem em estado activo- tensão máxima medida a corrente nominal em estado activo
C₀	Capacidade fora de estado- capacidade típica medida no estado desligado

Série	2/10 μS¹	8/20 μS¹		10/160 μS¹	10/560 μS¹	10/1000 μS¹	5/310 μS¹	Eu..._TSM 50/60 Hz	di/dt
	2/10 μS²	1.2/50 μS²		10/160 μS²	10/560 μS²	10/1000 μS²	10/700 μS²
	Um minuto.	Um minuto.		Um minuto.	Um minuto.	Um minuto.	AMin	Um minuto.	Amperios/μs máximo
B	250	250		150	100	80	100	30	500
Notas: Forma de onda da corrente em μs Forma de onda da tensão em μs			- Corrente nominal de pulso de pico (I)_PP) é repetitivo e garantido durante toda a vida do produto. - Eu..._PPClassificações aplicáveis na gama de temperaturas de -40oC a +85oC - O dispositivo deve estar inicialmente em equilíbrio térmico com -40°C < T_J< + 150°C

Bloqueio de tensão de alta temperatura	80% VDRM nominal (VAC Peak) +125°C ou +150°C, Material de Chumbo Liga de Cobre Alta Tensão Temporária Bloqueio 504 ou 1008 horas MIL-STD-750 (Método 1040) JEDEC, JESD22-A-101

Ciclos de temperatura	-65°C a +150°C, 15 min. de duração, 10 até 100 ciclos.

Temperatura e Umidade Biasadas	52 VDC (+85°C) 85% RH, 504 até 1008 h. EIA/ JEDEC, JESD22-A-101
Armazenamento a alta temperatura	+ 150°C 1008 h. MIL-STD-750 (Método 1031) JEDEC, JESD22-A-101
Armazenamento a baixa temperatura	-65°C, 1008 horas.
Choque térmico	0°C a +100°C, 5 min. de permanência, 10 sec. de transferência, choque térmico 10 ciclos.
Autoclave (Teste na panela de pressão)	+121°C, 100%RH, 2 atm, 24 a 168 h. EIA/Teste no fogão) JEDEC, JESD22-A-102
Resistência ao calor da solda	+260°C, 30 s. MIL-STD-750 (Método 2031
Nível de sensibilidade à umidade	85% RH, +85°C, 168 horas, 3 ciclos de refluxo Nível (+260°C Pico).

Material de chumbo	Ligação de cobre
Terminar o terminal	100% revestido de estanho mate
Material do corpo	Epoxi reconhecido pela UL que cumpre a classificação de inflamabilidade 94V-0

Número da parte	Pacote de componentes	Quantidade	Embalagem Opção	Especificação da embalagem
Pxxx0SB	DO-214AA	2500	Tape & Reel - 12mm/13′′ de fita	EIA -481 - D

Supressores de ondas de tiristores de baixa capacidade TSS Componente semicondutor P0640SB 1

Supressores de ondas de tiristores de baixa capacidade TSS Componente semicondutor P0640SB 2

Supressores de ondas de tiristores de baixa capacidade TSS Componente semicondutor P0640SB 3

Supressores de ondas de tiristores de baixa capacidade TSS Componente semicondutor P0640SB 4
