Name: DO-214AA Dispositivos de proteção contra ondas elétricas do tiristor 100A 275V SMD P3100SB 4KV
Brand: SOCAY
SKU: P3100SB
Rating: 4.9 (166 reviews)

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Outro nome: Tubos de tiristores

Impressão: DO-214AA/SMB

Padrão: Quantidade de superfície

VDRM (min.): 275V

IDRM: 5 μA

Vs @100V/μS (máximo): 350V

É (máximo): 800mA

Vt @It=2.2A (máximo): 4V

É (máximo.): 2.2A

Código de data: O mais próximo

Destacar:

Dispositivos de proteção contra ondas elétricas do tiristor 4KV

Dispositivos de protecção contra ondas de tensão do tiristor 100A

P3100SB

Informação básica

Lugar de origem: Shenzen, Guangdong, China

Marca: SOCAY

Certificação: REACH,RoHS,ISO

Número do modelo: P3100SB

Documento: Folheto PDF do produto

Condições de Pagamento e Envio

Detalhes da embalagem: Banda de vídeo, em grande

Tempo de entrega: 1-3 semanas

Galeria

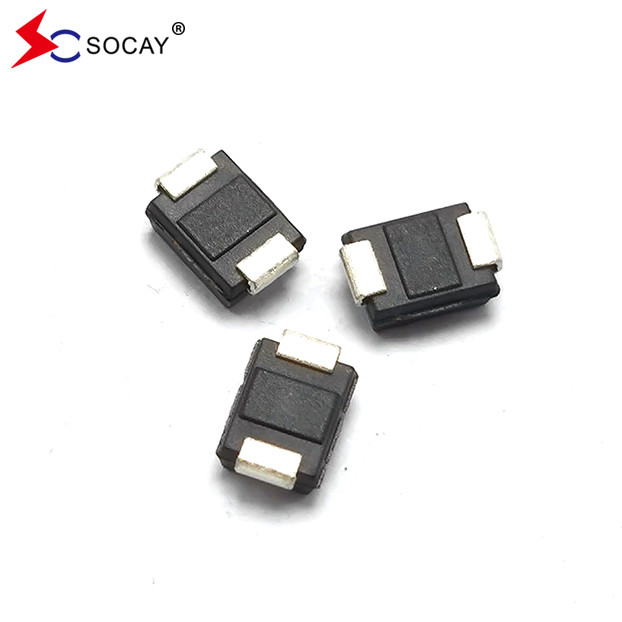

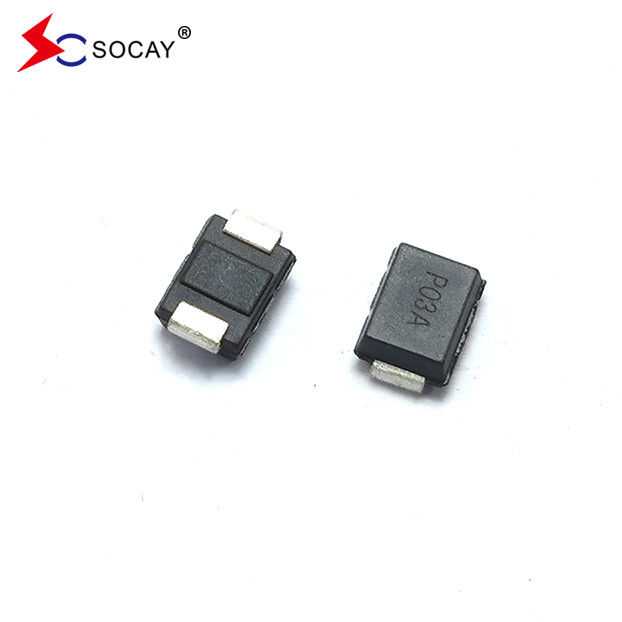

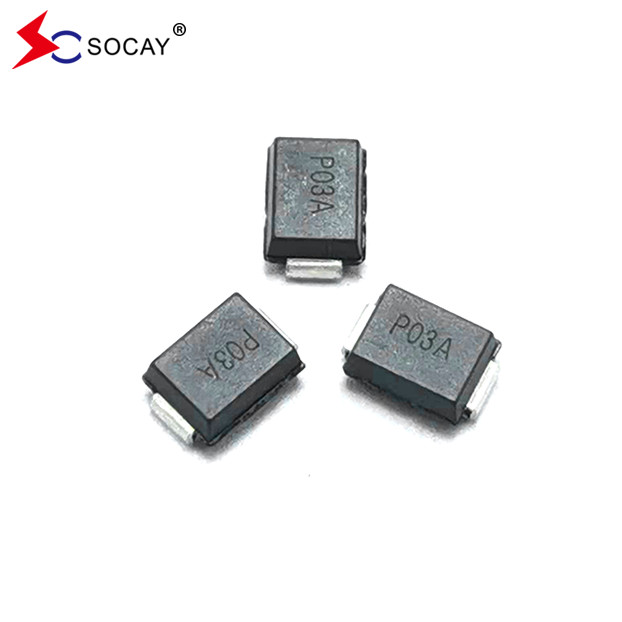

DO-214AA Dispositivos de proteção contra ondas elétricas do tiristor 100A 275V SMD P3100SB 4KV

Descrição de produto

SOCAY P3100SB 4KV DO-214AA P3100SB Dispositivos de proteção contra ondas de tiristor 100A 275V SMD

Ficha de dados:PXXX0SB_v2103.1.pdf

1Método de selecção

1Para conhecer o produto do cliente, tensão de funcionamento, porta de aplicação, nível de proteção.

2"Tensão de estado de ruptura" > tensão de trabalho de CC no circuito.

3"Escolher o valor de capacidade e a taxa de fluxo do dispositivo de acordo com a porta de aplicação e o nível de protecção.

Número da parte	Marcação	V_DRM@I_DRM= 5μA	VS ① @100V/μS	V_T @I_T=2,2A	Eu..._S	Eu..._T	Eu..._H	C0 2 @ 1MHz, 2V de distorção
		VMin	VMax.	VMax.	mAMax.	AMax.	mAMin	pF tipo
P0080SB	P008B	6	25	4	800	2.2	50	80
P0300SB	P03B	25	40	4	800	2.2	50	80
P0640SB	P06B	58	77	4	800	2.2	150	80
P0720SB	P07B	65	88	4	800	2.2	150	75
P0900SB	P09B	75	98	4	800	2.2	150	70
P1100SB	P11B	90	130	4	800	2.2	150	70
P1300SB	P13B	120	160	4	800	2.2	150	65
P1500SB	P15B	140	180	4	800	2.2	150	65
P1800SB	P18B	170	220	4	800	2.2	150	65
P2300SB	P23B	190	260	4	800	2.2	150	60
P2600SB	P26B	220	300	4	800	2.2	150	60
P3100SB	P31B	275	350	4	800	2.2	150	50
P3500SB	P35B	320	400	4	800	2.2	150	50
P4200SB	P42B	400	520	4	800	2.2	150	40
Notas: 1 V é medido a 100 KV/s. 2 A capacidade fora de estado é medida em V_DC=2V, V_RMS=1V, f=1MHz.

Parâmetro	Definição
Eu..._S	Corrente de comutação- corrente máxima necessária para a passagem para o estado ligado
Eu..._DRM	Corrente de vazamento- corrente máxima de saída medida em V_DRM
Eu..._H	Corrente de retenção- corrente mínima necessária para manter o estado
Eu..._T	Corrente em estado activo- corrente contínua máxima nominal em estado activo
V_S	Voltagem de comutação- tensão máxima antes da passagem para a posição "on"
V_DRM	Voltagem máxima fora de estado- tensão máxima que pode ser aplicada mantendo-se desligada
V_T	Voltagem em estado activo- tensão máxima medida a corrente nominal em estado activo
C₀	Capacidade fora de estado- capacidade típica medida no estado desligado

Série	2/10 μS¹	8/20 μS¹		10/160 μS¹	10/560 μS¹	10/1000 μS¹	5/310 μS¹	Eu..._TSM 50/60 Hz	di/dt
	2/10 μS²	1.2/50 μS²		10/160 μS²	10/560 μS²	10/1000 μS²	10/700 μS²
	Um minuto.	Um minuto.		Um minuto.	Um minuto.	Um minuto.	AMin	Um minuto.	Amperios/μs máximo
B	250	250		150	100	80	100	30	500
Notas: Forma de onda da corrente em μs Forma de onda da tensão em μs			- Corrente nominal de pulso de pico (I)_PP) é repetitivo e garantido durante toda a vida do produto. - Eu..._PPClassificações aplicáveis na gama de temperaturas de -40oC a +85oC - O dispositivo deve estar inicialmente em equilíbrio térmico com -40°C < T_J< + 150°C

Bloqueio de tensão de alta temperatura	80% VDRM nominal (VAC Peak) +125°C ou +150°C, Material de Chumbo Liga de Cobre Alta Tensão Temporária Bloqueio 504 ou 1008 horas MIL-STD-750 (Método 1040) JEDEC, JESD22-A-101

Ciclos de temperatura	-65°C a +150°C, 15 min. de duração, 10 até 100 ciclos.

Temperatura e Umidade Biasadas	52 VDC (+85°C) 85% RH, 504 até 1008 h. EIA/ JEDEC, JESD22-A-101
Armazenamento a alta temperatura	+ 150°C 1008 h. MIL-STD-750 (Método 1031) JEDEC, JESD22-A-101
Armazenamento a baixa temperatura	-65°C, 1008 horas.
Choque térmico	0°C a +100°C, 5 min. de permanência, 10 sec. de transferência, choque térmico 10 ciclos.
Autoclave (Teste na panela de pressão)	+121°C, 100%RH, 2 atm, 24 a 168 h. EIA/Teste no fogão) JEDEC, JESD22-A-102
Resistência ao calor da solda	+260°C, 30 s. MIL-STD-750 (Método 2031
Nível de sensibilidade à umidade	85% RH, +85°C, 168 horas, 3 ciclos de refluxo Nível (+260°C Pico).

Material de chumbo	Ligação de cobre
Terminar o terminal	100% revestido de estanho mate
Material do corpo	Epoxi reconhecido pela UL que cumpre a classificação de inflamabilidade 94V-0

Número da parte	Pacote de componentes	Quantidade	Embalagem Opção	Especificação da embalagem
Pxxx0SB	DO-214AA	2500	Tape & Reel - 12mm/13′′ de fita	EIA -481 - D

DO-214AA Dispositivos de proteção contra ondas elétricas do tiristor 100A 275V SMD P3100SB 4KV 0

DO-214AA Dispositivos de proteção contra ondas elétricas do tiristor 100A 275V SMD P3100SB 4KV 1

DO-214AA Dispositivos de proteção contra ondas elétricas do tiristor 100A 275V SMD P3100SB 4KV 2

DO-214AA Dispositivos de proteção contra ondas elétricas do tiristor 100A 275V SMD P3100SB 4KV 3

Perguntas frequentes
Posso pedir uma amostra?
A: Sim, nós damos as boas vindas a ordem de amostra para testar e verificar a qualidade.

E quanto ao tempo de entrega?
A: A amostra precisa de 1 dia, o tempo de produção em massa precisa de 1-2 semanas para quantidade de ordem superior a

Q3. Tem alguma MOQ?
A: MOQ depender do tipo de produto, 1pc para verificação de amostra está disponível

Q4. Como envia as mercadorias e quanto tempo demora a sua chegada?
R: Normalmente enviamos por DHL, UPS, FedEx ou TNT. Geralmente leva 3-5 dias para chegar. Envio aéreo e marítimo também opcional.

Q. Como proceder a uma encomenda?
R: Em primeiro lugar, informe-nos dos seus requisitos ou aplicação.
Em segundo lugar, citamos de acordo com as suas exigências ou as nossas sugestões.
Em terceiro lugar, o cliente confirma as amostras e deposita para encomenda formal.
Em quarto lugar, organizamos a produção.

Q6: Você oferece garantia para os produtos?
R: Sim, oferecemos 2-5 anos de garantia aos nossos produtos.
