Name: Thyristor P2300SB ESD Supressores DO-214AA Semicondutor para Proteção contra sobretensões
Brand: SOCAY
SKU: P2300SB
Rating: 4.5 (167 reviews)

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Nome do produto: Supressores de ondas de tiristores (TSS)

Caso: DO-214AA/SMB

VDRM (min.): 190V

IDRM: 5 μA

Vs @100V/μS (máximo): 260V

É (máximo): 800mA

Vt @It=2.2A (máximo): 4V

É (máximo.): 2.2A

Ah (Min.): 150 MA

C0 @1MHz,2V Bias (tipo.): 60 pF

Destacar:

Supressores ESD de tiristores

Supressores ESD de protecção contra sobretensões

P2300SB

Informação básica

Lugar de origem: Shenzen, Guangdong, China

Marca: SOCAY

Certificação: REACH,RoHS,ISO

Número do modelo: P2300SB

Documento: Folheto PDF do produto

Condições de Pagamento e Envio

Detalhes da embalagem: Banda de vídeo, em grande

Tempo de entrega: 5-8 dias úteis

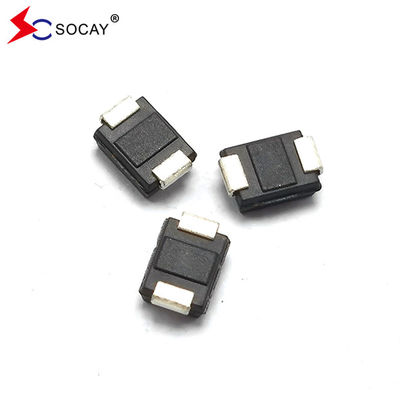

Galeria

Thyristor P2300SB ESD Supressores DO-214AA Semicondutor para Proteção contra sobretensões

Descrição de produto

Thyristor P2300SB Esd Suppressors DO-214AA Semicondutor para Proteção contra Ondas em Stock

Ficha de dados:PXXX0SB_v2103.1.pdf

Número da parte	Marcação	V_DRM@I_DRM= 5μA	VS ① @100V/μS	V_T @I_T=2,2A	Eu..._S	Eu..._T	Eu..._H	C0 2 @ 1MHz, 2V de distorção
		VMin	VMax.	VMax.	mAMax.	AMax.	mAMin	pF tipo
P0080SB	P008B	6	25	4	800	2.2	50	80
P0300SB	P03B	25	40	4	800	2.2	50	80
P0640SB	P06B	58	77	4	800	2.2	150	80
P0720SB	P07B	65	88	4	800	2.2	150	75
P0900SB	P09B	75	98	4	800	2.2	150	70
P1100SB	P11B	90	130	4	800	2.2	150	70
P1300SB	P13B	120	160	4	800	2.2	150	65
P1500SB	P15B	140	180	4	800	2.2	150	65
P1800SB	P18B	170	220	4	800	2.2	150	65
P2300SB	P23B	190	260	4	800	2.2	150	60
P2600SB	P26B	220	300	4	800	2.2	150	60
P3100SB	P31B	275	350	4	800	2.2	150	50
P3500SB	P35B	320	400	4	800	2.2	150	50
P4200SB	P42B	400	520	4	800	2.2	150	40
Notas: 1 V é medido a 100 KV/s. 2 A capacidade fora de estado é medida em V_DC=2V, V_RMS=1V, f=1MHz.

Thyristor P2300SB ESD Supressores DO-214AA Semicondutor para Proteção contra sobretensões 0

Descrição:

A série PXXX0SB é projetada para proteger equipamentos de banda larga, como modems, cartões de linha, CPE e DSL, de danos causados por transientes de sobrevoltagem.A série fornece uma solução de montagem de superfície que permite que os equipamentos cumpram as normas regulatórias globais.

Características:

u Sobressalto de baixa tensão

u Baixa tensão em estado de funcionamento

u Não degrada a capacidade de sobrecarga após eventos de sobrecarga múltiplos dentro do limite

u Falha de curto-circuito quando a sobrecarga excede os valores nominais

u Baixa capacidade

Normas globais aplicáveis:

u TIA-968-A

U UIT K.20/21 Nível avançado

U UIT K.20/21 Nível básico

u GR 1089 Edifício Inter

u IEC 6100-4-5

u YD/T 1082

u YD/T 993

u YD/T 950

Parâmetro	Definição
Eu..._S	Corrente de comutação- corrente máxima necessária para a passagem para o estado ligado
Eu..._DRM	Corrente de vazamento- corrente máxima de saída medida em V_DRM
Eu..._H	Corrente de retenção- corrente mínima necessária para manter o estado
Eu..._T	Corrente em estado activo- corrente contínua máxima nominal em estado activo
V_S	Voltagem de comutação- tensão máxima antes da passagem para a posição "on"
V_DRM	Voltagem máxima fora de estado- tensão máxima que pode ser aplicada mantendo-se desligada
V_T	Voltagem em estado activo- tensão máxima medida a corrente nominal em estado activo
C₀	Capacidade fora de estado- capacidade típica medida no estado desligado

Série	2/10 μS¹	8/20 μS¹		10/160 μS¹	10/560 μS¹	10/1000 μS¹	5/310 μS¹	Eu..._TSM 50/60 Hz	di/dt
	2/10 μS²	1.2/50 μS²		10/160 μS²	10/560 μS²	10/1000 μS²	10/700 μS²
	Um minuto.	Um minuto.		Um minuto.	Um minuto.	Um minuto.	AMin	Um minuto.	Amperios/μs máximo
B	250	250		150	100	80	100	30	500
Notas: Forma de onda da corrente em μs Forma de onda da tensão em μs			- Corrente nominal de pulso de pico (I)_PP) é repetitivo e garantido durante toda a vida do produto. - Eu..._PPClassificações aplicáveis na gama de temperaturas de -40oC a +85oC - O dispositivo deve estar inicialmente em equilíbrio térmico com -40°C < T_J< + 150°C

Bloqueio de tensão de alta temperatura	80% VDRM nominal (VAC Peak) +125°C ou +150°C, Material de Chumbo Liga de Cobre Alta Tensão Temporária Bloqueio 504 ou 1008 horas MIL-STD-750 (Método 1040) JEDEC, JESD22-A-101

Ciclos de temperatura	-65°C a +150°C, 15 min. de duração, 10 até 100 ciclos.

Temperatura e Umidade Biasadas	52 VDC (+85°C) 85% RH, 504 até 1008 h. EIA/ JEDEC, JESD22-A-101
Armazenamento a alta temperatura	+ 150°C 1008 h. MIL-STD-750 (Método 1031) JEDEC, JESD22-A-101
Armazenamento a baixa temperatura	-65°C, 1008 horas.
Choque térmico	0°C a +100°C, 5 min. de permanência, 10 sec. de transferência, choque térmico 10 ciclos.
Autoclave (Teste na panela de pressão)	+121°C, 100%RH, 2 atm, 24 a 168 h. EIA/Teste no fogão) JEDEC, JESD22-A-102
Resistência ao calor da solda	+260°C, 30 s. MIL-STD-750 (Método 2031
Nível de sensibilidade à umidade	85% RH, +85°C, 168 horas, 3 ciclos de refluxo Nível (+260°C Pico).

Material de chumbo	Ligação de cobre
Terminar o terminal	100% revestido de estanho mate
Material do corpo	Epoxi reconhecido pela UL que cumpre a classificação de inflamabilidade 94V-0

Número da parte	Pacote de componentes	Quantidade	Embalagem Opção	Especificação da embalagem
Pxxx0SB	DO-214AA	2500	Tape & Reel - 12mm/13′′ de fita	EIA -481 - D

Thyristor P2300SB ESD Supressores DO-214AA Semicondutor para Proteção contra sobretensões 1

Thyristor P2300SB ESD Supressores DO-214AA Semicondutor para Proteção contra sobretensões 2

Thyristor P2300SB ESD Supressores DO-214AA Semicondutor para Proteção contra sobretensões 3

Thyristor P2300SB ESD Supressores DO-214AA Semicondutor para Proteção contra sobretensões 4
