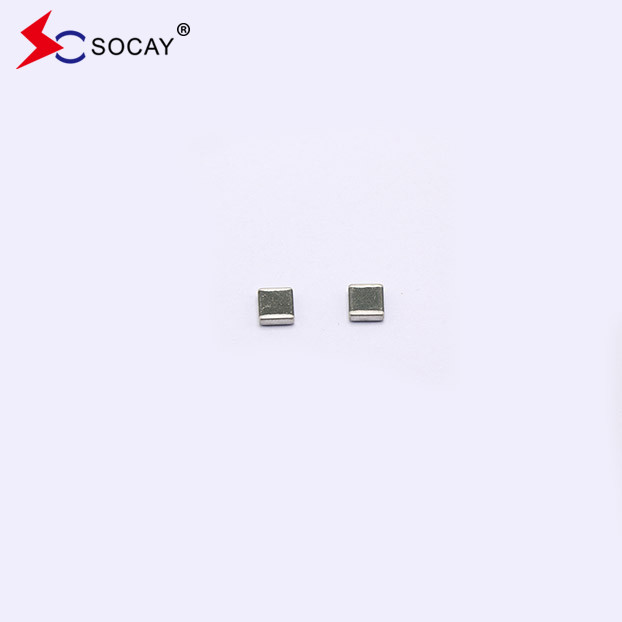

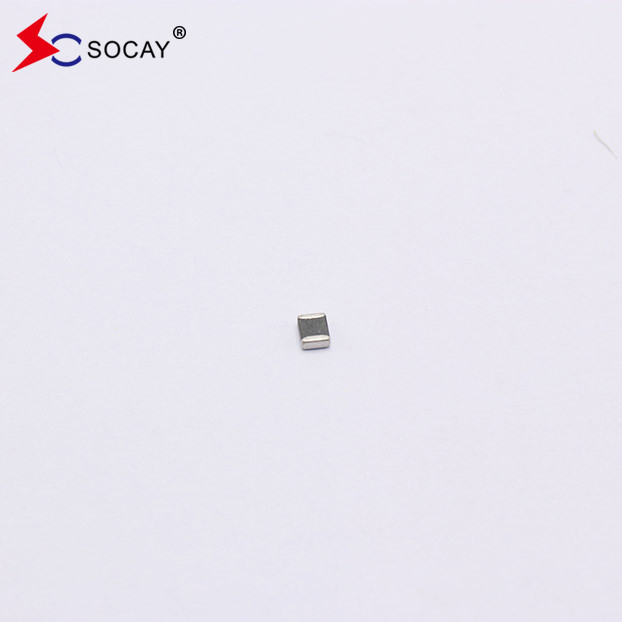

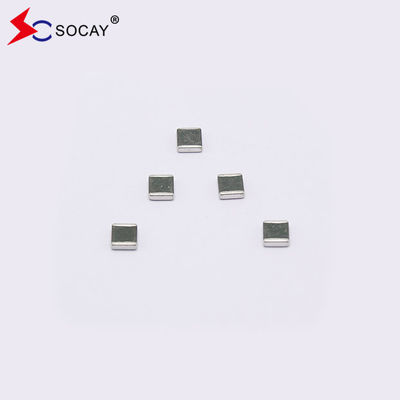

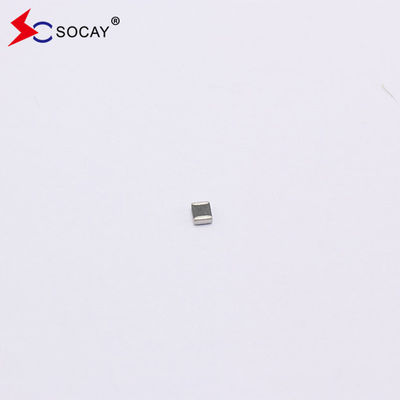

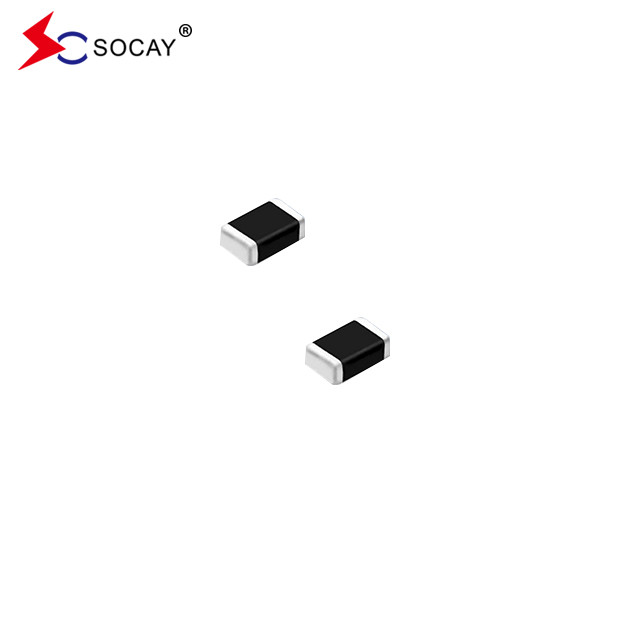

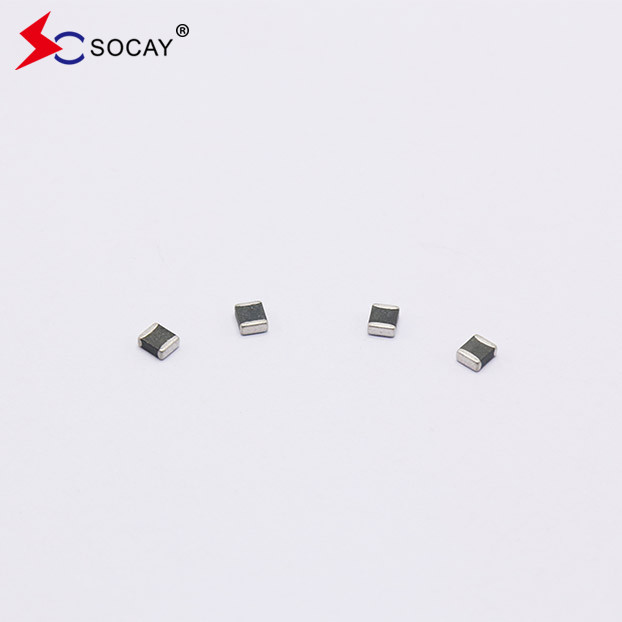

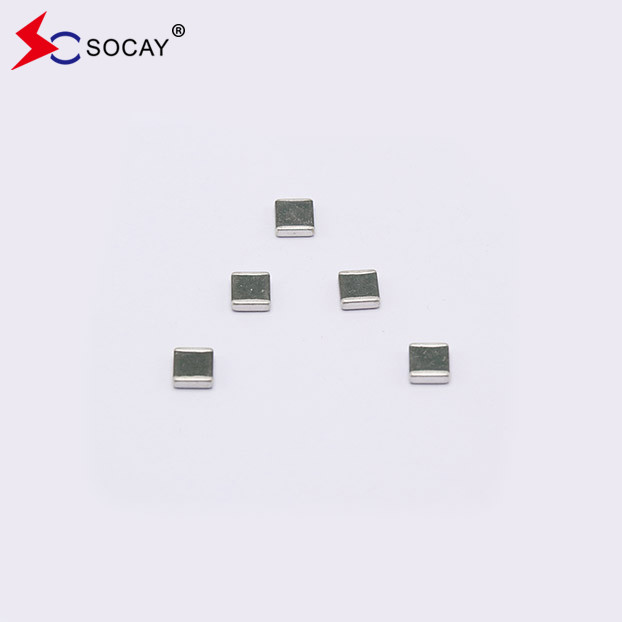

SOCAY Multilayer Chip Varistor SMD0402 Pacote SV0402E5R5G1B Max VDC 5,5 V
Ficha de dados do varistor de chip multicamadas:SV0402E5R5G1B_v89.1.pdf
Descrição:
O multilayer chip Varistor SV0402E5R5G1B é baseado na tecnologia de fabricação multilayer. Estes componentes são projetados para suprimir uma variedade de eventos transitórios,Incluindo as especificadas na IEC 61000-4-2 ou noutras normas utilizadas para a conformidade electromagnética (EMC)O SV0402E5R5G1B é tipicamente aplicado para proteger circuitos integrados e outros componentes no nível da placa de circuito.
Características elétricas(25± 5°C):
| Símbolo |
Número mínimo |
Tipico |
Número máximo |
Unidades |
| VDC |
- Não. |
- Não. |
5.5 |
V |
| VV |
7.6 |
- Não. |
12 |
V |
| VC |
- Não. |
- Não. |
25 |
V |
| CP |
- Não. |
5 |
- Não. |
pF |
VDC ️ Tensão de funcionamento máxima de CC que o varistor pode manter e não exceder 10μA de corrente de fuga.
A tensão de travagem do dispositivo deve ser medida a uma corrente de 1 mA.
Equivalente a VB voltagem de ruptura
VC ️ Corrente máxima de pico através do varistor com forma de onda de 8/20μs e corrente de pulso de 1A.
Capacidade do dispositivo medida com desvio de 0 volts 1Vrms a 1MHz.
Construção e dimensões do varistor de chips de camadas múltiplas:
| Tamanho da EIA (EIAJ) |
0402
(1005)
|
| Símbolo |
Centimetros |
Milímetros |
| L |
0.038±0.005 |
0.96±0.12 |
| W |
0.019±0.003 |
0.48±0.0.07 |
| T |
0.020±0.004 |
0.50±0.10 |
| C |
0.010±0.006 |
0.25±0.15 |
Dados técnicos gerais:
| Temperatura de funcionamento |
-40 ~ + 85oC |
|
| Temperatura de armazenamento |
-40 ~ + 85oC |
|
| Tempo de resposta |
< 1 ns |
|
| Soldabilidade |
245 ± 5oC, 3 ± 1s |
|
| Resistência à lixiviação da solda |
260 ± 5oC, 10 ± 1s |
|
| Condição de armazenamento do pacote |
Temperatura de armazenamento |
5 ~ 40oC |
|
| |
Umidade relativa |
A 65% |
|
| |
Tempo de armazenamento |
12 meses no máximo |
|
Performance ambiental:
| Ponto |
Especificações |
Condição de ensaio |
|
| Bias Umidade |
△VV/ VV≤ ± 10% |
90%RH, 40oC, tensão de trabalho, 1000 horas |
|
| Choque térmico |
△VV/ VV≤ ± 10% |
-40oC a 85oC, ciclo de 30 min, 5 ciclos |
|
| Voltagem de carga total |
△VV/ VV≤ ± 10% |
Tensão de funcionamento, 85oC, 1000 hrs |
|
Quantidade de produtos na embalagem:
|
EIA de tamanho
((AECA)
|
0402
(1005)
|
| Quantidade de embalagem padrão (PCS/rolo) |
10,000 |
