Name: SMD 0805 Chip Varistor Multilayer SV0805N9R0G0A Para Proteção de Circuitos Integrados
Brand: SOCAY
SKU: SV0805N9R0G0A
Rating: 4.9 (139 reviews)

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

nome componente: Chip Varistor Multilayer

Pacote de componentes: SMD0805

Vdc (máximo): 9V

Vv (min.): 10.8v

Vv (máximo): 16.2V

Vc (máximo): 35.6V

Imax: 50A

Vrms (máximo): 6V

Destacar:

SMD 0805 Varistores de chip

Chip Varistors Multicamadas

Informação básica

Lugar de origem: Shenzhen Guangdong China

Marca: SOCAY

Certificação: REACH RoHS ISO

Número do modelo: SV0805N9R0G0A

Documento: Folheto PDF do produto

Condições de Pagamento e Envio

Tempo de entrega: 5-8 dias úteis

Galeria

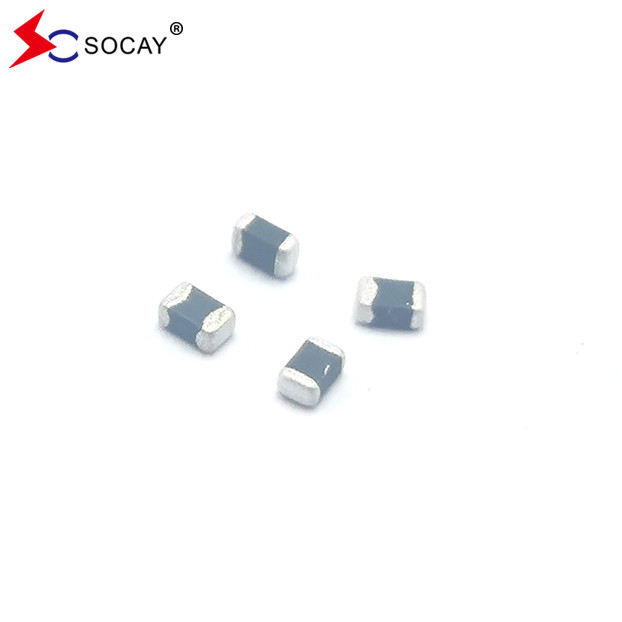

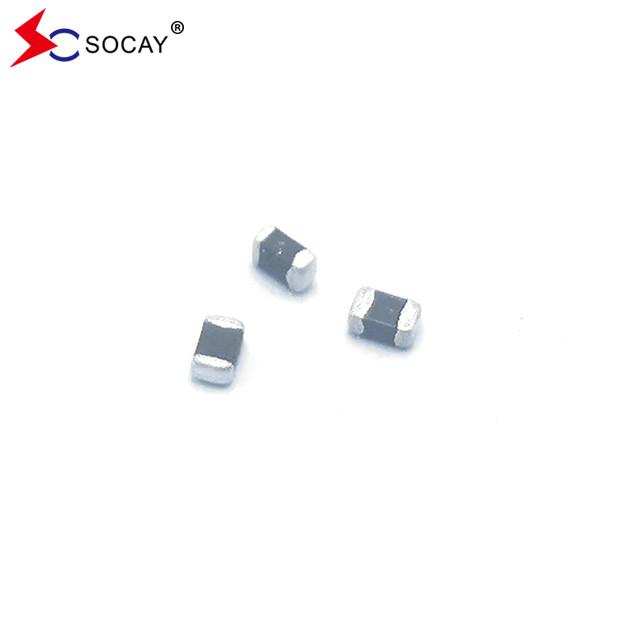

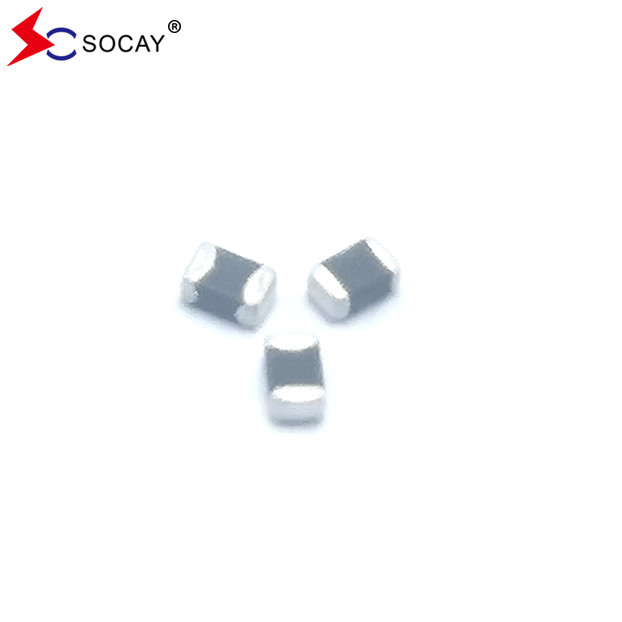

SMD 0805 Chip Varistor Multilayer SV0805N9R0G0A Para Proteção de Circuitos Integrados

Descrição de produto

SMD0805 Chip Varistor SV0805N9R0G0A Tipicamente aplicado para proteger circuitos integrados

Chip Varistor DATASHEET:SV0805N9R0G0A_v2201.1.pdf

Descrição:
O chip Varistor SV0805N9R0G0A baseia-se na tecnologia de fabricação multicamadas.Incluindo as especificadas na IEC 61000-4-2 ou noutras normas utilizadas para a conformidade electromagnética (EMC)O SV0805N9R0G0A é tipicamente aplicado para proteger circuitos integrados e outros componentes no nível da placa de circuito.

Características elétricas do varistor do chip (25± 5°C):

Símbolo	Número mínimo	Tipico	Número máximo	Unidades
VRMS	- Não.	- Não.	6	V
VDC	- Não.	- Não.	9	V
VV	10.8	- Não.	16.2	V
VC	- Não.	- Não.	35.6	V
Imax	- Não.	- Não.	50	A
Wmax	- Não.	- Não.	0.2	J

VRMS - Tensão de funcionamento AC máxima que o varistor pode manter e não exceder a corrente de fuga de 10μA.
VDC - Tensão de funcionamento máxima em corrente contínua que o varistor pode manter e não exceder a corrente de fuga de 10μA.
VV - Tensão através do dispositivo medida a uma corrente de 1 mA.
Equivalente a VB voltagem de ruptura.
VC - Corrente máxima de pico através do varistor com forma de onda de 8/20μs e corrente de pulso de 2A.
Imax - Corrente máxima máxima que pode ser aplicada com forma de onda de 8/20μs sem falha do dispositivo.
Wmax - Energia máxima que pode ser dissipada com a forma de onda de 10/1000μs sem falha do dispositivo.

Características do chip varistor:

Rectângulo, serialização de tamanhos para componentes de montagem de superfície de circuito integrado híbrido ou circuito impresso
Existem muitos materiais de extrusão de elétrodos laterais, particularmente adequados para a tecnologia de montagem de superfície para soldabilidade e resistência ao calor de solda dos requisitos rigorosos
Resposta rápida (< 1s)
Baixa corrente de fuga, baixa tensão de fixação
Adequado para soldagem por refluxo, soldagem por ondas e soldagem manual a ar quente

Aplicações do chip varistor:

Aplicação para placa-mãe, notebook, telefone celular, PDA, dispositivo portátil, DSC, DV, scanner e Set-Top Box... etc.
Adequado para protetores de sobrevoltagem de linha única de pressão, linha de alimentação e baixa frequência.

Construção e dimensões do varistor do chip:
SMD 0805 Chip Varistor Multilayer SV0805N9R0G0A Para Proteção de Circuitos Integrados 0

Tamanho da EIA (EIAJ)	Comprimento (L)		Largura (W)		Espessura (T)
	Centimetros	Milímetros	Centimetros	Milímetros	Centimetros	Milímetros
0805 (2012)	0.079±0.008	2.00±0.20	00,049±0.008	1.25±0.20	0.055 Max.	1.40 Max.

Soldagem IR de chip varistor:

O aquecimento rápido, o aquecimento parcial ou o arrefecimento rápido podem facilmente causar defeito no componente, pelo que é sugerido pré-aquecimento e processo de arrefecimento gradual.A solda por infravermelhos tem os rendimentos mais elevados devido às taxas de aquecimento controladas e aos tempos de soldagem líquida. Certifique-se de que o elemento não é submetido a um gradiente térmico mais acentuado do que 4 graus por segundo. 2 graus por segundo é o gradiente ideal.pré-aquecimento para dentro de 100 graus da temperatura máxima da solda é essencial para minimizar o choque térmico.

Chip Varistor EnvironMental&Teste de fiabilidade:

Características	Método de ensaio e descrição
Armazenamento a alta temperatura	A amostra deve ser submetida a 125 ± 2 °C durante 1000 ± 2 horas num banho termostático sem carga e, em seguida, armazenada a temperatura ambiente e com umidade durante 1 a 2 horas.A variação da tensão do varistor deve ser inferior a 10%.
Ciclo de temperatura	O ciclo de temperatura da temperatura especificada deve ser repetido cinco vezes e, em seguida, armazenado à temperatura ambiente e humidade durante uma a duas horas.A variação da tensão do varistor deve ser inferior a 10% e os danos mecânicos devem ser examinados..	Passo	Temperatura	Período
		1	-40±3°C	30min±3
		2	Temperatura ambiente	1 a 2 horas
		3	125±2°C	30min±3
		4	Temperatura ambiente	1 a 2 horas
Carga de alta temperatura	Após a aplicação contínua da tensão máxima admissível a 85°C durante 1000 horas, a amostra deve ser armazenada a temperatura ambiente e a umidade durante uma ou mais horas,a variação da tensão do varistor deve ser inferior a 10%.
Carga térmica húmida/ Carga de humidade	A amostra deve ser submetida a um ambiente de 40°C,90 a 95% RH e a tensão máxima admissível aplicada durante 1000 horas, sendo depois armazenada a temperatura ambiente e com umidade durante uma ou duas horas.A variação da tensão do varistor deve ser inferior a 10%.
Armazenamento a baixa temperatura	A amostra deve ser submetida a -40°C, sem carga, durante 1000 horas e depois armazenada à temperatura ambiente durante uma ou duas horas.

Quantidade de produtos na embalagem:

EIA de tamanho((AECA)

0805

2012 (em inglês)

Quantidade de embalagem padrão (PCS/rolo)

4,000

O conteúdo de uma caixa:
Série 0805: 6 bobinas / caixa interna

Rótulo e marcação:
O rótulo em papel deve ser estampado no lado visível do rolo e a informação deve indicar o lado direito.

SMD 0805 Chip Varistor Multilayer SV0805N9R0G0A Para Proteção de Circuitos Integrados 1

etiqueta:
