Name: 18VDC Multilayer Chip Varistors Surface Mount SV0402E180G2B SMD Tipo livre de chumbo
Brand: SOCAY
SKU: SV0402E180G2B
Rating: 4.7 (102 reviews)

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Nome: Chip Varistor Multilayer

Pacote: SMD0402

Vdc (máximo): 18V

Vv (min.): 46V

Vv (máximo): 60 V

Vc (máximo): 110 V

Imax: 1A

Cp (tipo): 1PF

Destacar:

18VDC Varistor de chip de camadas múltiplas

Chip multicamadas Varistor livre de chumbo

18VDC Varistores de montagem de superfície

Informação básica

Lugar de origem: Shenzhen Guangdong China

Marca: SOCAY

Certificação: REACH RoHS ISO

Número do modelo: SV0402E180G2B

Documento: Folheto PDF do produto

Condições de Pagamento e Envio

Tempo de entrega: 5-8 dias úteis

Galeria

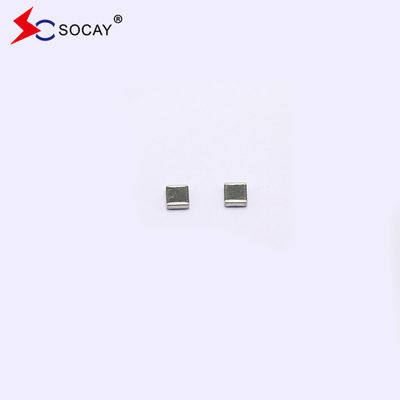

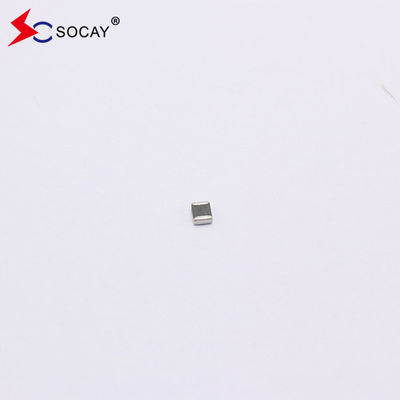

18VDC Multilayer Chip Varistors Surface Mount SV0402E180G2B SMD Tipo livre de chumbo

Descrição de produto

18VDC Superficie Mount Multilayer Varistor SV0402E180G2B SMD Tempo de resposta rápido (< 1ns)

Folha de dados do varistor de várias camadas:SV0402E180G2B_v89.1.pdf

Descrição:

O Varistor Multilayer SV0402E180G2B baseia-se na tecnologia de fabricação Multilayer.Incluindo as especificadas na IEC 61000-4-2 ou noutras normas utilizadas para a conformidade electromagnética (EMC)O SV0402E9R0G0B é tipicamente aplicado para proteger circuitos integrados e outros componentes no nível da placa de circuito.

Circuitos equivalentes:

18VDC Multilayer Chip Varistors Surface Mount SV0402E180G2B SMD Tipo livre de chumbo 0

Características elétricas(25± 5°C):

Símbolo	Número mínimo	Tipico	Número máximo	Unidades
VDC	- Não.	- Não.	9	V
VV	11	- Não.	17	V
VC	- Não.	- Não.	35	V
CP	- Não.	5	- Não.	pF

VDC ️ Tensão de funcionamento máxima de CC que o varistor pode manter e não exceder 10μA de corrente de fuga.

A tensão de travagem do dispositivo deve ser medida a uma corrente de 1 mA.

Equivalente a VB voltagem de ruptura

VC ️ Corrente máxima de pico através do varistor com forma de onda de 8/20μs e corrente de pulso de 1A.

Capacidade do dispositivo medida com desvio de 0 volts 1Vrms a 1MHz.

Características do varistor de várias camadas:

u Tipo livre de chumbo

u chip cerâmico à base de óxido de zinco do tipo SMD

U Isolador sobre revestimento mantém excelente corrente de vazamento baixa e estável

u A terminação do revestimento fornece boas características de solderabilidade

u Tempo de resposta rápido (< 1s)

u Baixa tensão de travagem

u Cumprir a norma IEC61000-4-2

u Baixa capacitância pode satisfazer a proteção contra tensão transitória única de alta velocidade

Aplicações de varistores multicamadas:

u Aplicações de produtos de baixa capacidade para linhas de sinal de alta velocidade, tais como HDMI, DVI, USB, porta IEEE 1394 etc.

u Aplicações normais de produtos de capacidade para portas de entrada/saída (RS232, USB, PS2, VGA, Audio) na placa-mãe e no notebook, na caixa set-top, em MP3 players, em DVD players e em sistemas de docking, etc.

Construção e dimensões do varistor de várias camadas:

Tamanho da EIA (EIAJ)	0402 (1005)
Símbolo	Centimetros	Milímetros
L	0.038±0.005	0.96±0.12
W	0.019±0.003	0.48±0.0.07
T	0.020±0.004	0.50±0.10
C	0.010±0.006	0.25±0.15

Dados técnicos gerais:

Temperatura de funcionamento		-40 ~ + 85oC
Temperatura de armazenamento		-40 ~ + 85oC
Tempo de resposta		< 1 ns
Soldabilidade		245 ± 5oC, 3 ± 1s
Resistência à lixiviação da solda		260 ± 5oC, 10 ± 1s
Condição de armazenamento do pacote	Temperatura de armazenamento	5 ~ 40oC
	Umidade relativa	A 65%
	Tempo de armazenamento	12 meses no máximo

Desempenho ambiental do varistor multicamadas:

Ponto	Especificações	Condição de ensaio
Bias Umidade	△V_V/ V_V≤ ± 10%	90%RH, 40oC, tensão de trabalho, 1000 horas
Choque térmico	△V_V/ V_V≤ ± 10%	-40oC a 85oC, ciclo de 30 min, 5 ciclos
Voltagem de carga total	△V_V/ V_V≤ ± 10%	Tensão de funcionamento, 85oC, 1000 hrs

Dimensão da fita transportadora de varistor de várias camadas:

EIA de tamanho (EIAJ)	0402 (1005)
Símbolo	Centimetros	Milímetros
A	0.315±0.012	8.00±0.30
B	0.138±0.002	3.50±0.05
C	0.069±0.002	1.75±0.05
D0	0.061±0.002	1.55±0.05
P0	0.157±0.004	4.00±0.10
P1	0.079±0.002	2.00±0.05
P2	0.079±0.002	2.00±0.05
W	0.023±0.001	0.59±0.03
L	0.044±0.001	1.12±0.03
T	0.024±0.001	0.60±0.03

Quantidade de produtos na embalagem:

EIA de tamanho

((AECA)

0402

(1005)

Quantidade de embalagem padrão (PCS/rolo)

10,000

18VDC Multilayer Chip Varistors Surface Mount SV0402E180G2B SMD Tipo livre de chumbo 3
