Name: Varistor de chip cerâmico multicamadas SV0402E9R0G0B SMD Varistor de óxido de zinco
Brand: SOCAY
SKU: SV0402E9R0G0B
Rating: 5 (122 reviews)

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Outro nome: Varistor MLV

Tipo de embalagem: SMD0402

Vdc (máximo): 9V

Vv (min.): 11V

Vv (máximo): 17V

Vc (máximo): 35V

Imax: 1A

Cp (tipo): 5pF

Destacar:

Varistor de chip cerâmico de camadas múltiplas

Varistor de chip cerâmico SMD

SMD Varistor de óxido de zinco

Informação básica

Lugar de origem: Shenzhen Guangdong China

Marca: SOCAY

Certificação: REACH RoHS ISO

Número do modelo: SV0402E9R0G0B

Documento: Folheto PDF do produto

Condições de Pagamento e Envio

Tempo de entrega: 5-8 dias úteis

Galeria

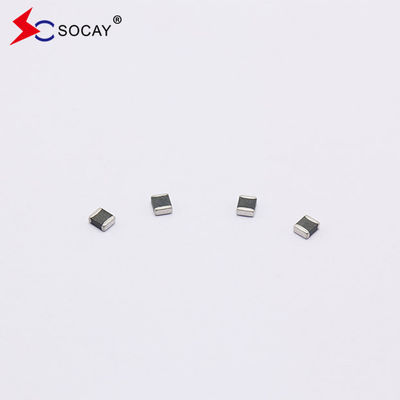

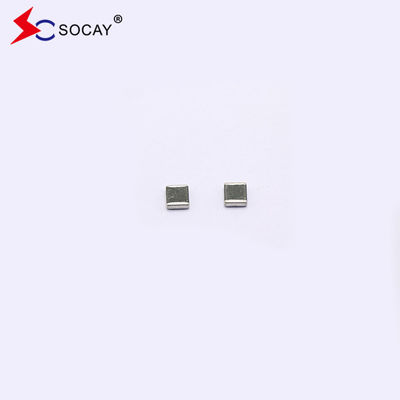

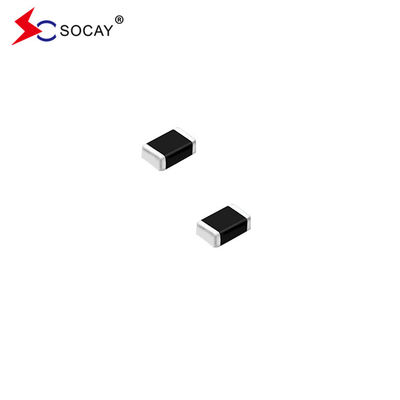

Varistor de chip cerâmico multicamadas SV0402E9R0G0B SMD Varistor de óxido de zinco

Descrição de produto

Chip de Varistor SV0402E9R0G0B tipo SMD, chip cerâmico à base de óxido de zinco

Ficha de dados do varistor de chip multicamadas:SV0402E9R0G0B_v89.1.pdf

Descrição:
O dispositivo de limitação de tensão mais utilizado é o varistor MOV/MLV, que é fabricado principalmente de óxido de zinco e uma variedade de óxidos de traços de metais, que são misturados e moldados.

Características elétricas(25± 5°C):

Símbolo	Número mínimo	Tipico	Número máximo	Unidades
VDC	- Não.	- Não.	9	V
VV	11	- Não.	17	V
VC	- Não.	- Não.	35	V
CP	- Não.	5	- Não.	pF

VDC ️ Tensão de funcionamento máxima de CC que o varistor pode manter e não exceder 10μA de corrente de fuga.
A tensão de travagem do dispositivo deve ser medida a uma corrente de 1 mA.
Equivalente a VB voltagem de ruptura
VC ️ Corrente máxima de pico através do varistor com forma de onda de 8/20μs e corrente de pulso de 1A.
Capacidade do dispositivo medida com desvio de 0 volts 1Vrms a 1MHz.

Aplicações de varistores de chips multicamadas:

Proteção de energia, Comutadores, máquinas POS, detectores de raios, intercomunicadores de edifícios, sistemas de monitorização, cartões de estacionamento, sistemas de transmissão, instrumentação, medidores, produtos de comunicação,Painéis de controlo.

Construção e dimensões do varistor de chips de camadas múltiplas:

Tamanho da EIA (EIAJ)	0402 (1005)
Símbolo	Centimetros	Milímetros
L	0.038±0.005	0.96±0.12
W	0.019±0.003	0.48±0.0.07
T	0.020±0.004	0.50±0.10
C	0.010±0.006	0.25±0.15

Dados técnicos gerais:

Temperatura de funcionamento		-40 ~ + 85oC
Temperatura de armazenamento		-40 ~ + 85oC
Tempo de resposta		< 1 ns
Soldabilidade		245 ± 5oC, 3 ± 1s
Resistência à lixiviação da solda		260 ± 5oC, 10 ± 1s
Condição de armazenamento do pacote	Temperatura de armazenamento	5 ~ 40oC
	Umidade relativa	A 65%
	Tempo de armazenamento	12 meses no máximo

Performance ambiental:

Ponto	Especificações	Condição de ensaio
Bias Umidade	△V_V/ V_V≤ ± 10%	90%RH, 40oC, tensão de trabalho, 1000 horas
Choque térmico	△V_V/ V_V≤ ± 10%	-40oC a 85oC, ciclo de 30 min, 5 ciclos
Voltagem de carga total	△V_V/ V_V≤ ± 10%	Tensão de funcionamento, 85oC, 1000 hrs

Banda portadoraDimensão:

EIA de tamanho (EIAJ)	0402 (1005)
Símbolo	Centimetros	Milímetros
A	0.315±0.012	8.00±0.30
B	0.138±0.002	3.50±0.05
C	0.069±0.002	1.75±0.05
D0	0.061±0.002	1.55±0.05
P0	0.157±0.004	4.00±0.10
P1	0.079±0.002	2.00±0.05
P2	0.079±0.002	2.00±0.05
W	0.023±0.001	0.59±0.03
L	0.044±0.001	1.12±0.03
T	0.024±0.001	0.60±0.03

Quantidade de produtos na embalagem:

EIA de tamanho

((AECA)

0402

(1005)

Quantidade de embalagem padrão (PCS/rolo)

10,000

Varistor de chip cerâmico multicamadas SV0402E9R0G0B SMD Varistor de óxido de zinco 2
