Name: SMD 1210 Tipo Varistor de Chip Multicamadas SV1210N470G0A Varistor de Óxido de Zinco 47V DC
Brand: SOCAY
SKU: SV1210N470G0A
Rating: 5 (153 reviews)

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

nome componente: Chip Varistor Multilayer

Pacote de componentes: SMD1210

Tensão de funcionamento máxima em CC: 47v

Vv (min.): 56.4V

Vv (máximo): 70.5V

Corrente máxima de pico através do varistor: 155 V

Corrente máxima máxima: 250A

Wmax: 0.8J

Destacar:

SMD 1210 Multilayer Chip Varistor

Multilayer Chip Varistor 47V DC

Varistor de óxido de zinco multicamadas

Informação básica

Lugar de origem: Shenzhen Guangdong China

Marca: SOCAY

Certificação: REACH RoHS ISO

Número do modelo: SV1210N470G0A

Documento: Folheto PDF do produto

Condições de Pagamento e Envio

Tempo de entrega: 5-8 dias úteis

Galeria

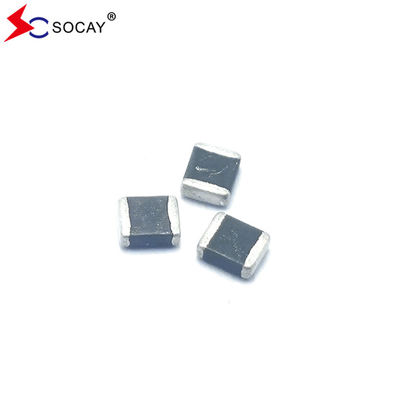

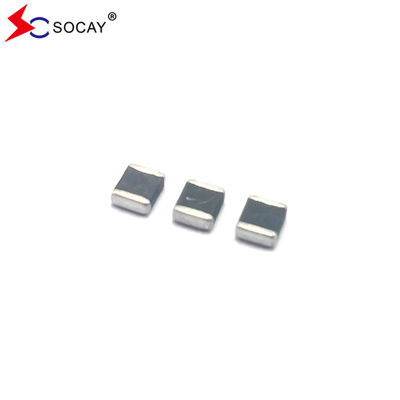

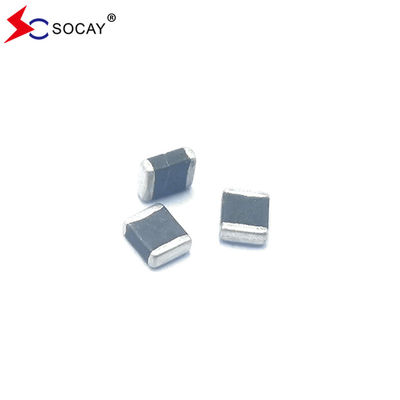

SMD 1210 Tipo Varistor de Chip Multicamadas SV1210N470G0A Varistor de Óxido de Zinco 47V DC

Descrição de produto

1210 Tipo SMD Varistor Óxido de Zinco SV1210N470G0A SOCAY Fornecimento de fábrica original

SMD Varistor de óxido de zincoFicha de dados:SV1210N470G0A_v209.1.pdf

Descrição:
O SMD Varistor SV1210N470G0A de óxido de zinco baseia-se na tecnologia de fabricação multicamadas.Incluindo as especificadas na IEC 61000-4-2 ou noutras normas utilizadas para a conformidade electromagnética (EMC)O SV1210N470G0A é tipicamente aplicado para proteger circuitos integrados e outros componentes no nível da placa de circuito.

SMD Varistor de óxido de zincoCaracterísticas elétricas (25±5°C):

Símbolo	Número mínimo	Tipico	Número máximo	Unidades
VRMS	- Não.	- Não.	37	V
VDC	- Não.	- Não.	47	V
VV	56.4	- Não.	70.5	V
VC	- Não.	- Não.	155	V
Imax	- Não.	- Não.	250	A
Wmax	- Não.	- Não.	0.8	J

VRMS -SMD Varistor de óxido de zincoA tensão de funcionamento AC máxima que o varistor pode manter e não exceder 10μA de corrente de fuga.

VDC - Tensão de funcionamento máxima em corrente contínua que o varistor pode manter e não exceder a corrente de fuga de 10μA.

VV - Tensão através do dispositivo medida a uma corrente de 1 mA.

Equivalente a VB voltagem de ruptura.

VC - Corrente máxima de pico através do varistor com forma de onda de 8/20μs e corrente de pulso de 5A.

Imax - Corrente máxima máxima que pode ser aplicada com forma de onda de 8/20μs sem falha do dispositivo.

Wmax - Energia máxima que pode ser dissipada com a forma de onda de 10/1000μs sem falha do dispositivo.

SMD Varistor de óxido de zincoFEquações:

Rectângulo, serialização de tamanhos para componentes de montagem de superfície de circuito integrado híbrido ou circuito impresso
Existem muitos materiais de extrusão de elétrodos laterais, particularmente adequados para a tecnologia de montagem de superfície para soldabilidade e resistência ao calor de solda dos requisitos rigorosos
Resposta rápida (< 1s)
Baixa corrente de fuga, baixa tensão de fixação
Adequado para soldagem por refluxo, soldagem por ondas e soldagem manual a ar quente

SMD Varistor de óxido de zincoAAplicações:

Aplicação para placa-mãe, notebook, telefone celular, PDA, dispositivo portátil, DSC, DV, scanner e Set-Top Box... etc.
Adequado para protetores de sobrevoltagem de linha única de pressão, linha de alimentação e baixa frequência.

SMD Varistor de óxido de zincoCInstruções e dimensões:
SMD 1210 Tipo Varistor de Chip Multicamadas SV1210N470G0A Varistor de Óxido de Zinco 47V DC 0

Tamanho da EIA (EIAJ)	Comprimento (L)		Largura (W)		Espessura (T)
	Centimetros	Milímetros	Centimetros	Milímetros	Centimetros	Milímetros
1210 (3225)	0.126±0.012	3.20±0.30	0.098±0.012	2.50±0.30	0.098 Max.	2.50 Max.

Dados técnicos gerais:

Temperatura de funcionamento	-55 a 125 °C
Temperatura de armazenamento	-55 a 150°C
Tempo de resposta	< 1 ns
Soldabilidade	245±5°C, 3±1s
Resistência à lixiviação da solda	260±5°C, 10±1s

Recomendações de solda:

Preaquecer
- Sugere-se que a velocidade de elevação da temperatura seja de 2 a 4 °C/s.
- O tempo de pré-aquecimento adequado será de 60 a 120 segundos.
Aquecimento
- Cuidado com o aumento repentino da temperatura, pois pode piorar a capacidade de solda.
- A temperatura do peel deve ser definida no intervalo entre 215 °C e 225 °C.
Refrigeração
- Cuidado com o arrefecimento lento, pois pode provocar a deslocação da posição do componente.

Quantidade de produtos na embalagem:

EIA de tamanho((AECA)

1210

(3225)

Quantidade de embalagem padrão (PCS/rolo)

3,000

SMD 1210 Tipo Varistor de Chip Multicamadas SV1210N470G0A Varistor de Óxido de Zinco 47V DC 2
