Name: 1206 Multilayer Chip Varistor SV1206N220G0A para placa-mãe de notebook
Brand: SOCAY
SKU: SV1206N220G0A
Rating: 4.7 (191 reviews)

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

nome componente: Chip Varistor Multilayer

Pacote de componentes: SMD1206

Tensão de funcionamento máxima em CC: 22V

Vv (min.): 26.4V

Vv (máximo): 33V

Corrente máxima de pico através do varistor: 72 V

Corrente máxima máxima: 100A

Tensão de funcionamento máxima AC: 17V

Destacar:

1206 Varistor de chip de camadas múltiplas

Carregador Multilayer Chip Varistor

Informação básica

Lugar de origem: Shenzhen Guangdong China

Marca: SOCAY

Certificação: REACH RoHS ISO

Número do modelo: SV1206N220G0A

Documento: Folheto PDF do produto

Condições de Pagamento e Envio

Tempo de entrega: 5-8 dias úteis

Galeria

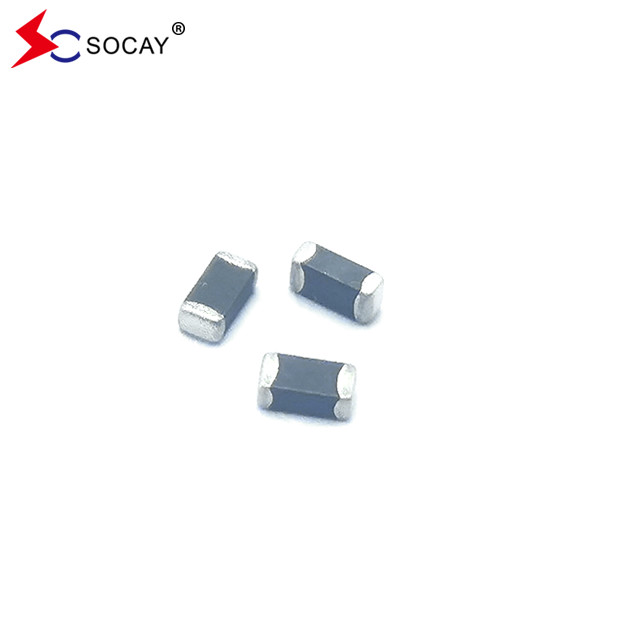

1206 Multilayer Chip Varistor SV1206N220G0A para placa-mãe de notebook

Descrição de produto

1206 Multilayer Chip Varistor SV1206N220G0A Aplicação para placa-mãe, notebook

Varistor de chip de camadas múltiplasFicha de dados:SV1206N220G0A_v209.1.pdf

Descrição:
O multilayer chip Varistor SV1206N220G0A é baseado na tecnologia de fabricação multilayer. Estes componentes são projetados para suprimir uma variedade de eventos transitórios,Incluindo as especificadas na IEC 61000-4-2 ou noutras normas utilizadas para a conformidade electromagnética (EMC)O SV1206N220G0A é tipicamente aplicado para proteger circuitos integrados e outros componentes no nível da placa de circuito.

Varistor de chip de camadas múltiplasCaracterísticas elétricas (25±5°C):

Símbolo	Número mínimo	Tipico	Número máximo	Unidades
VRMS	- Não.	- Não.	17	V
VDC	- Não.	- Não.	22	V
VV	26.4	- Não.	33	V
VC	- Não.	- Não.	72	V
Imax	- Não.	- Não.	100	A
Wmax	- Não.	- Não.	0.5	W

VRMS - Tensão de funcionamento AC máxima que o varistor pode manter e não exceder a corrente de fuga de 10μA.

VDC - Tensão de funcionamento máxima em corrente contínua que o varistor pode manter e não exceder a corrente de fuga de 10μA.

VV - Tensão através do dispositivo medida a uma corrente de 1 mA.

Equivalente a VB voltagem de ruptura.

VC - Corrente máxima de pico através do varistor com forma de onda de 8/20μs e corrente de pulso de 5A.

Imax - Corrente máxima máxima que pode ser aplicada com forma de onda de 8/20μs sem falha do dispositivo.

Wmax - Energia máxima que pode ser dissipada com a forma de onda de 10/1000μs sem falha do dispositivo.

Varistor de chip de camadas múltiplasCaracterísticas:

Rectângulo, serialização de tamanhos para componentes de montagem de superfície de circuito integrado híbrido ou circuito impresso
Existem muitos materiais de extrusão de elétrodos laterais, particularmente adequados para a tecnologia de montagem de superfície para soldabilidade e resistência ao calor de solda dos requisitos rigorosos
Resposta rápida (< 1s)
Baixa corrente de fuga, baixa tensão de fixação
Adequado para soldagem por refluxo, soldagem por ondas e soldagem manual a ar quente

Varistor de chip de camadas múltiplasAplicações:

Aplicação para placa-mãe, notebook, telefone celular, PDA, dispositivo portátil, DSC, DV, scanner e Set-Top Box... etc.
Adequado para protetores de sobrevoltagem de linha única de pressão, linha de alimentação e baixa frequência.

Varistor de chip de camadas múltiplas Construção e dimensões:

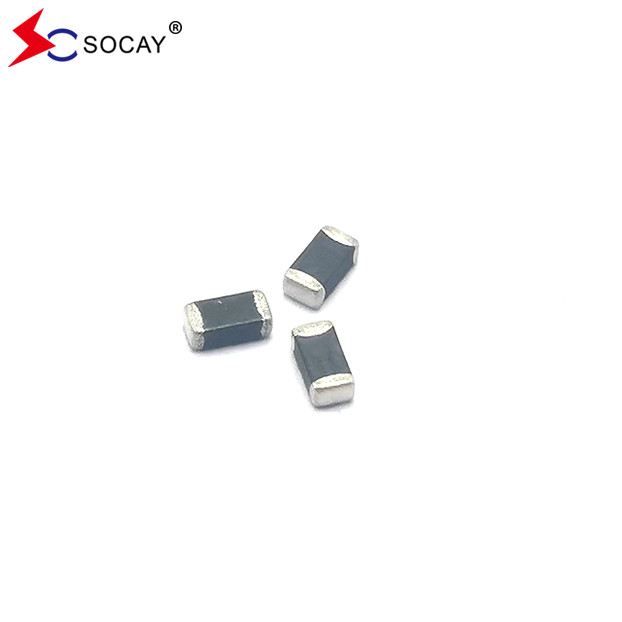

1206 Multilayer Chip Varistor SV1206N220G0A para placa-mãe de notebook 0

Tamanho da EIA (EIAJ)	Comprimento (L)		Largura (W)		Espessura (T)
	Centimetros	Milímetros	Centimetros	Milímetros	Centimetros	Milímetros
1206 (3216)	0.126±0.012	3.20±0.30	0.063±0.012	1.60±0.30	0.071 Max.	1.80 Max.

Varistor de chip de camadas múltiplas Soldagem IR:

O aquecimento rápido, o aquecimento parcial ou o arrefecimento rápido podem facilmente causar defeito no componente, pelo que é sugerido pré-aquecimento e processo de arrefecimento gradual.A solda por infravermelhos tem os rendimentos mais elevados devido às taxas de aquecimento controladas e aos tempos de soldagem líquida. Certifique-se de que o elemento não é submetido a um gradiente térmico mais acentuado do que 4 graus por segundo. 2 graus por segundo é o gradiente ideal.pré-aquecimento para dentro de 100 graus da temperatura máxima da solda é essencial para minimizar o choque térmico.

Recomendações de solda:

Preaquecer
- Sugere-se que a velocidade de elevação da temperatura seja de 2 a 4 °C/s.
- O tempo de pré-aquecimento adequado será de 60 a 120 segundos.
Aquecimento
- Cuidado com o aumento repentino da temperatura, pois pode piorar a capacidade de solda.
- A temperatura do peel deve ser definida no intervalo entre 215 °C e 225 °C.
Refrigeração
- Cuidado com o arrefecimento lento, pois pode provocar a deslocação da posição do componente.

Varistor de chip de camadas múltiplas Ambiente&Teste de fiabilidade:

Características	Método de ensaio e descrição
Armazenamento a alta temperatura	A amostra deve ser submetida a 125 ± 2 °C durante 1000 ± 2 horas num banho termostático sem carga e, em seguida, armazenada a temperatura ambiente e com umidade durante 1 a 2 horas.A variação da tensão do varistor deve ser inferior a 10%.
Ciclo de temperatura	O ciclo de temperatura da temperatura especificada deve ser repetido cinco vezes e, em seguida, armazenado à temperatura ambiente e humidade durante uma a duas horas.A variação da tensão do varistor deve ser inferior a 10% e os danos mecânicos devem ser examinados..	Passo	Temperatura	Período
		1	-40±3°C	30min±3
		2	Temperatura ambiente	1 a 2 horas
		3	125±2°C	30min±3
		4	Temperatura ambiente	1 a 2 horas
Carga de alta temperatura	Após a aplicação contínua da tensão máxima admissível a 85°C durante 1000 horas, a amostra deve ser armazenada a temperatura ambiente e a umidade durante uma ou mais horas,a variação da tensão do varistor deve ser inferior a 10%.
Carga térmica húmida/ Carga de humidade	A amostra deve ser submetida a um ambiente de 40°C,90 a 95% RH e a tensão máxima admissível aplicada durante 1000 horas, sendo depois armazenada a temperatura ambiente e com umidade durante uma ou duas horas.A variação da tensão do varistor deve ser inferior a 10%.
Armazenamento a baixa temperatura	A amostra deve ser submetida a -40°C, sem carga, durante 1000 horas e depois armazenada à temperatura ambiente durante uma ou duas horas.

Quantidade de produtos na embalagem:

EIA de tamanho((AECA)

1206

(3216)

Quantidade de embalagem padrão (PCS/rolo)

3,000

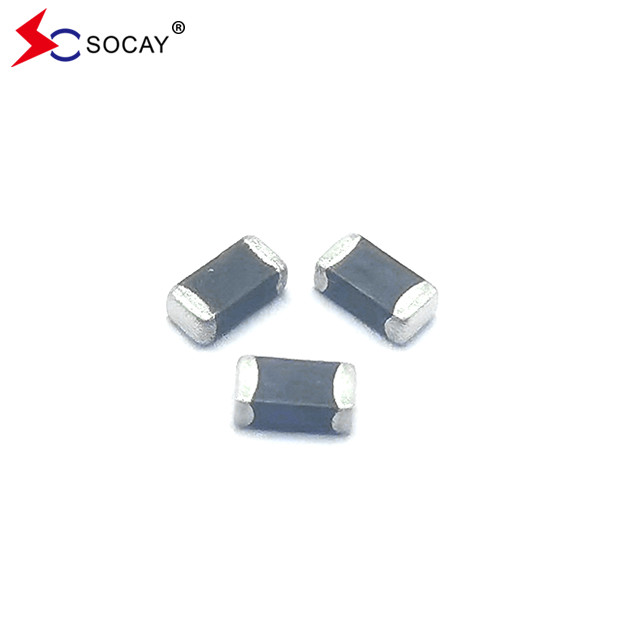

1206 Multilayer Chip Varistor SV1206N220G0A para placa-mãe de notebook 2
