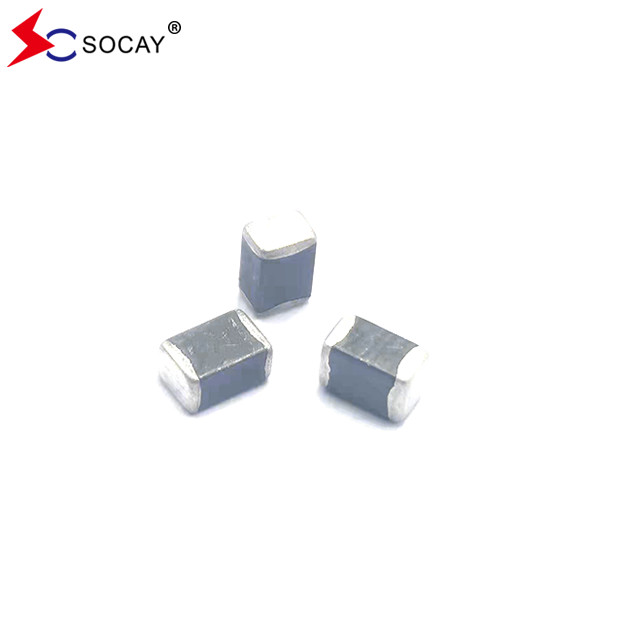

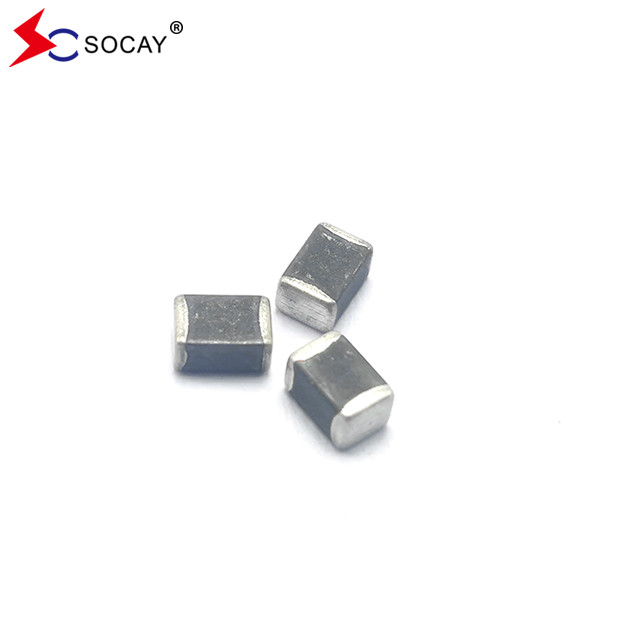

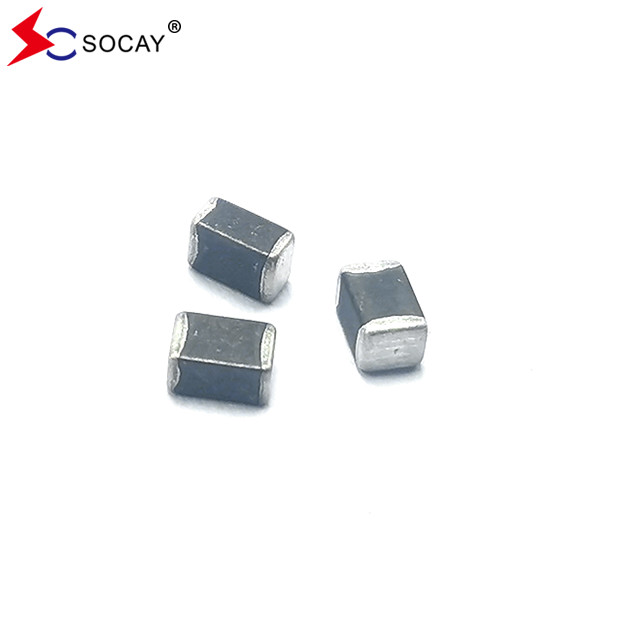

Fábrica original SOCAY Multilayer Chip Varistor SV1812H471G0A 1812 Série 385VDC
Multilayer Chip Varistor DATASHEET:SV1812H471G0A_v209.1.pdf
Descrição:
O multilayer chip varistor SV1812H471G0A baseia-se na tecnologia de fabricação multilayer.Incluindo as especificadas na IEC 61000-4-2 ou noutras normas utilizadas para a conformidade electromagnética (EMC)O SV1812H471G0A é tipicamente aplicado para proteger circuitos integrados e outros componentes no nível da placa de circuito.
Classificação:
SMD:0402,0603,0805,1206,1210,1812,2220
DIP: 5D, 7D, 10D, 14D, 20D, 25D, 32D
Corrente:1A~15KA
Quanto menor o tamanho, menor o preço.
Quanto menor a capacidade, maior o tamanho.
Quanto maior o rendimento, mais caro.
Quanto maior a tensão, mais grosso o tubo.
Tempo de resposta ≤ 10 NS
Varistor de chip de camadas múltiplasCaracterísticas elétricas (25±5°C):
| Símbolo |
Número mínimo |
Tipico |
Número máximo |
Unidades |
| VRMS |
- Não. |
- Não. |
300 |
V |
| VDC |
- Não. |
- Não. |
385 |
V |
| VV |
423 |
- Não. |
517 |
V |
| VC |
- Não. |
- Não. |
810 |
V |
| Imax |
- Não. |
- Não. |
400 |
A |
| Wmax |
- Não. |
- Não. |
2.3 |
J |
VRMS - Tensão de funcionamento AC máxima que o varistor pode manter e não exceder a corrente de fuga de 10μA.
VDC - Tensão de funcionamento máxima em corrente contínua que o varistor pode manter e não exceder a corrente de fuga de 10μA.
VV - Tensão através do dispositivo medida a uma corrente de 1 mA.
Equivalente a VB voltagem de ruptura.
VC - Corrente máxima de pico através do varistor com forma de onda de 8/20μs e corrente de pulso de 10A.
Imax - Corrente máxima máxima que pode ser aplicada com forma de onda de 8/20μs sem falha do dispositivo.
Varistor de chip de camadas múltiplasCInstruções e dimensões:
| Tamanho da EIA (EIAJ) |
Comprimento (L) |
Largura (W) |
Espessura (T) |
| |
Centimetros |
Milímetros |
Centimetros |
Milímetros |
Centimetros |
Milímetros |
| 1812 (4532) |
0.177±0.016 |
4.50±0.40 |
0.126±0.012 |
3.20±0.30 |
0.134 Max. |
3.40 Max. |
Dados técnicos gerais:
| Temperatura de funcionamento |
-55 a 125 °C |
| Temperatura de armazenamento |
-55 a 150°C |
| Tempo de resposta |
< 1 ns |
| Soldabilidade |
245±5°C, 3±1s |
| Resistência à lixiviação da solda |
260±5°C, 10±1s |
Recomendações de solda:
Quantidade de produtos na embalagem:
| EIA de tamanho((AECA) |
1812
(4532)
|
| Quantidade de embalagem padrão (PCS/rolo) |
1,000 |
Aplicação
Proteção de energia, Comutadores, máquinas POS, detectores de raios, intercomunicadores de edifícios, sistemas de monitorização, cartões de estacionamento, sistemas de transmissão, instrumentação, medidores, produtos de comunicação,Painéis de controlo.
