Name: SMD 0603 Varistor SV0603N300G0A de montagem de superfície para notebook
Brand: SOCAY
SKU: SV0603N300G0A
Rating: 5 (107 reviews)

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Nome: Chip Varistor Multilayer

Pacote: SMD0603

Vdc (máximo): 30V

Vv (min.): 36 V

Vv (máximo): 45V

Vc (máximo): 99 V

Imax: 30A

Vrms (máximo): 25 V

Destacar:

SMD 0603 Varistor montado na superfície

Notebook Superfície Monte Varistor

Informação básica

Lugar de origem: Shenzhen Guangdong China

Marca: SOCAY

Certificação: REACH RoHS ISO

Número do modelo: SV0603N300G0A

Documento: Folheto PDF do produto

Condições de Pagamento e Envio

Tempo de entrega: 5-8 dias úteis

Galeria

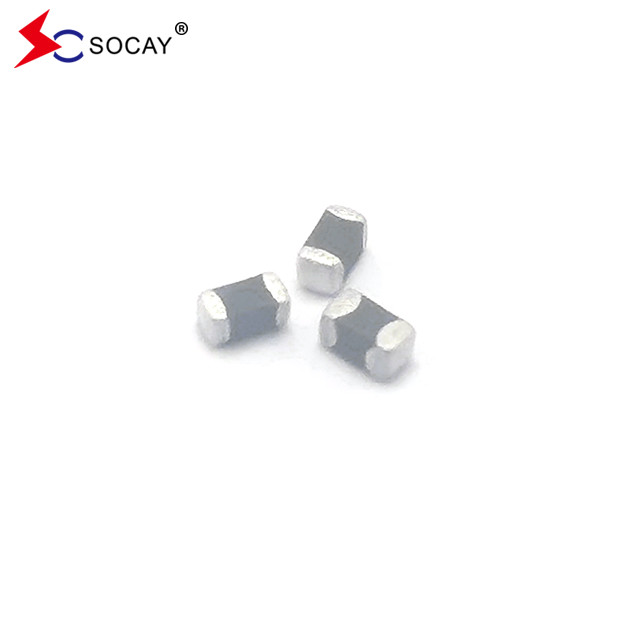

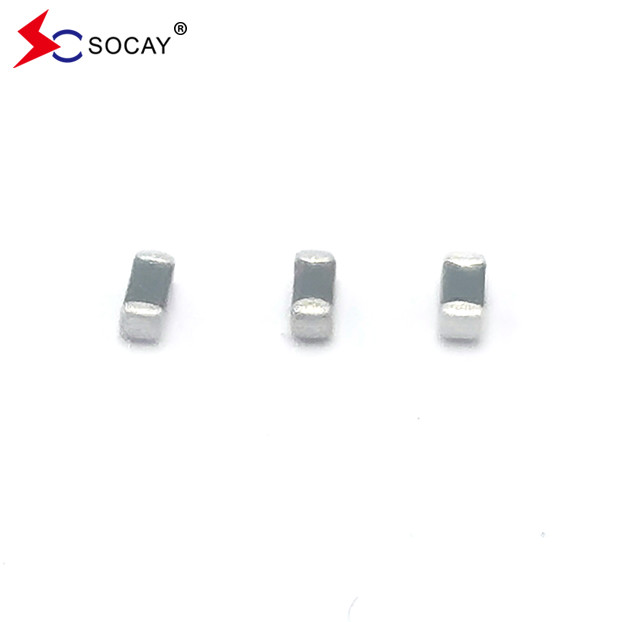

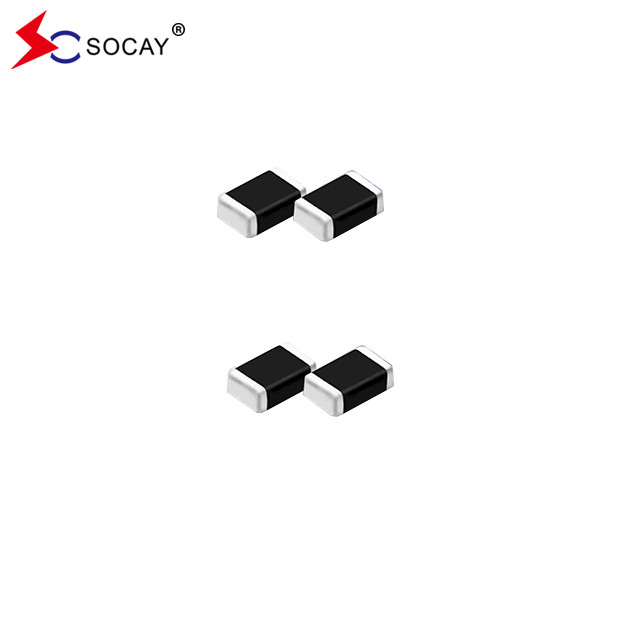

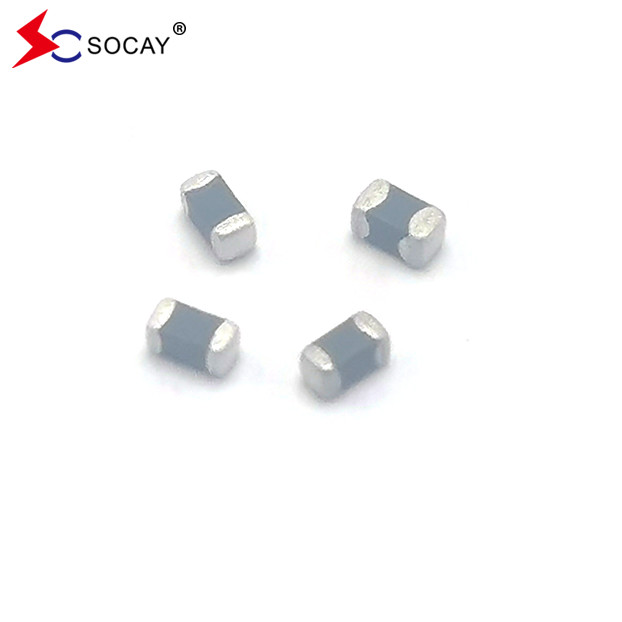

SMD 0603 Varistor SV0603N300G0A de montagem de superfície para notebook

Descrição de produto

0603 Varistor montado na superfície SV0603N300G0A Excelente corrente de vazamento baixa e estável

Fichas de dados:SV0603N300G0A_v89.1.pdf

Descrição:

O Surface Mount Varistor SV0603N300G0A baseia-se na tecnologia de fabricação multicamadas.Incluindo as especificadas na IEC 61000-4-2 ou noutras normas utilizadas para a conformidade electromagnética (EMC)O SV0603N300G0A é tipicamente aplicado para proteger circuitos integrados e outros componentes no nível da placa de circuito.

Circuitos equivalentes de varistor montados na superfície:

SMD 0603 Varistor SV0603N300G0A de montagem de superfície para notebook 0

Características elétricas(25± 5°C):

Símbolo	Número mínimo	Tipico	Número máximo	Unidades
VRMS	- Não.	- Não.	25	V
VDC	- Não.	- Não.	30	V
VV	36	- Não.	45	V
VC	- Não.	- Não.	99	V
Imax	- Não.	- Não.	30	A
Wmax	- Não.	- Não.	0.1	J

VRMS - Tensão de funcionamento AC máxima que o varistor pode manter e não exceder a corrente de fuga de 10μA.

VDC - Tensão de funcionamento máxima em corrente contínua que o varistor pode manter e não exceder a corrente de fuga de 10μA.

VV - Tensão através do dispositivo medida a uma corrente de 1 mA.

Equivalente a VB voltagem de ruptura.

VC - Corrente máxima de pico através do varistor com forma de onda de 8/20μs e corrente de pulso de 1A.

Imax - Corrente máxima máxima que pode ser aplicada com forma de onda de 8/20μs sem falha do dispositivo.

Wmax - Energia máxima que pode ser dissipada com a forma de onda de 10/1000μs sem falha do dispositivo.

Características do varistor montado na superfície:

Chip cerâmico à base de óxido de zinco do tipo SMD
A terminação do revestimento livre de chumbo fornece boas características de solderabilidade
O revestimento do isolante mantém uma excelente corrente de vazamento baixa e estável
Tempo de resposta rápido (< 1s)
Baixa tensão de travagem
Capacidade de corrente transitória elevada
Cumprir a norma IEC 61000-4-2
Tamanho compacto para a EIA 0603

Aplicações de varistores montados em superfície:

Aplicação para placa-mãe, notebook, telefone celular, PDA, dispositivo portátil, DSC, DV, scanner e Set-Top Box... etc.
Adequado para protetores de sobrevoltagem de linha única de pressão, linha de alimentação e baixa frequência.

Construção e dimensões do varistor de montagem de superfície:

Tamanho da EIA (EIAJ)	0603 (1608)
Símbolo	Centimetros	Milímetros
L	0.063±0.006	1.60±0.15
W	0.031±0.004	00,80 ± 0.10
T	0.031±0.008	00,80 ± 0.20
C	0.012±0.008	0.30±0.20

Precauções para a manipulação do substrato:

Não exceda a curvatura da placa após a solda do produto. (exemplos de referência)

O local de montagem deve estar o mais distante possível da posição próxima da linha de ruptura do quadro ou da linha de grandes furos do quadro.
Se necessário, utilize um pin de apoio (pin de apoio) para evitar que a prancha se dobre excessivamente.
Não quebre o tabuleiro à mão. Recomendamos que o quebre com a máquina ou o carrete.

Parâmetros de solda de varistor montado na superfície:

Condição de refluxo		Montagem livre de Pb
Pré-aquecimento	-Temperatura Min (T)_s(min))	+ 150°C
	-Temperatura máxima (T)_{s ((max)})	+200°C
	- Tempo (min a máximo) (T)_S)	60 -180 segundos
Taxa média de aceleração (Liquidus Temp T_L) para o pico		3°C/Segundo Máximo
T_{S (max)}para T_L- Taxa de subida		3°C/Segundo Máximo
Refluxo	- Temperatura (T)_L(Liquidus)	+217°C


	- Tempo (min a máximo) (T)_L)	60 - 150 segundos
Temperatura máxima (T)_P)		260 +0/-5°C
Tempo dentro de 5°C da temperatura máxima real (T)_P)		20-40 segundos
Taxa de desaceleração		6°C/Segundo Máximo
Tempo entre 25°C e o pico de temperatura (T)_P)		8 minutos no máximo.

Dimensão da fita transportadora de varistor de várias camadas:

EIA de tamanho (EIAJ)	0603 (1608)
Símbolo	Centimetros	Milímetros
A	0.315±0.012	8.00±0.30
B	0.138±0.002	3.50±0.05
C	0.069±0.002	1.75±0.10
D0	0.061±0.002	1.55±0.05
P0	0.157±0.004	4.00±0.10
P1	0.079±0.002	4.00±0.10
P2	0.079±0.002	2.00±0.05
W	0.041±0.006	10,05 ± 0.15
L	0.075±0.006	1.90±0.15
T	0.037±0.002	0.95±0.05

Quantidade de produtos na embalagem:

EIA de tamanho

((AECA)

0603

(1608)

Quantidade de embalagem padrão (PCS/rolo)

4,000

SMD 0603 Varistor SV0603N300G0A de montagem de superfície para notebook 3
